Wallbox PULSAR MAX - Electrical Wiring; Single Phase Version; Three Phase Version

24 25
INSTALLATION

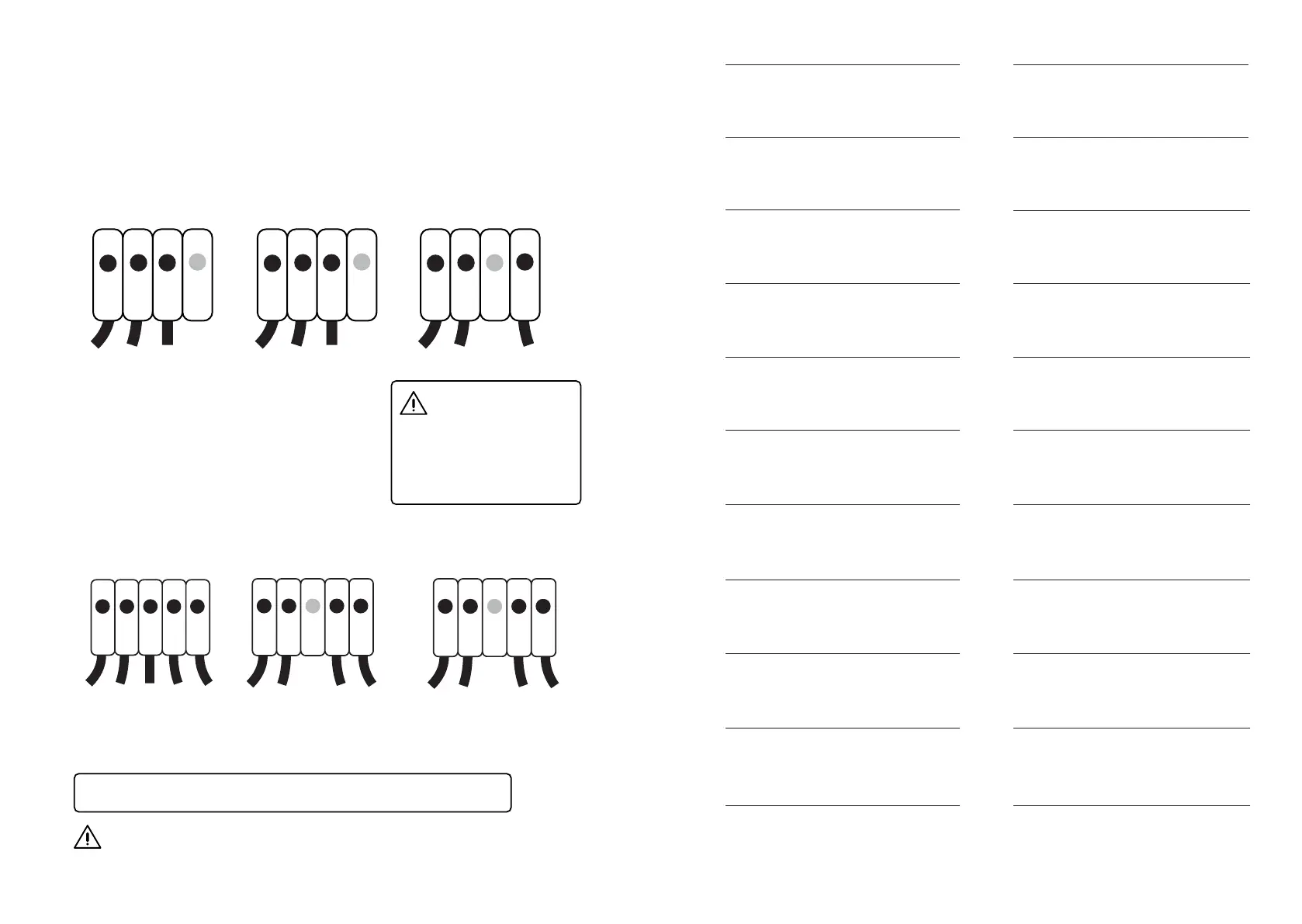

Electrical Wiring
L1 N PE
L1 L2 L3 N PE
L1 L2 L3 N PE
L1 L2 PE
L1
N PE
L1 L2 L3 PE
L1 L2 L3 N PE
L1 L2 N
PE
L1 L2 L3 N PE
PE2
L1 N PE2
L1
N PE
PE2
L1
N PE
PE2
ES
Single Phase Version
Versión monofásica
A. Single Phase Set-up
Configuración monofásica
B. Bi-phase No Neutral
Bifásico no neutro
C. Single Phase PME
PME monofásico
Three Phase Version
Versión trifásica
E. Three-phase No Neutral
Trifásico no neutro
D. Three-phase Set-up
Configuración trifásica
F. Bi-phase Set-up
Configuración bifásica
Cableado eléctrico
For this kind of installation, check compatible EV
models that support this conguration.
Para este tipo de instalación, comprueba los modelos de
VE compatibles que admiten esta configuración.
Ensure that the maximum voltage is less than 264 V between L & N inputs.
Asegúrate de que el voltaje máximo sea inferior a 264 V entre las entradas L y N.
WARNING: The Pulsar Max three phase version can be installed with A - B set-ups.
ADVERTENCIA: La versión trifásica de Pulsar Max se puede instalar con las configuraciones A - B.
(UK only) can be connected
to the PME supply according
to BS7671:2018-amd1:2020
722.411.4.1
(Solo en el Reino Unido) Se
puede conectar a la red PME
de acuerdo con BS7671:2018-
amd1:2020 722.411.4.1
Elektrische VerkabelungDE
A. Einphasige Auslegung
B. Zweiphasig ohne Nullleiter
C. Einphasige Erdung
(nur GB) Kann an die PME-Versorgung
gemäß BS7671:2018 und 1:2020
angeschlossen werden
722.411.4.1 (v)
D. Dreiphasige Auslegung
E. Dreiphasig ohne Nullleiter
F. Zweiphasige Auslegung
Für diese Art der Installation
prüfen, welche kompatiblen
Elektrofahrzeugmodelle diese
Konguration unterstützen.
Câblage électriqueFR
A. Installation monophasée
B. Biphasé sans neutre
C. PME monophasé
(Royaume-Uni uniquement) peut
être raccordé à l’alimentation PME
conformément à BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Installation triphasée
E. Triphasé sans neutre
F. Installation biphasée
Pour ce type d’installation, vériez
les modèles de VE compatibles
qui prennent en charge cette
conguration.
Elektrische bedrading
NL
A. Eenfasige instelling
B. Bi-fase Geen neutraal
C. Eenfasig PME
(alleen VK) kan worden aangesloten
opde PME-voeding volgens BS7671:2018-
amd1:2020
722.411.4.1 (v)
D. Driefasige instelling
E. Driefasig Geen neutraal
F. Bi-fase instelling
Controleer voor dit type installatie
compatibele EV-modellen, die deze
conguratie ondersteunen.
Cablaggio elettricoIT
A. Congurazione monofase
B. Bifase senza neutro
C. PME monofase
(solo Regno Unito) può essere
collegato all’alimentatore PME in base
aBS7671:2018-amd1:2020
722.411.4.1 (v)
D. Congurazione trifase
E. Trifase senza neutro
F. Congurazione bifase
Per questo tipo di installazione,
controlla i modelli VE compatibili che
supportano questa congurazione.
Cablagem elétricaPT
A. Conguração monofásica
B. Bifásico sem neutro
C. Monofásico PME
(apenas no Reino Unido) pode ser ligado
ao fornecimento de PME de acordo com
a BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Conguração Trifásica
E. Trifásico sem neutro
F. Conguração Bifásica
Para este tipo de instalação, verique
os modelos de VE compatíveis que
suportam esta conguração.
NO
Elektriske ledninger
A. Enkeltfaseoppsett
B. Bi-fase Nei Nøytral
C. Enkelfase PME
(kun Storbritannia) kan kobles
til PME-forsyningen i henhold til
BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Trefaseoppsett
E. Trefase Nei Nøytral
F. Bi-faseoppsett
For denne typen installasjon, sjekk
kompatible modeller for elektrisk
kjøretøy som støtter denne kon-
gurasjonen.
SK Elektrická kabeláž
A. Jednofázové nastavenie
B. Dvojfázová verzia bez nulového vodiča
C. Jednofázová verzia PME
(Len pre Spojené kráľovstvo) Zariadenie
možno pripojiť knapájaniu PME vsúlade
snormou BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Trojfázové nastavenie
E. Trojfázová verzia bez nulového
vodiča
F. Dvojfázové nastavenie
Pre tento typ inštalácie skontrolujte
kompatibilné modely EV, ktoré túto
konguráciu podporujú.
UK
Електричне приєднання
A. Однофазне підключення
B. Двофазне без нейтралі
C. Однофазне з PME
(Лише для Великобританії) можна
під’єднати до заземлення PME за
стандартом BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Трифазне підключення
E. Трифазне без нейтралі
F. Двофазне підключення
У разі такого типу приєднання перевірте,
які моделі електромобілів підтримують
цю конфігурацію.
PL Okablowanie elektryczne
A. Konguracja jednofazowa
B. Dwie fazy, bez neutralnego
C. Jedna faza, PME
(tylko Wielka Brytania) Można podłączyć
do zasilania PME zgodnie z BS7671:2018-
amd1:2020
722.411.4.1 (v)
D. Konguracja trójfazowa
E. Trzy fazy, bez neutralnego
F. Konguracja dwufazowa
W przypadku tego rodzaju instalacji
należy sprawdzić zgodne modele
pojazdów elektrycznych, które
obsługują tę kongurację.
RO
Cablaj electric
A . Conguraţie monofazată
B . Două faze fără nul
C . Monofazat cu împământare PME
(Doar în Regatul Unit) Se poate conecta
la alimentarea PME în conformitate cu
BS7671:2018-amd1:2020
722.411.4.1 (v)
D . Conguraţie trifazată
E . Trei faze fără nul
F . Conguraţie cu două faze
Pentru acest tip de montaj, vericaţi
modelele EV compatibile care acceptă
această conguraţie.
RaflagnirIS
A. Einfasa uppsetning
B. Tvífasa Enginn Hlutlaus
C. Einfasa PME
(aðeins í Bretlandi) er hægt að
tengja viðPME framboð samkvæmt
BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Þriggja fasa uppsetning
E. Þriggja fasa Enginn Hlutlaus
F. Tvífasa uppsetning
Fyrir þessa tegund af uppsetningu
skaltu athuga samhæfar EV gerðir
sem styðja þessa uppsetningu.
LV Elektriskie vadi
A. Vienfāzes uzstādījums
B. Divfāzu No Neutral
C. Vienfāzes PME
(Tikai Apvienotā Karaliste) var pievienot
PME padevi atbilstoši BS7671:2018-
amd1:2020
722.411.4.1 (v)
D. Trīsfāzu uzstādījums
E. Trīsfāzu No Neutral
F. Divfāzu uzstādījums
Šāda veida instalācijai pārbaudiet
saderīgos EV modeļus, kas atbalsta šo
kongurāciju.
EL
Ηλεκτρολογική συνδεσμολογία
A. Διάταξη για μονοφασικό
B. Διφασικό χωρίς ουδέτερο
C. Μονοφασικό PME
(Μόνο Ην. Βασίλειο) μπορεί να συνδεθεί
στην παροχή PME σύμφωνα με το
BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Διάταξη για τριφασικό
E. Τριφασικό χωρίς ουδέτερο
F. Διάταξη για διφασικό
Για αυτού του είδους την
εγκατάσταση, ελέγξτε τα συμβατά
μοντέλα ηλεκτρικών οχημάτων που
υποστηρίζουν αυτήν την διαμόρφωση.
Elektromos vezetékekHU
A. Egyfázisú beállítás
B. Kétfázisú nem semleges
C. Egyfázisú PME
(csak az Egyesült Királyságban)
aBS7671:2018-amd1:2020 szabvány
szerinti PME-ellátáshoz csatlakoztatható
722.411.4.1 (v)
D. Háromfázisú beállítás
E. Háromfázisú nem semleges
F. Kétfázisú beállítás
Az ilyen típusú telepítéshez ellenőrizze,
hogy a kompatibilis EV-modellek
támogatják-e ezt a kongurációt.
ET
Elektriühendused
A. Ühefaasilise seadistamine
B. Kahefaasiline neutraalita
C. Ühefaasiline PME
(Ainult ÜK) võib ühendada PME
toite külge, vastavalt dokumendile
BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Kolmefaasilise seadistamine
E. Kolmefaasiline neutraalita
F. Kahefaasilise seadistamine
Seda tüüpi paigalduse korral
kontrollige sellega ühilduvaid
elektrisõidukite mudeleid.
FI Sähköjohdotus
A. Yksivaiheinen asennus
B. Kaksivaiheinen, ei nollajohdinta
C. Yksivaiheinen TN-C-S-järjestelmä
(vain Yhdistynyt kuningaskunta) voidaan
liittää maadoitukseen standardin
BS7671:2018-amd1:2020 mukaisesti
722.411.4.1 (v)
D. Kolmivaiheasennus
E. Kolmivaihe, ei nollajohdinta
F. Kaksivaiheasennus
Ennen tällaisen asennuksen
tekemistä tarkista, että sähköauto on
yhteensopivat tällaisen kokoonpanon
kanssa.
CS Elektrické zapojení
A . Jednofázové nastavení
B . Dvoufázový bez nulového vodiče
C . Jednofázový PME
(Pouze pro Spojené království)
Zařízení lze připojit knapájení PME
vsouladu sBS7671:2018-amd1:2020
722.411.4.1 (v)
D . Třífázové nastavení
E . Třífázový bez nulového vodiče
F . Dvoufázové nastavení
Pro tento typ instalace zkontrolujte
kompatibilní modely EV, které tuto
konguraci podporují.
DA Elkabler
A . Enkeltfaset opsætning
B . Bi-fase Ingen Neutral
C . Enkeltfaset PME
(kun Storbritannien) kan tilsluttes
PME-forsyningen i henhold til
BS7671:2018-amd1:2020
722.411.4.1 (v)
D . Trefaset opsætning
E . Trefaset ingen Neutral
F . Bi-faset opsætning
For denne type installation skal du
kontrollere kompatible elbil-modeller,
derunderstøtter kongurationen.
SV Elkablar
A. Installation av enfas
B. Bifas Ej Neutral
C. Enfas PME
(Endast Storbritannien) kan anslutas till
PME-försörjningen enligt BS7671:2018-
amd1:2020
722.411.4.1 (v)
D. Tre-fas installation
E. Trefas Ej Neutral
F. Bifas Installation
För denna typ av installation,
kontrollera kompatibla EV-modeller
som stöder denna konguration.
CA Cablatge elèctric
A. Conguració monofàsica
B. Bifàsic sense neutre
C. Monofàsic PME
(Només Regne Unit) es pot connectar
a la font d’alimentació PME segons
BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Conguració trifàsica
E. Trifàsic sense neutre
F. Conguració bifàsica
Per a aquest tipus d’instal·lació,
comprova els models de VE
compatibles que admeten aquesta
conguració.
ילמשח טוויח HE
Электропроводка
RU
A. Конфигурация с одной фазой
B. Две фазы без нейтрали
C. Одна фаза PME
(Только Великобритания) возможно
подключение к питанию PME согласно
BS7671:2018-amd1:2020
722.411.4.1 (v)
D. Конфигурация с тремя фазами
E. Три фазы без нейтрали
F. Конфигурация с двумя фазами
Для установки такого типа
проверьте совместимые модели
электромобилей, поддерживающие
эту конфигурацию.
יזאפ-דח תנקתה . A
ספא אלל יזאפ-וד . B
PME תקראה םע יזאפ-דח . C
תקפסאל רבחל ןתינ )דבלב הינטירב(
BS7671:2018--ל םאתהב PME לש למשחה
amd1:2020
722.411.4.1 (v)
יזאפ-תלת תנקתה . D
ספא אלל יזאפ-תלת . E
תיזאפ-וד הרדגה . F
לש תומיאת קודבל שי ,הז גוסמ הנקתה רובע
.וז הרוצתב םיכמותש EV ימגד
