WAM TE - Page 72

TE
1
CON.109.--.T.4L-NL
05.16
-
-
-
-

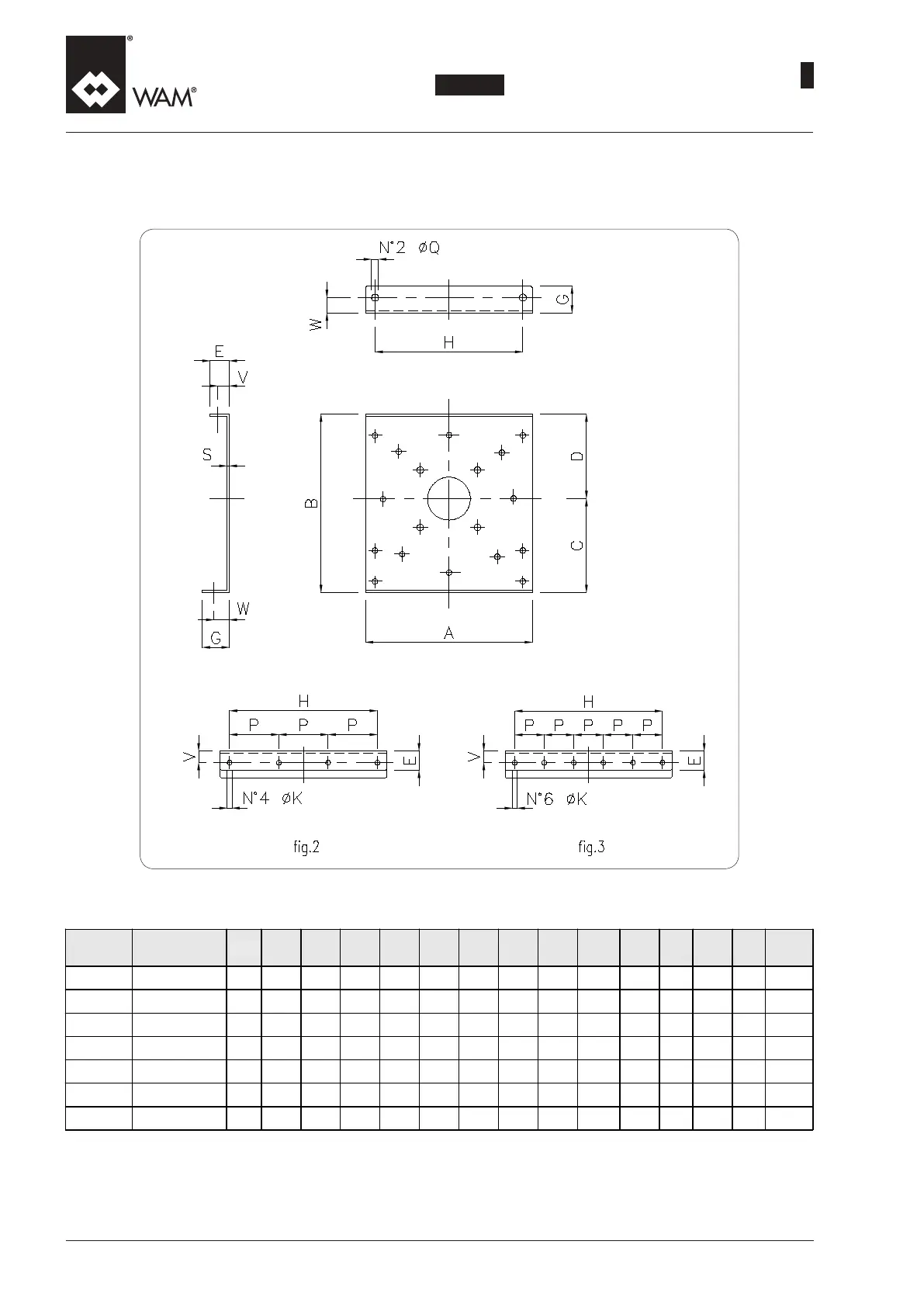

EndplateforOtrougheithersimpleorcombined-EndschildfürO-Trog(einfachoderKombi)
FlasquepouraugeàOsimpleetcomposée-EindplaatvoorOtrog,simpelofgecombineerd
ENDPLATE
ENDSCHILD
FLASQUE
EINDPLAAT
XPTF
Ø Code Fig. A B C D E G H K P Q S V W kg
219
XPTF2196..1
2 315 355 185 170 40 50 280 12.5 93.3 14.5 6 25 30 6.2
273
XPTF2736..1
2 365 410 215 195 50 70 330 12.5 110 14.5 6 30 40 8.7
323
XPTF3236..1
2 435 465 245 220 50 70 385 12.5 128.3 18.5 6 30 40 11.5
406
XPTF4068..1
3 485 535 275 260 50 70 445 12.5 89 18.5 8 30.0 40 19.0
457
XPTF4578..1
3 540 590 305 285 60 80 500 12.5 100 18.5 8 37.5 45 23.7
558
XPTF558A..1
3 655 740 380 360 60 90 600 14.5 120 22 10 37.5 50 43.7
660
XPTF660A..1
3 755 900 465 435 60 100 700 14.5 140 22 10 37.5 55 60.5
14
Afb.
