WAM TE - Page 73

1
05.16
CON.109.--.T.4L-NL
TE
-
-
-
-

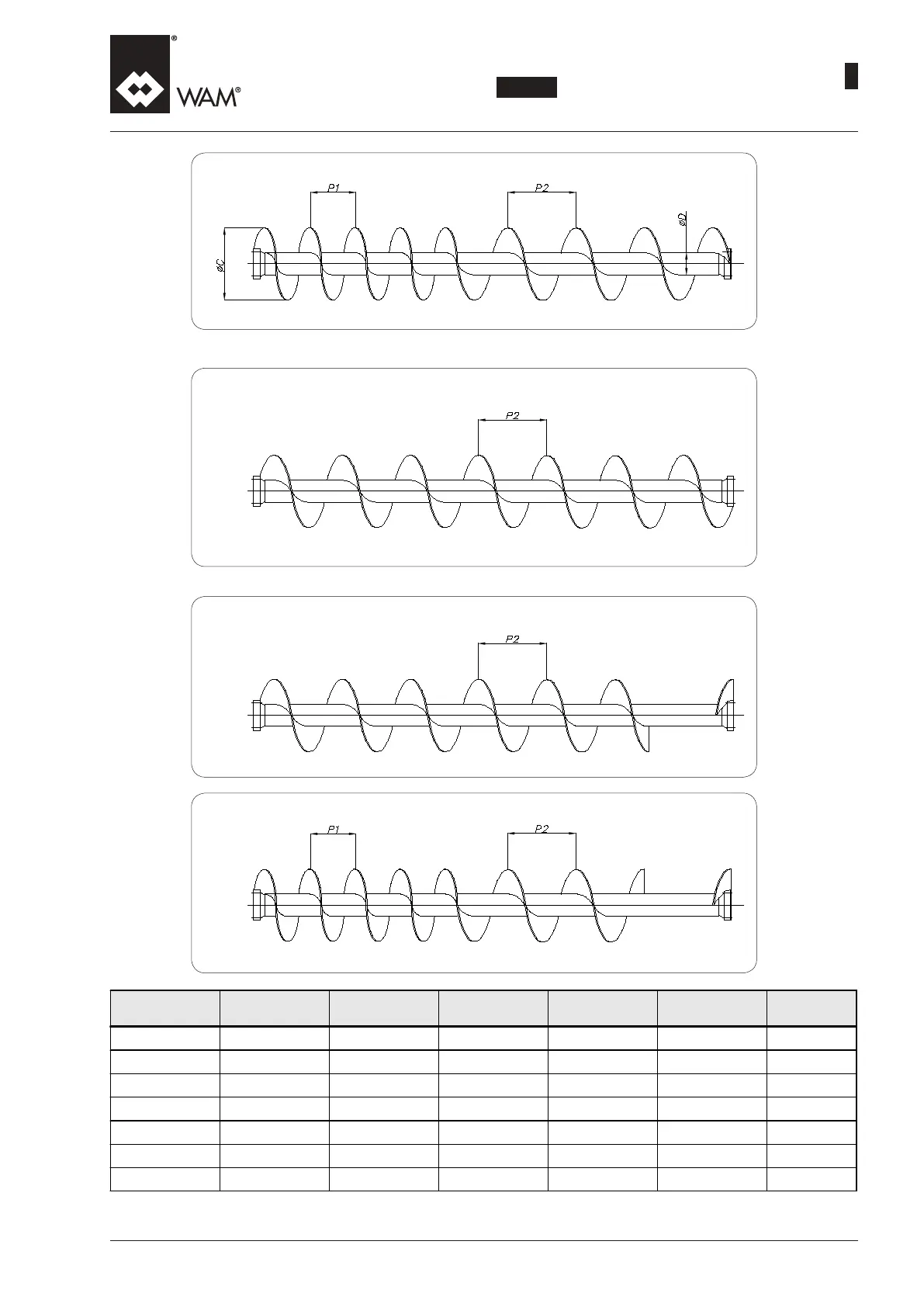

SCREW
SCHNECKENWENDEL
SPIRE
SCHROEF
Inletscrew-Einlaufwendel-Spirecharge-Inlaatschroef
Intermediatescrew-Mittelwendel-Spireintermédiaire-Tussenschroef
Outletscrew-Auslaufwendel-Spiredécharge-Uitlaatschroef
Singlescrew-EinteiligeWendel-Spireunique-Enkeleschroef
XE
Ø Code C D P1 P2 kg/m*
219
XE.0202...1
190 60 133 200 13.6
273
XE.0252...1
240 60 167 250 15.1
323
XE.0303...1
290 114 200 300 25
406
XE.0353...1
370 114 233 350 28.1
457
XE.0405...1
420 114 267 400 30
558
XE.0505...1
520 114 333 500 36.3
660
XE.0605...1
620 168 400 600 40.6
* With pitch P2 without shaft couplings - Mit Steigung P2 ohne Wellenverbindungen
* Avec pas P2 sans accouplements - Met veld P2 zonder askoppelingen
