WAM TE - Page 90

TP
1
CON.109.--.T.4L-NL
05.16
-
-
-
-
Ø Code Fig. A B C D E G H K P Q S V W kg
114
XPT01144..1
1 265 280 145 135 40 50 230 12.5 115 12.5 4 25 30 2.9
139
XPT01394..1
1 265 280 145 135 40 50 230 12.5 115 12.5 4 25 30 2.9
168
XPT01686..1
1 265 280 145 135 40 50 230 12.5 115 12.5 6 25 30 4.3
219
XPT02196..1
2 315 355 185 170 40 50 280 12.5 93.3 14.5 6 25 30 6.2
273
XPT02736..1
2 365 410 215 195 50 70 330 12.5 110 14.5 6 30 40 8.7
323
XPT03236..1
2 435 465 245 220 50 70 385 12.5 128.3 18.5 6 30 40 11.5
406
XPT04068..1
3 485 535 275 260 50 70 445 12.5 89 18.5 8 30.0 40 19.0
457
XPT04578..1
3 540 590 305 285 60 80 500 12.5 100 18.5 8 37.5 45 23.7
558
XPT0558A..1
3 655 740 380 360 60 90 600 14.5 120 22 10 37.5 50 43.7
660
XPT0660A..1
3 755 900 465 435 60 100 700 14.5 140 22 10 37.5 55 60.5

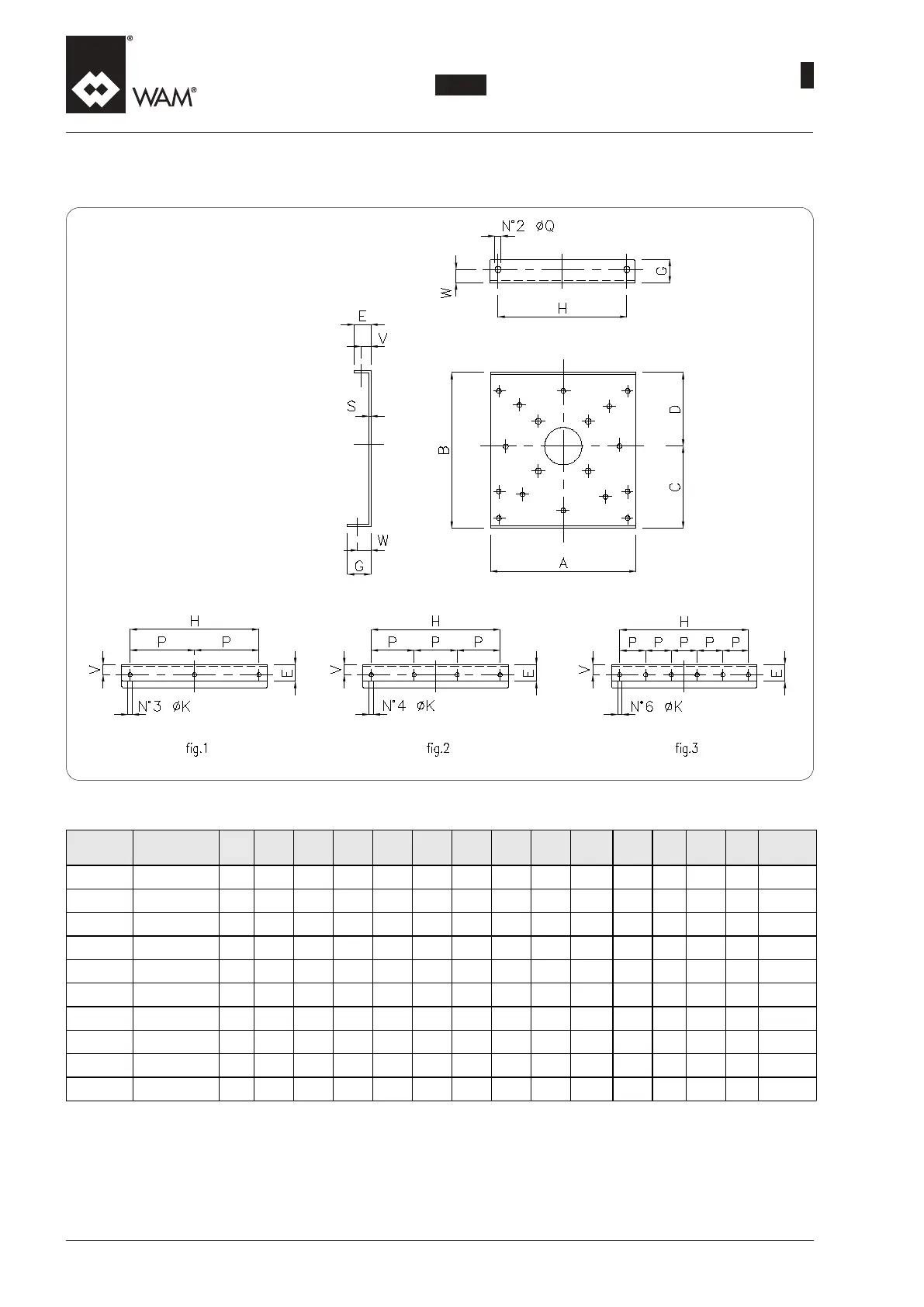

EndplateforOtrougheithersimpleorcombined-EndschildfürO-Trog(einfachoderKombi)
FlasquepouraugeàOsimpleetcomposée-EindplaatvoorOtrog,simpelofgecombineerd
ENDPLATE
ENDSCHILD
FLASQUE
EINDPLAAT
XPT
32
Afg.
