WAM TE - Page 91

1
05.16
CON.109.--.T.4L-NL
TP
-
-
-
-
SCREW
SCHNECKENWENDEL
SPIRE
SCHROEF

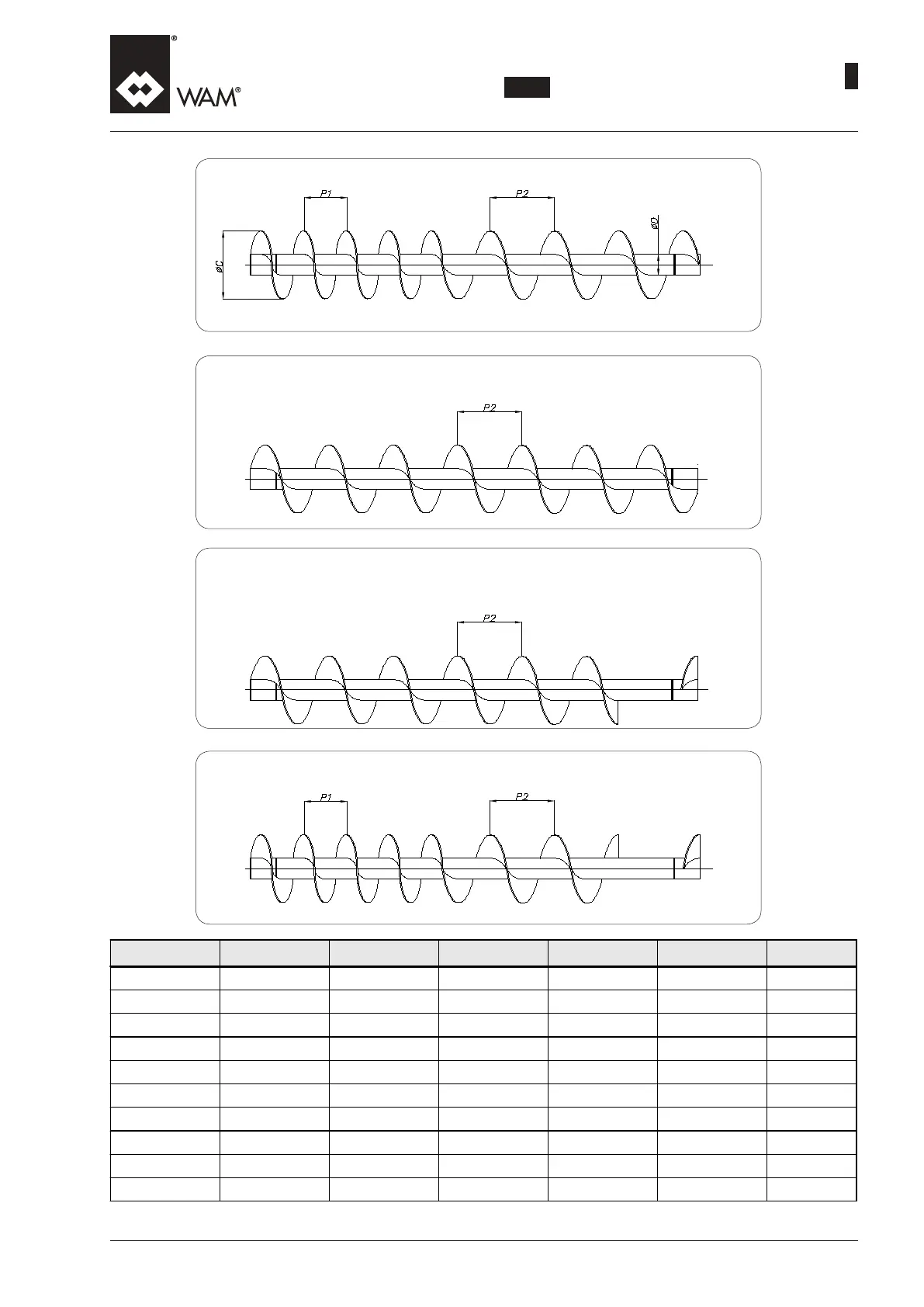

Inletscrew-Einlaufwendel-Spirecharge-Inlaatschroef
Outletscrew-Auslaufwendel-Spiredécharge-Uitlaatschroef
Singlescrew-EinteiligeWendel-Spireunique-Enkeleschroef
XE
* With pitch P2 without shaft couplings - Mit Steigung P2 ohne Wellenverbindungen
* Avec pas P2 sans accouplements - Met veld P2 zonder askoppelingen
Ø Code C D P1 P2 kg/m
114
XE.0102...1
90 42 60 90 5.1
139
XE.0122...1
115 48 80 120 6.3
168
XE.0152...1
140 60 100 150 9
219
XE.0202...1
190 60 133 200 11
273
XE.0252...1
240 60 167 250 12.7
323
XE.0303...1
290 114 200 300 18
406
XE.0353...1
370 114 233 350 21
457
XE.0405...1
420 114 267 400 23
558
XE.0505...1
520 114 333 500 30
660
XE.0605...1
620 168 400 600 40.6
Intermediatescrew-Mittelwendel-Spireintermédiaire-Tussenschroef
33
