160
SV

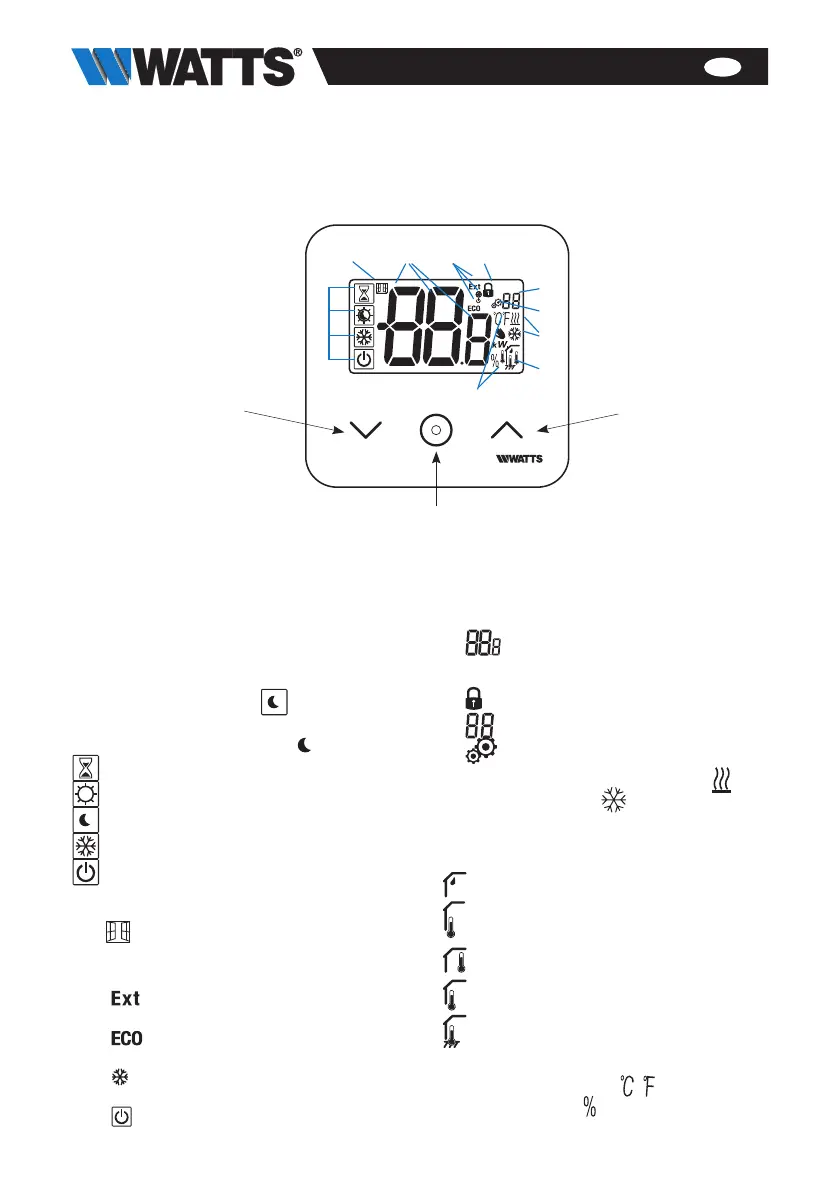

4.1 Beskrivning av LCD:ns symboler
1. Symbolen visar termostatens aktuella
funktionsläge från vänster till höger:
Termostaten är i masterkonfiguration när
symbolen har en ram .
Termostaten är i slavkonfiguration när
symbolen inte har en ram .
Booster-/timer-läge
Komfortläge i uppvärmningsläge
Energispar-/EKO-läge
Frostskyddsläge
FRÅN-läge när ”reversibelt läge” är
aktiverat
2. Vädringsfunktion
3. Visning av kommando för energispar för
klocka och uppvärmning och nedkylning:
- kommando tillämpas för
uppvärmningssystem
- kommando för börvärde för
energisparläge
- kommando för konfiguration av
nedkylning
- kommando för stopp
4. Produktbeskrivning
4. Uppmätt temperatur/
börvärdestemperatur/återstående tid för
booster-läge
5. Låst knappsats:
6. Parametermenyns nummer:
7. Parametermeny:
8. Indikation för uppvärmnings- och
nedkylningsbehov
9. Typ av uppmätta data och sensor som
används för reglering av systemet:
- Mätning och kontroll av fuktighet
- Extern temperatursensor
- Intern temperatursensor
- Temperatursensor för omgivning
- Temperatursensor för golv
10. Temperaturenheterna , eller mätning
av fuktighetshalt
Minusknapp eller
ned/vänsterknapp för
menynavigering.
Plusknapp
eller upp/
högerknapp för
menynavigering.
Validering av inställd börvärdestemperatur eller åtkomst till
parametermeny eller visning av uppmätt
temperatur/börvärdestemperatur
1
2 3 5
6
7
8
9
10
4
