MANTENIMIENTO ANUAL
4
3
2
1
1
2
3
LIMPIEZA O REEMPLAZO DE LOS TUBOS
DE LOS QUEMADORES (continuación)

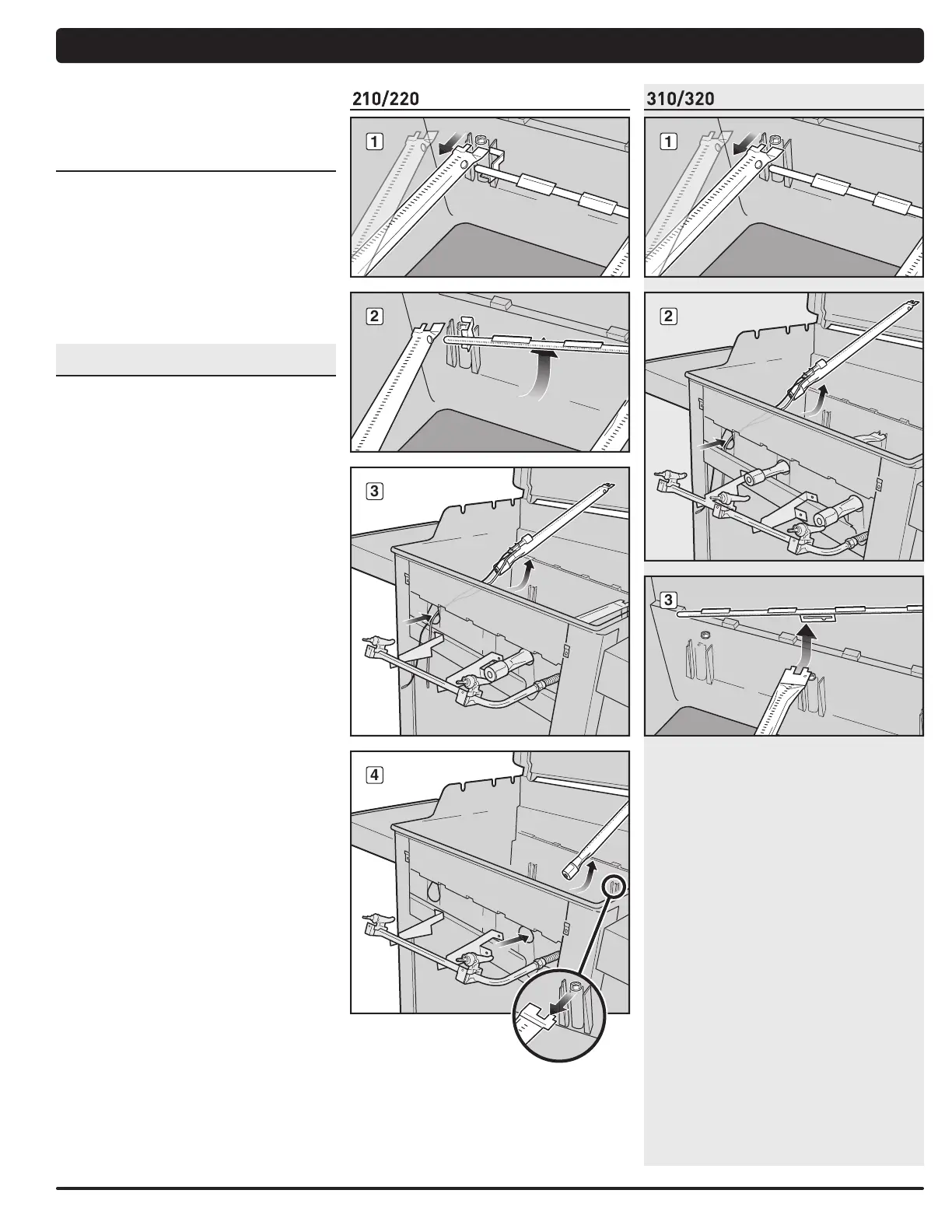

Retire los tubos de los quemadores
Para las barbacoas Spirit
®
con 2 quemadores
(modelos 210 y 220):
A) Deslice el tubo del quemador 1 hacia afuera por
debajo del tornillo y arandela guías. Mueva el tubo del
quemador 1 ligeramente a la izquierda para separarlo
del tubo del Crossover
®
(1).
B) Retire el tubo del Crossover
®
(2).
C) Levante el tubo del quemador 1 hacia arriba y fuera
de la caja de cocción al tiempo que guía los cables
por el agujero en la caja de cocción (3).
D) Deslice el tubo del quemador 2 hacia afuera por
debajo del tornillo y arandela guías. Levante el tubo
del quemador 2 hacia arriba y fuera de la caja de
cocción (4).
Para las barbacoas Spirit
®
con 3 quemadores
(modelos 310 y 320):
A) Deslice el tubo del quemador 1 hacia afuera por
debajo del tornillo y arandela guías. Mueva el tubo del
quemador 1 ligeramente a la izquierda para separarlo
del tubo del Crossover
®
(1).
B) Levante el tubo del quemador 1 hacia arriba y fuera
de la caja de cocción al tiempo que guía los cables
por el agujero en la caja de cocción (2).
C) Deslice el tubo del quemador 3 hacia afuera por
debajo del tornillo y arandela guías. Mueva el tubo del
quemador 3 ligeramente a la derecha para separarlo
del tubo del Crossover
®
. Levante el tubo del quemador
3 hacia arriba y fuera de la caja de cocción.
D) Deslice el tubo del quemador 2 hacia afuera por
debajo del tornillo y arandela guías. Retire el tubo del
Crossover
®
moviéndolo hacia la parte trasera de la
caja de cocción (3). Levante el tubo del quemador 2
hacia arriba y fuera de la caja de cocción.
