Weber SPIRIT E220 - Il Est Possible que Les Grills Illustrés Dans Le Présent Mode MAINTENANCE du SYSTÈME D a LLUMAGE ÉLECTRONIQUE CROSSOVER

82 WWW.WEBER.COM
®
MAINTENANCE DE ROUTINE
1
2
3

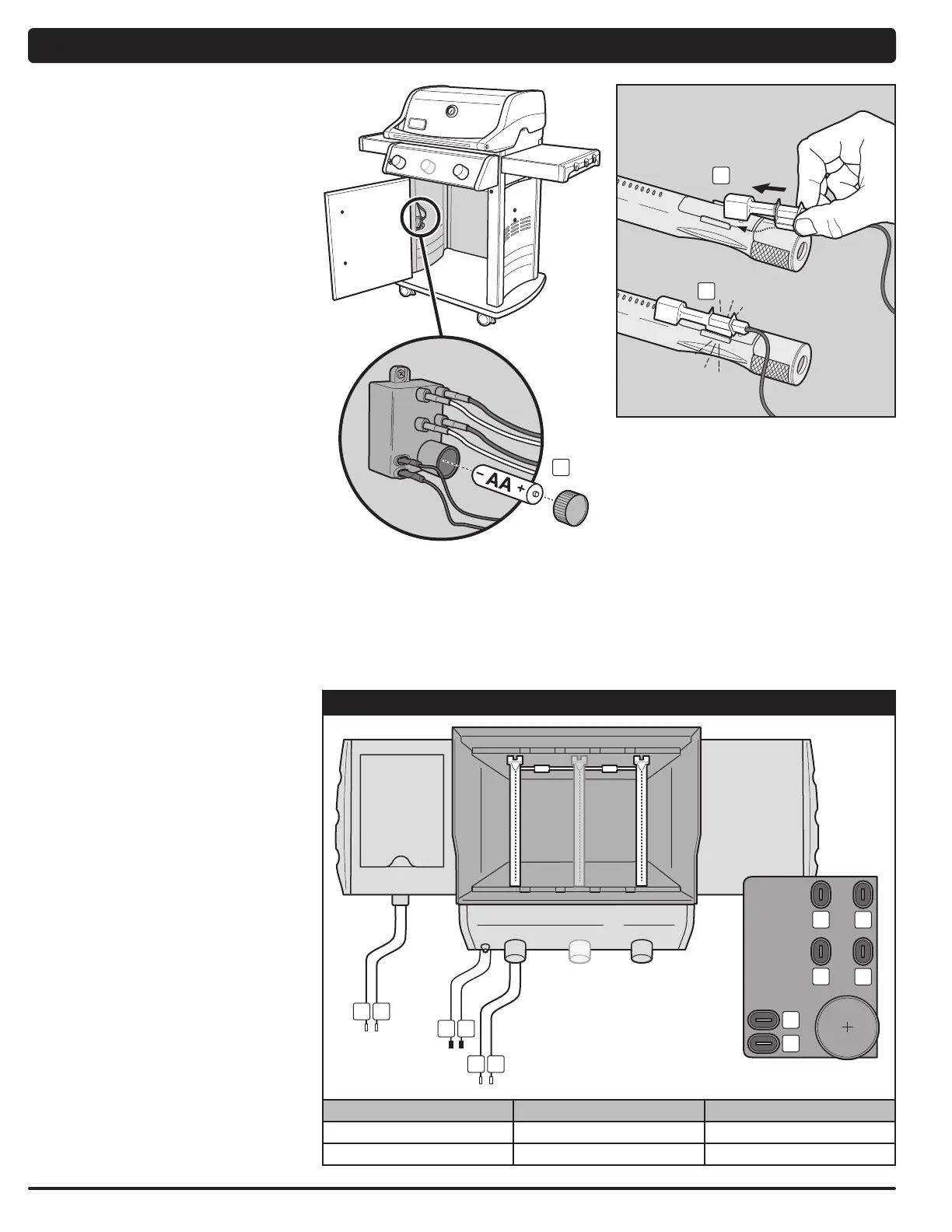

GUIDE DE CÂBLAGE DU MODULE D’ALLUMAGE (E220 / E320 / SP320)
1
2
1
2
5
6
3
4
3
4
5
6
BRÛLEUR 1 BRÛLEUR LATÉRAL BOUTON D’ALLUMAGE
Borne noire (1) Borne bleue (3) Borne noire (5)
Borne jaune (2) Borne verte (4) Borne noire (6)
MAINTENANCE DU SYSTÈME
D’ALLUMAGE ÉLECTRONIQUE
CROSSOVER
®
Le module d’allumage fournit de l’électricité au système
d’allumage électronique Crossover
®
et au brûleur latéral
à l’aide d’un bouton unique pour l’allumeur. Que vous
soyez en train d’effectuer une maintenance de routine
ou un contrôle de détection des fuites sur le système
d’allumage, veuillez lire les informations suivantes an
de maintenir le fonctionnement correct de votre système
d’allumage.
Si le système d’allumage électronique Crossover
®
ne
s’allume pas, vous aurez besoin de dénir précisément où
le problème se produit : au niveau du débit de gaz ou au
niveau du système d’allumage électronique. Commencez
par tentez d’allumer vos brûleurs à l’aide d’une allumette.
Voir“ALLUMAGEDUBRÛLEURPRINCIPAL-Allumage
àl’aided’uneallumette.”Sil’allumageavecuneallumette
fonctionne, le problème provient au système d’allumage.
• VériezquelapileAA(alcalineuniquement)esten
bon état et qu’elle est installée correctement (1).
Certaines piles sont protégées par entourage en
plastique. Ce plastique doit être retiré avant d’installer
la pile. Ne confondez pas ce plastique avec l’étiquette
de la pile.
• Assurez-vousquelescâblesdel’allumeursont
correctement xés au module d’allumage. Voir
letableau“GUIDEDECÂBLAGEDUMODULE
D’ALLUMAGE”surcettepage.
• Assurez-vousquel’assemblagedel’allumeuren
céramique est complètement inséré dans le canal de
l’allumeur du tube du brûleur (2). S’il est correctement
positionné, vous entendrez un déclic (3).
• Assurez-vousqueleboutondel‘allumeurélectronique
fonctionne en écoutant les déclics et en regardant les
étincelles au niveau du brûleur.
Si le système d’allumage électronqiue Crossover
®
ne
parvient toujours pas à allumer le brûleur, veuillez
contacter le représentant du Service clientèle le plus
proche à l’aide des coordonnées à votre disposition
sur notre site Internet. Connectez-vous sur www.
weber.com
®
.
