MANTENIMIENTO ANUAL
LIMPIEZA O REEMPLAZO DE LOS TUBOS
DE LOS QUEMADORES (continuación)

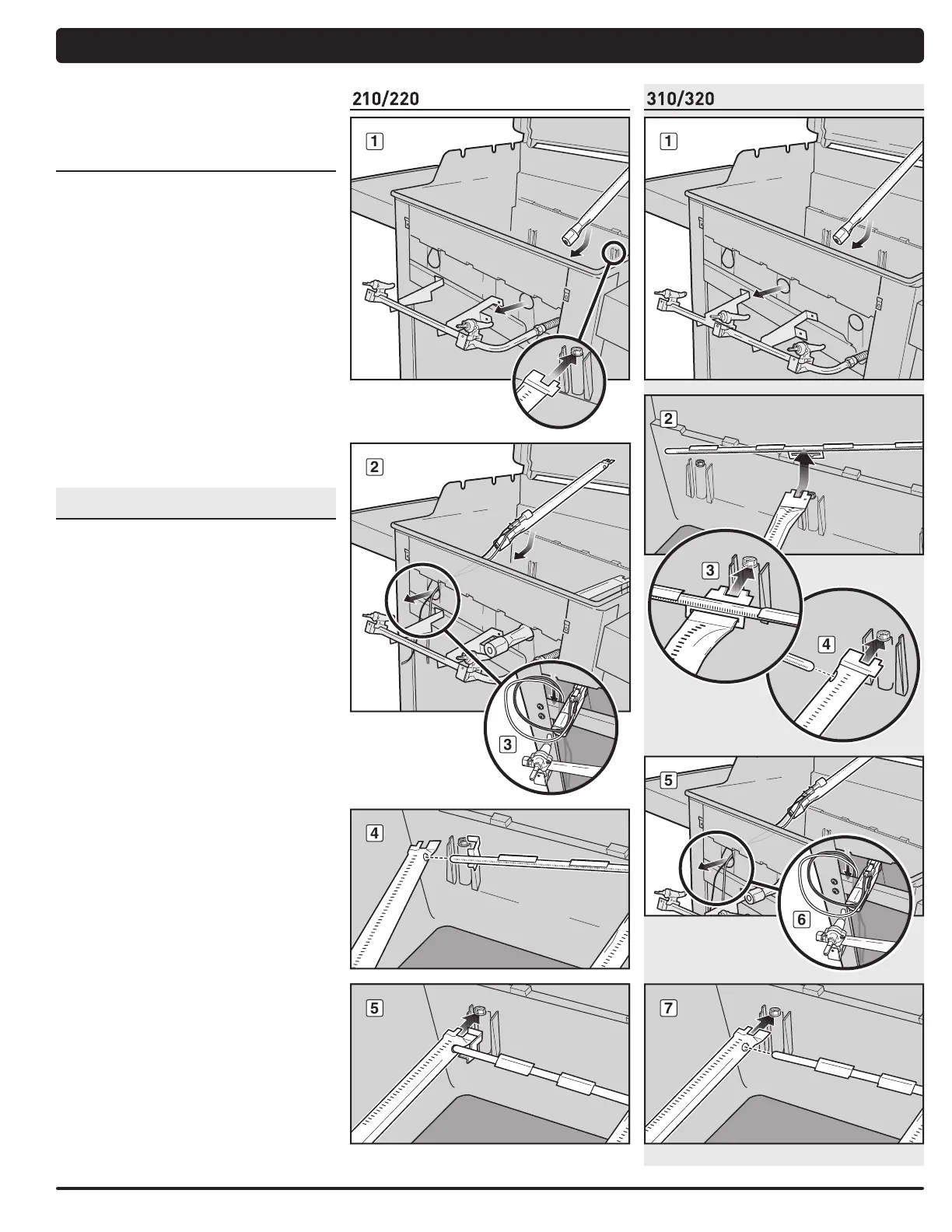

Vuelva a instalar los tubos de los quemadores
Para las barbacoas Spirit
®
con 2 quemadores
(modelos 210 y 220):
A) Coloque el tubo del quemador 2 en el interior de
la caja de cocción y pase la parte delantera del
tubo a través de la abertura del tubo del quemador
2. Nota: La hilera única de oricios del quemador
debe quedar cara hacia arriba. Deslice el tubo
del quemador 2 por debajo del tornillo y arandela
guías(1).
B) Coloque el tubo del quemador 1 en el interior de la
caja de cocción y pase la parte delantera del tubo
a través de la abertura del tubo del quemador 1 (2).
Guíe los cables del tubo del quemador 1 entre el
refuerzo transversal delantero y la caja de cocción y
hacia abajo dentro del gabinete (3).
C) Mientras sostiene el tubo del quemador 1, inserte
el lado izquierdo del tubo del Crossover
®
dentro del
agujero del quemador del Crossover
®
(4). Guíe el lado
derecho del tubo del Crossover
®
en el agujero del
quemador del Crossover
®
en el tubo del quemador 2
(no ilustrado). Nota: Las aberturas del quemador del
tubo del Crossover
®
deben dar cara hacia la parte
delantera de la caja de cocción.
D) Deslice el tubo del quemador 1 por debajo del tornillo
y arandela guías (5).
Para las barbacoas Spirit
®
con 3 quemadores
(modelos 310 y 320):
A) Coloque el tubo del quemador 2 en el interior de la
caja de cocción y pase la parte delantera del tubo
a través de la abertura del tubo del quemador 2(1).
Nota: La hilera única de oricios del quemador debe
quedar cara hacia arriba.
B) Deslice la guía de alineación del tubo del Crossover
®
sobre el extremo del tubo del quemador 2 (2). Nota:
Las aberturas del quemador del tubo del Crossover
®
deben dar cara hacia la parte delantera de la caja
de cocción. Con el tubo del Crossover
®
ya conectado,
deslice el tubo del quemador 2 debajo del tornillo y la
arandela guías (3).
C) Coloque el tubo del quemador 3 en el interior de
la caja de cocción y pase la parte delantera del
tubo a través de la abertura del tubo del quemador
3 (no ilustrado). Inserte el lado derecho del tubo
del Crossover
®
en el agujero del quemador del
Crossover
®
en el tubo del quemador 3. Deslice el tubo
del quemador 3 por debajo del tornillo y arandela
guías (4).
D) Coloque el tubo del quemador 1 en el interior de la
caja de cocción y pase la parte delantera del tubo
a través de la abertura del tubo del quemador 1 (5).
Guíe los cables del tubo del quemador 1 entre el
refuerzo transversal delantero y la caja de cocción y
hacia abajo dentro del gabinete (6).
E) Mientras sostiene el tubo del quemador 1, inserte
el lado izquierdo del tubo del Crossover
®
dentro del
agujero del quemador del Crossover
®
. Deslice el tubo
del quemador 1 por debajo del tornillo y arandela
guías (7).
