Weber SPIRIT E220 - Page 77

WWW.WEBER.COM
®
77
MAINTENANCE ANNUELLE
4
3
2
1
1
2
3

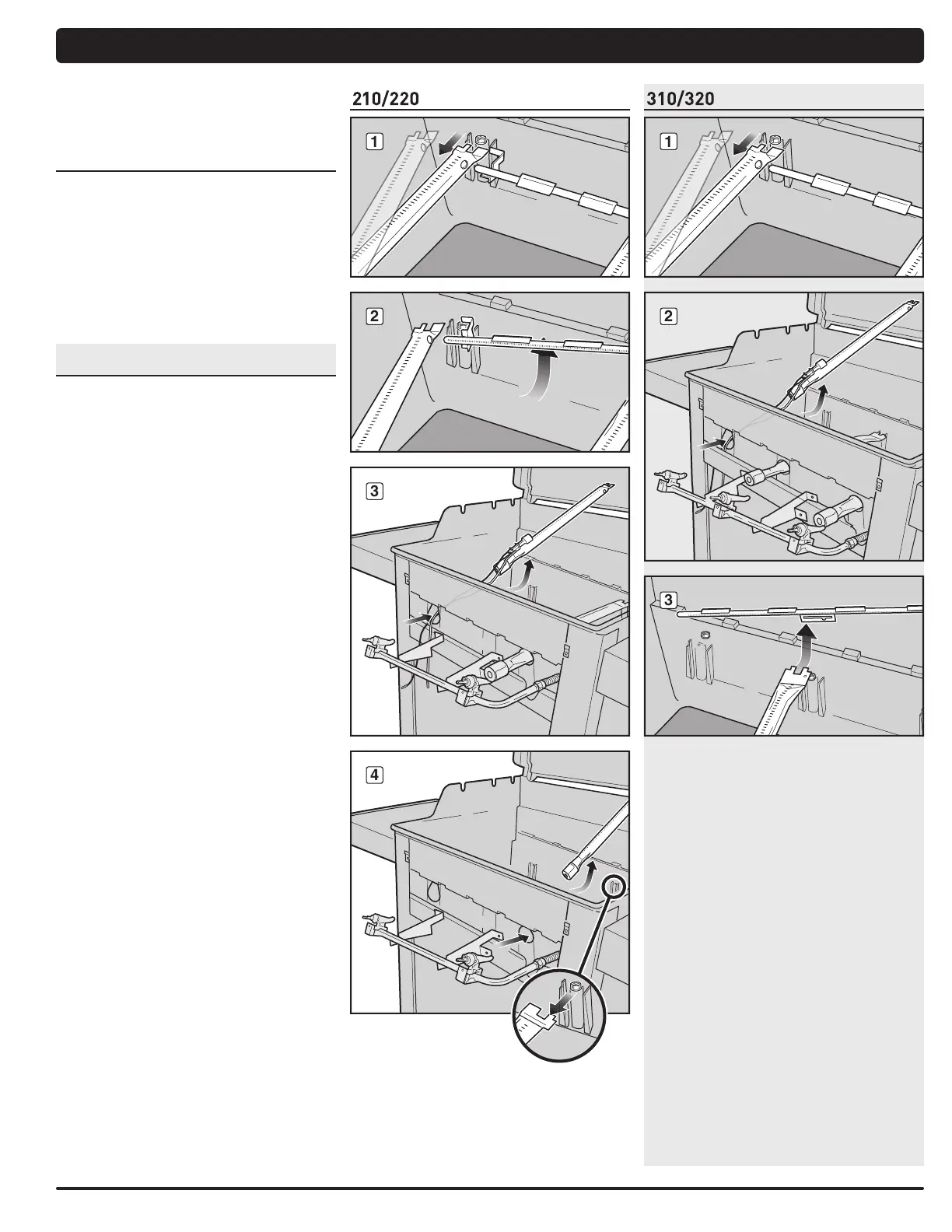

NETTOYAGE DU TUBE DU BRÛLEUR
OU REMPLACEMENT (suite)
Retirez les tubes du brûleur
Pour les grills Spirit
®
avec 2 brûleurs
(Modèles 210 et 220) :
A) Glissez le tube du brûleur 1 pour le sortir de dessous
la vis et la rondelle de guidage. Déplacez le tube du
brûleur 1 légèrement vers la gauche pour le détacher
du tube Crossover
®
(1).
B) Retirez le tube Crossover
®
(2).
C) Soulevez le tube du brûleur 1 pour le sortir du boîtier
de cuisson tout en guidant les ls à travers le trou
dans le boîtier de cuisson(3).
D) Faites glisser le tube du brûleur 2 pour le sortir de
dessous la vis et la rondelle de guidage. Soulevez
le tube du brûleur 2 pour le sortir du boîtier de
cuisson(4).
Pour les grills Spirit
®
avec 3 brûleurs
(Modèles 310 et 320) :
A) Faites glisser le tube du brûleur 1 pour le sortir de
dessous la vis et la rondelle de guidage. Déplacez le
tube du brûleur 1 légèrement vers la gauche pour le
détacher du tube Crossover
®
(1).
B) Soulevez le tube du brûleur 1 pour le sortir du boîtier
de cuisson tout en guidant les ls à travers le trou
dans le boîtier de cuisson(2).
C) Faites glisser le tube du brûleur 3 de dessous la vis
et la rondelle de guidage. Déplacez le tube du brûleur
3 légèrement vers la droite pour le détacher du tube
Crossover
®
. Soulevez le tube du brûleur 3 pour le
sortir du boîtier de cuisson.
D) Faites glisser le tube du brûleur 2 de dessous la vis
et la rondelle de guidage. Retirez le tube Crossover
®
en le déplaçant vers l’arrière du boîtier de cuisson (3).
Soulevez le tube du brûleur 2 pour le sortir du boîtier
de cuisson.
