MAINTENANCE ANNUELLE
NETTOYAGE DU TUBE DU BRÛLEUR
OU REMPLACEMENT (suite)

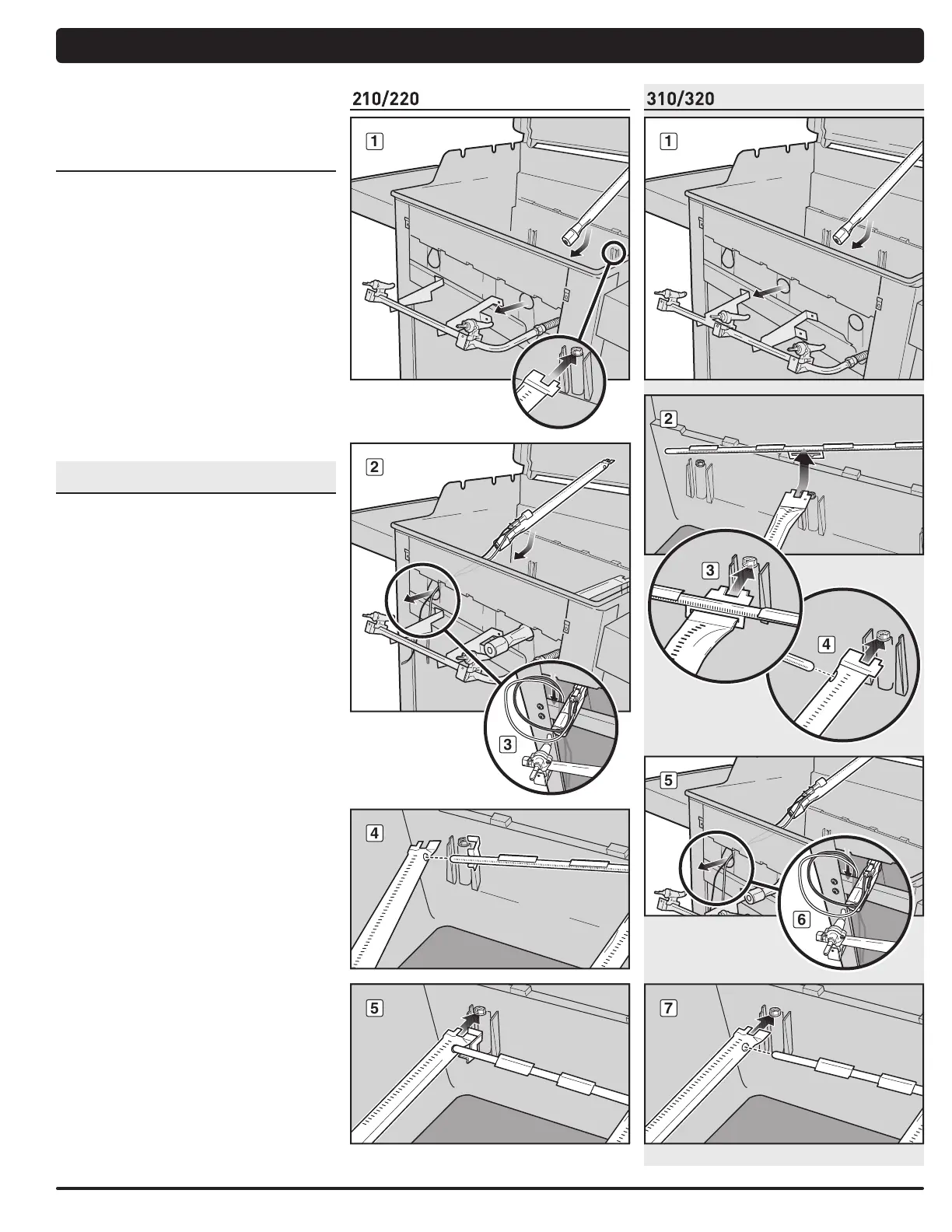

Remettez en place les tubes du brûleur
Pour les grills Spirit
®
avec 2 brûleurs
(Modèles 210 et 220) :
A) Placez le tube du brûleur 2 à l’intérieur du boîtier
de cuisson puis passez l’extrémité avant du tube à
travers l’ouverture du tube du brûleur 2. Remarque :
La rangée unique des portes du brûleur devrait être
orientée vers le haut. Faites glisser le tube du brûleur
2 sous la vis et la rondelle de guidage(1).
B) Placez le tube du brûleur 1 à l’intérieur du boîtier
de cuisson puis faites passer les ls de l’allumeur
et l’extrémité avant du tube à travers l’ouverture du
tube du brûleur 1(2). Guidez les ls depuis le tube
du brûleur 1 entre le croisillon avant et le boîtier de
cuisson vers l’intérieur du meuble(3).
C) Tout en maintenant le tube du brûleur 1, insérez le
côté gauche du tube Crossover
®
à l’intérieur du tube
du brûleur Crossover
®
(4). Guidez le côté droit du tube
Crossover
®
à l’intérieur du trou du brûleur Crossover
®
2 (non décrit sur l’image). Remarque : Les ports du
brûleur du tube Crossover
®
devraient être orientés en
face de l’avant du boîtier de cuisson.
D) Faites glisser le tube du brûleur 1 sous la vis et la
rondelle de guidage(5).
Pour les grills Spirit
®
avec 3 brûleurs
(Modèles 310 et 320) :
A) Placez le tube du brûleur 2 à l’intérieur du boîtier
de cuisson puis passez l’extrémité avant du tube à
travers l’ouverture du tube du brûleur 2 (1).
Remarque : La rangée unique des ports du brûleur
devrait être orientée vers le haut.
B) Glissez le guide d’alignement du tube Crossover
®
sur
l’extrémité du tube du brûleur 2 (2). Remarque : Les
ports du brûleur du tube Crossover
®
devraient être
orientés face à l’avant du boîtier de cuisson. Avec le
tube Crossover
®
en place, glissez le tube du brûleur 2
sous la rondelle et la vis de guidage(3).
C) Placez le tube du brûleur 3 à l’intérieur du boîtier
de cuisson puis passez l’extrémité avant du tube à
travers l’ouverture du tube du brûleur 3 (non décrit sur
l’image). Insérez le côté droit du tube Crossover
®
à
l’intérieur du tube du brûleur Crossover
®
dans le tube
du brûleur 3. Glissez le tube du brûleur 3 sous la vis
et la rondelle de guidage(4).
D) Placez le tube du brûleur 1 à l’intérieur du boîtier de
cuisson puis faites passer les câbles de l’allumeur
et l’extrémité avant du tube à travers l’ouverture du
tube du brûleur 1 (5). Guidez les ls depuis le tube
du brûleur 1 entre le croisillon avant et le boîtier de
cuisson puis à l’intérieur du meuble(6).
E) Tout en tenant le tube du brûleur 1, insérez le côté
gauche du tube Crossover
®
à l’intérieur du trou du
brûleur Crossover
®
. Faites glisser le tube du brûleur 1
sous la vis et la rondelle de guidage(7).
