WWW.WEBER.COM
®
19

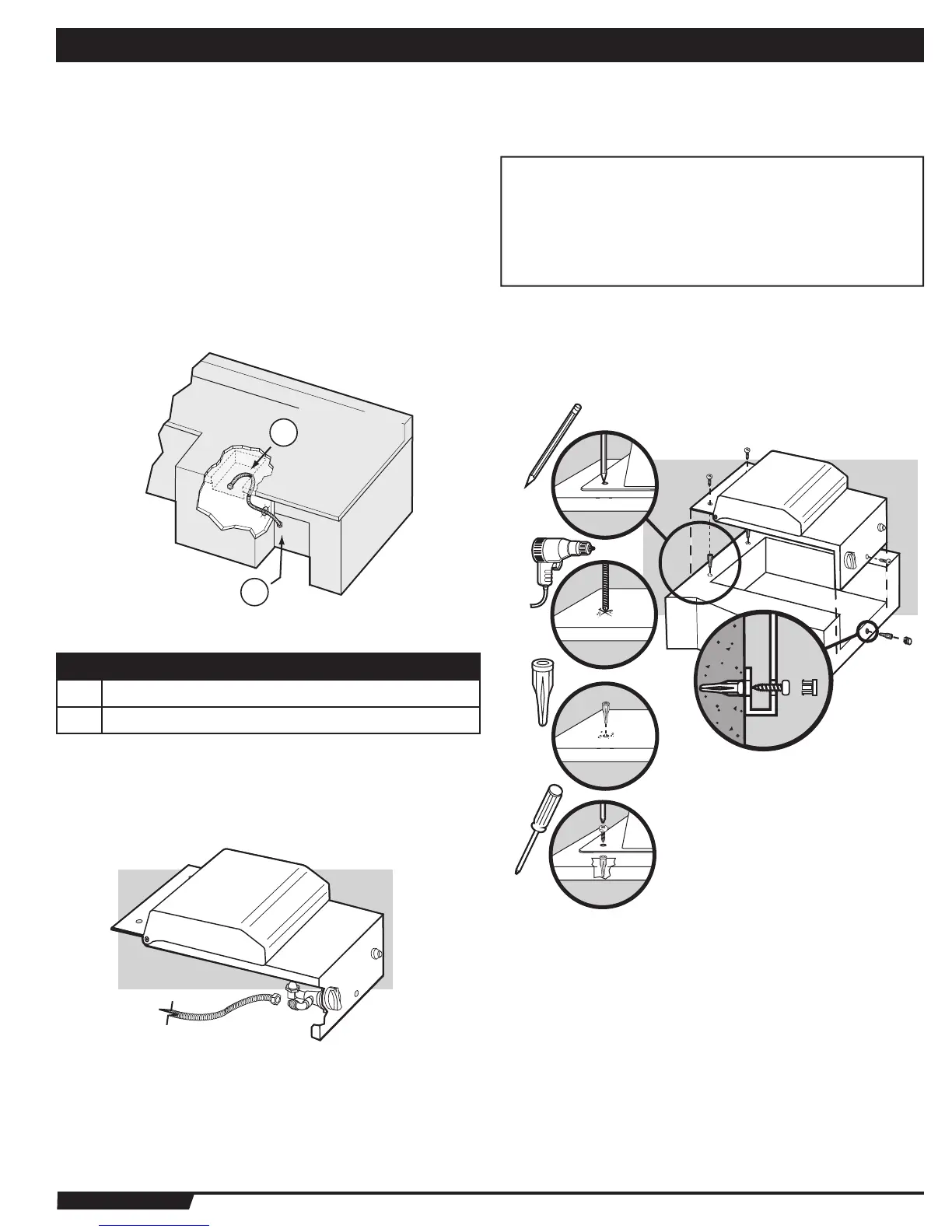

MONTAJE DEL QUEMADOR LATERAL
Conecte la línea de gas corrugada a la válvula del quemador lateral ubicada en el
lado derecho posterior del éste último.
PRUEBE LAS CONEXIONES
Para confirmar que no tengan fugas, todas las conexiones y juntas deben
probarse a fondo de acuerdo a las pautas de los códigos locales y todos los
procedimientos indicados en la más reciente edición de ANSI Z223.1/NFPA 54.
UBICACIONES DE LAS LÍNEAS DE GAS EMPOTRADAS
DETALLES GENERALES DE CONSTRUCCIÓN
El quemador lateral empotrado Summit
®
y todos los demás accesorios deberán
estar en el lugar antes de comenzar la construcción.
Todas las dimensiones tienen una tolerancia de más o menos (+/-)
1
/
4
de pulgada
(6.35 mm).
Deje acceso para una línea corrugada de gas en la ubicación del quemador lateral en
función de la posición del suministro de gas principal y el regulador del mismo.
La zona no deberá tener superficies afiladas, dentadas o muy abrasivas a fin de evitar
posibles daños a las líneas de suministro de gas. Tenga cuidado al halar las líneas de
gas a través de la estructura de empotramiento.
Deberá utilizarse una línea corrugada de gas de acero inoxidable de 3/8 de pulgada
(9.52 mm) para conectar el quemador lateral al acople del regulador.
ADVERTENCIA: No utilice una manguera de gas de hule.
PELIGRO
No utilice una llama abierta para comprobar si existen fugas
de gas. Asegúrese de que no haya chispas o llamas abiertas
en el área mientras comprueba si existen fugas. Chispas o
llamas causarán un fuego o explosión, las cuales pueden
causar serias lesiones corporales o la muerte, y daños a la
propiedad.
Asegúrese de fijar la unidad del quemador lateral con tornillos no
corrosivos clavados en la superficie terminada de la “estructura tipo
isla”.
Vuelva a colocar el tapón plástico sobre el orificio frontal de montaje
para ocultar el tornillo una vez se haya fijado el quemador lateral.
UBICACIONES DE LA LÍNEA DE GAS
1 3/8” (9.52 cm) Linea de gas corrugada de acero inoxidable SAE
2 Ubicación típica del gabinete para tanques
2
1
INSTRUCCIONES PARA EL GAS
