22
WWW.WEBER.COM
®
PELIGRO
El uso de cualquier otra manguera o ensamble de regulación
pudiera ser peligroso, y pudiera no brindar un suministro de
gas apropiado a la barbacoa empotrada Summit
®
, y pudiera
resultar en un fuego o explosión que causase lesiones
corporales graves o la muerte y daños a la propiedad.
PELIGRO
El no utilizar un Gabinete Empotrado para Tanques Summit
®
para un cilindro de 20 lb o no construir una caja para
cilindros de propano licuado de 20 lb de acuerdo con los
requisitos de ventilación, retención del cilindro y separación
del cilindro de propano licuado de fuentes de calor exigidos
por la norma ANSI para artefactos de gas para cocinar al aire
libre “Outdoor Cooking Gas Appliances, ANSI Z21.58 CSA
1.6”, pudiera ser peligroso y pudiera resultar en un fuego o
explosión causando graves lesiones corporales o la muerte y
daños a la propiedad.
CONECTAR EL SUMINISTRO DE GAS
1) Retire el accesorio acampanado del la conexión del quemador lateral opcional
ubicado dentro del Gabinete Empotrado Summit
®
para Tanques.
Nota: Recomendamos enfáticamente que use el Gabinete Empotrado para Tanques
Summit
®
(#21280) en aquellas instalaciones que utilicen un cilindro de propano licuado
de 20 lb instalado remotamente en un estructura tipo “isla”.
Si su contratista o plomero certificado construye una caja para el cilindro de propano
licuado siguiendo los lineamientos de la norma ANSI Z21.58 CSA 1.6 para artefactos
de cocina al aire libre (“ANSI Standard for Outdoor Cooking Gas Appliances”),
necesita ordenar el kit número (#21287).
2) Conecte la línea corrugada de gas a la conexión del quemador lateral.
Si usted no sigue exactamente las indicaciones dadas en las declaraciones de
PELIGRO, quedará anulada la garantía sobre la barbacoa de gas empotrada
Summit
®
.
a.
c.
b.
1
3
4
5
6
2

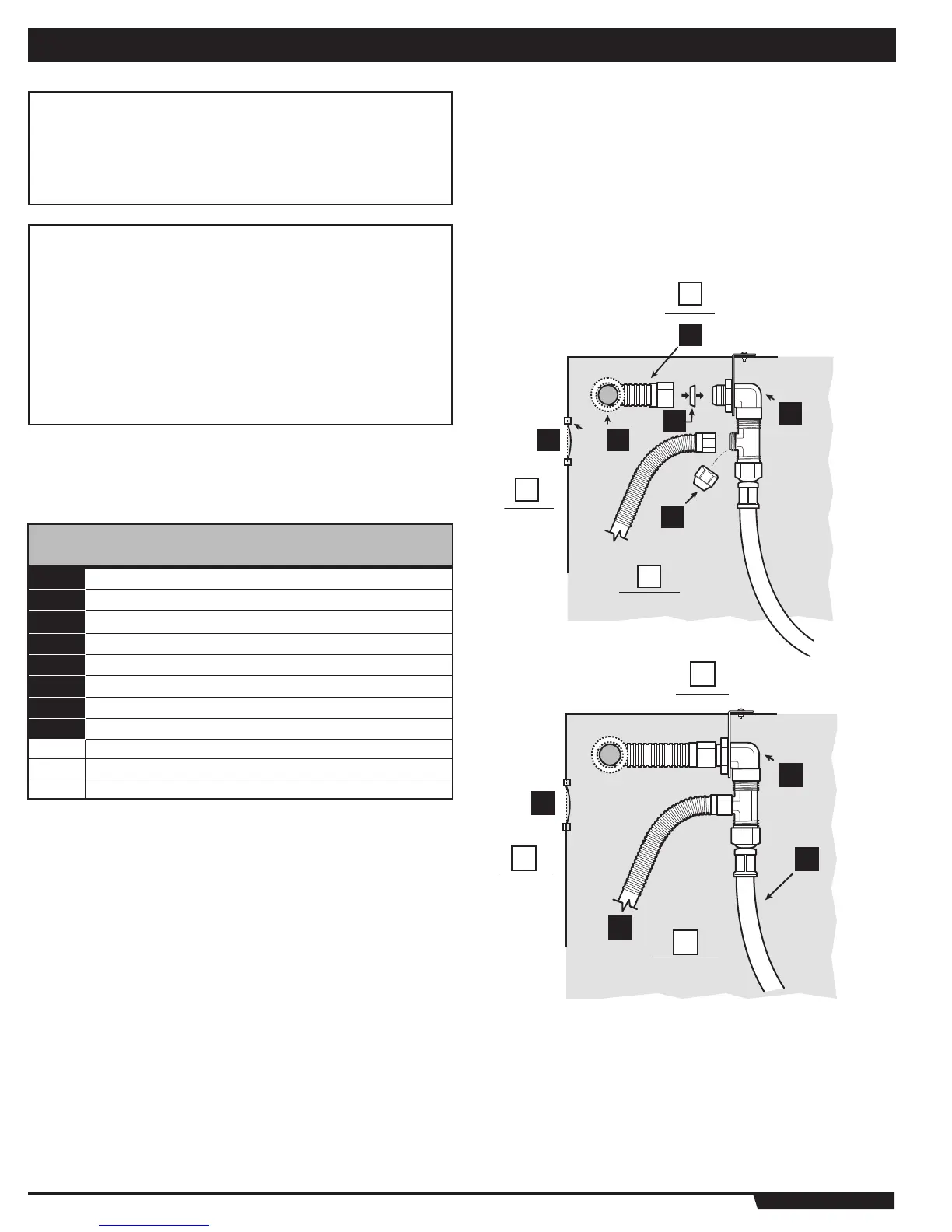

CONEXIONES DE SUMINISTRO DE PROPANO LICUADO AL
QUEMADOR LATERAL
1
Línea corrugada de gas al múltiple
2
Taponee el orificio sin utilizar con el tapón suministrado
3
Use un pasamuros para el orificio de la línea de gas
4
Empaquetadura abocinada de 1/2” (12.7mm)
5
Conexión de 90°
6
Tapa (quemador lateral opcional)
7
A quemador lateral
8
Conexión al tanque de propano licuado
a. Parte superior de la caja
b. Parte posterior de la caja
c. Vista lateral
b.
a.
2
5
7
8
c.
INSTRUCCIONES PARA EL GAS
