18
WWW.WEBER.COM
®
UBICACIÓN DEL QUEMADOR LATERAL EMPOTRADO
Al seleccionar una ubicación adecuada para la instalación de su Quemador Lateral
Empotrado, preste atención a tales asuntos como la exposición al viento, la proximidad
al paso de la gente y en mantener cualquier línea de suministro de gas lo más corta po-
sible. Nunca coloque el Quemador Lateral Empotrado Summit
®
en un garaje, pasadizo
techado, cobertizo, bajo un voladizo desprotegido o cualquier área encerrada. Coloque
el Quemador Lateral y la estructura de tal forma que exista suficiente espacio para
evacuar la zona de manera segura en caso de un incendio.
SEPARACIÓN DE SUPERFICIES O ESTRUCTURAS COMBUSTIBLES
ADVERTENCIA: La separación de las paredes exteriores de
los lados y anverso del Quemador Lateral Incorporado debe
ser de por lo menos 24 pulgadas (61 cm) desde cualquier
superficie. Antes de iniciar la instalación, consulte la
“Instalación típica para el suministro de gas”.
ADVERTENCIA: La estructura, las encimeras de la “isla” y las
áreas de trabajo adyacentes para la instalación del Quemador
Lateral Incorporado deben construirse exclusivamente con
materiales no combustibles.
NOTA: Si tuviese cualquier pregunta sobre que materiales son considerados
no combustibles, póngase en contacto con su proveedor local de materiales de
construcción o con el cuerpo de bomberos.

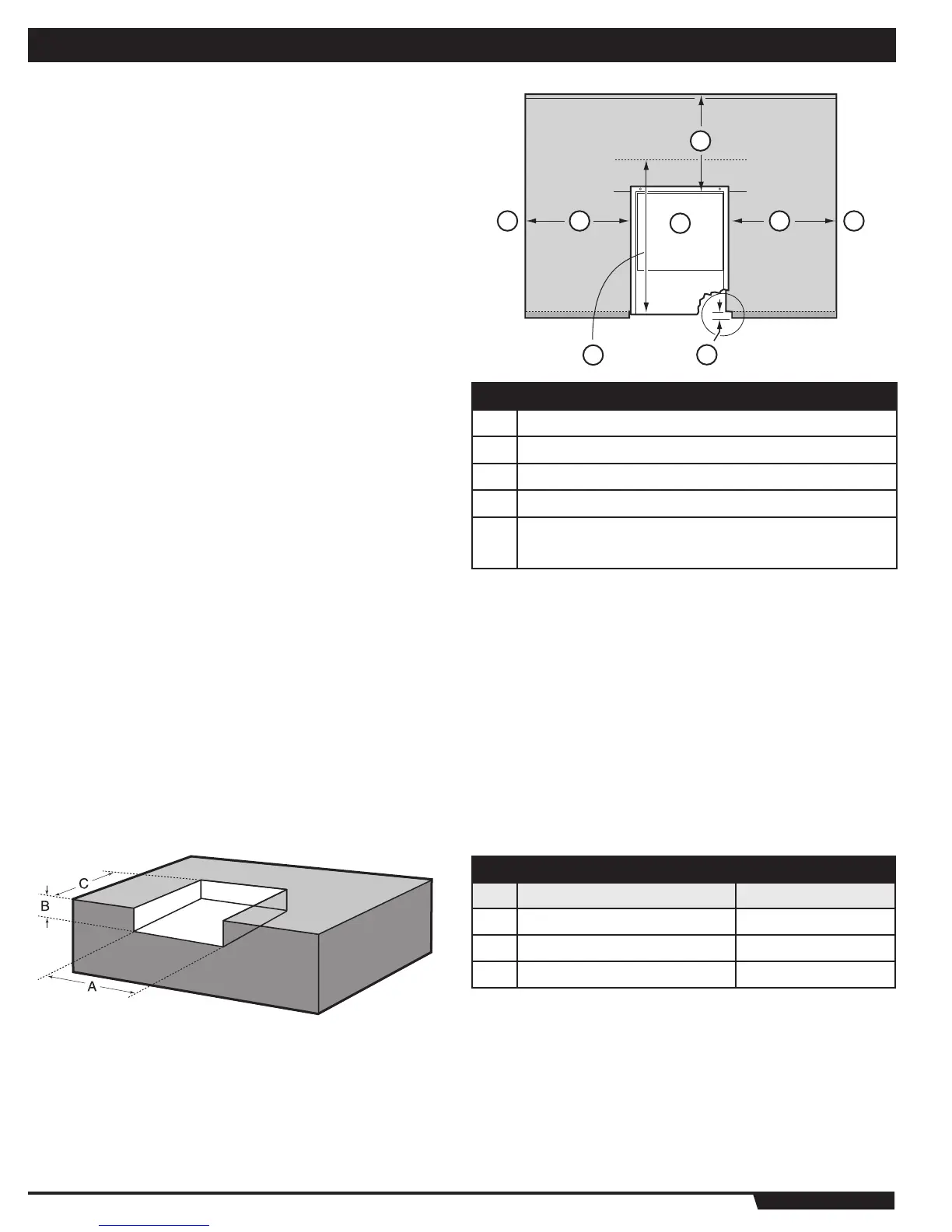

DIMENSIONES DE CORTE DEL EMPOTRAMIENTO
Todas las dimensiones son con respecto a las superficies acabadas.
ADVERTENCIA: Todas las superficies de acabado de las
encimeras deben construirse con materiales no combustibles.
QUEMADOR LATERAL
Dimensiones seccionales Tolerancias
A 10 1/2” (26.7 cm) + 1/4” - 1/4” (6.35mm)
B 3 3/4” (9.5 cm) + 1/4” - 1/4” (6.35mm)
C 16 1/4” (41.3 cm) + 1/4” - 1/4” (6.35mm)
1
2
C
ABB
B
A
UBICACIÓN DEL QUEMADOR LATERAL
A Cualquier superficie
B 24” (61 cm) de cualquier superficie
C Quemador lateral
1 24” ( 61 cm) Espacio libre mínimo para la tapa
2
Nota: Para conformar la encimera: Se recomienda una saliente de
3/4” (19 mm). Haga una muesca en el borde frontal para que el
bastidor puede deslizarse completamente hacia adentro.
INSTRUCCIONES PARA EL GAS
