Wega LB 4200 CAFFE’-CAFFE’ - Descrição Geral; Componentes Externos; Painel de Comandos

120
instruções para o usuário
5.2 Painel de comandos
5 Descrição geral

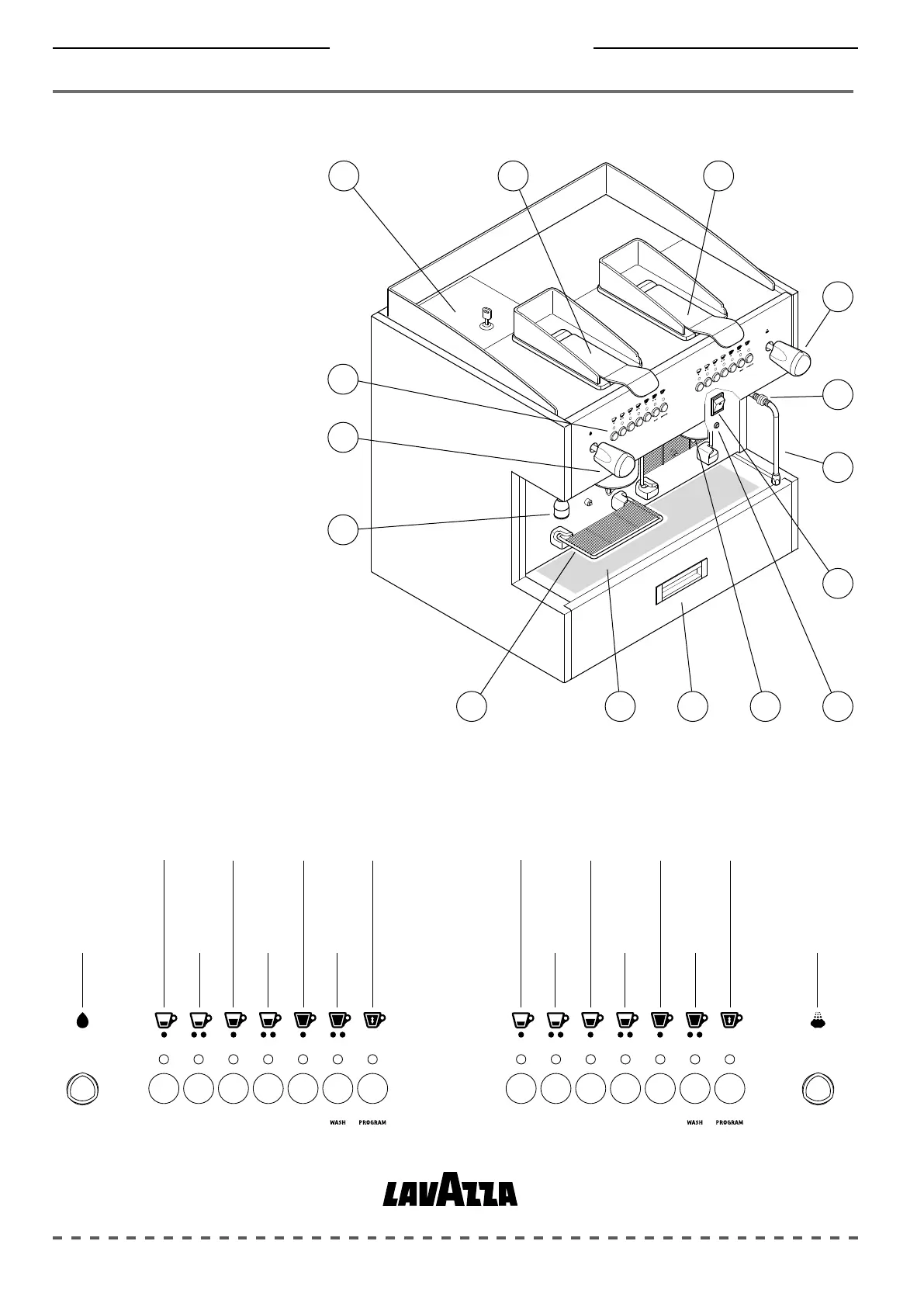

5.1 Componentes externos
1. Tampa reservatório água interno
2. Alavanca grupo café
3. Botão vapor
4. Botão água
5. Painel de comandos
6. Borracha de proteção contra
queimadura
7. Tubo água quente
8. Tubo vapor
9. Interruptor geral
10. Indicador luminoso nível
caldeira
11. Bico de preparação
12. Gaveta cápsulas usadas
13. Grelha para apoiar as xícaras
14. Grelha para soerguer as xícaras
GR2 GR1
Água
quente
1 Café
longo
Café
contínuo
1 Café
médio
1 Café
médio
1 Café
longo
Café
contínuo
1
Expresso 1 Expresso
2
Expressos
2
Expressos
2 Cafés
médios
2 Cafés
médios
2 Cafés
longos
2 Cafés
longos Vapor
1 2 2
4
7
5
3
8
6
9
1012 1114 13
LATO SERIGRAFIA
NERO (Serigrae)
INOX (Fondo)
SERIGRAFIE FRONTONE LAVAZZA LB4200 (CAFFÈ+CAFFÈ)
Cod. Disegno: C-015908
Cod. Anagr: 71752386
Dimensioni: 492x145mm
