Wega LB 4200 CAFFE’-CAFFE’ - Descripción General; Componentes Externos; Botonera

98
instrucciones para el usuario
5.2 Botonera
5 Descripción general
5.1 Componentes externos

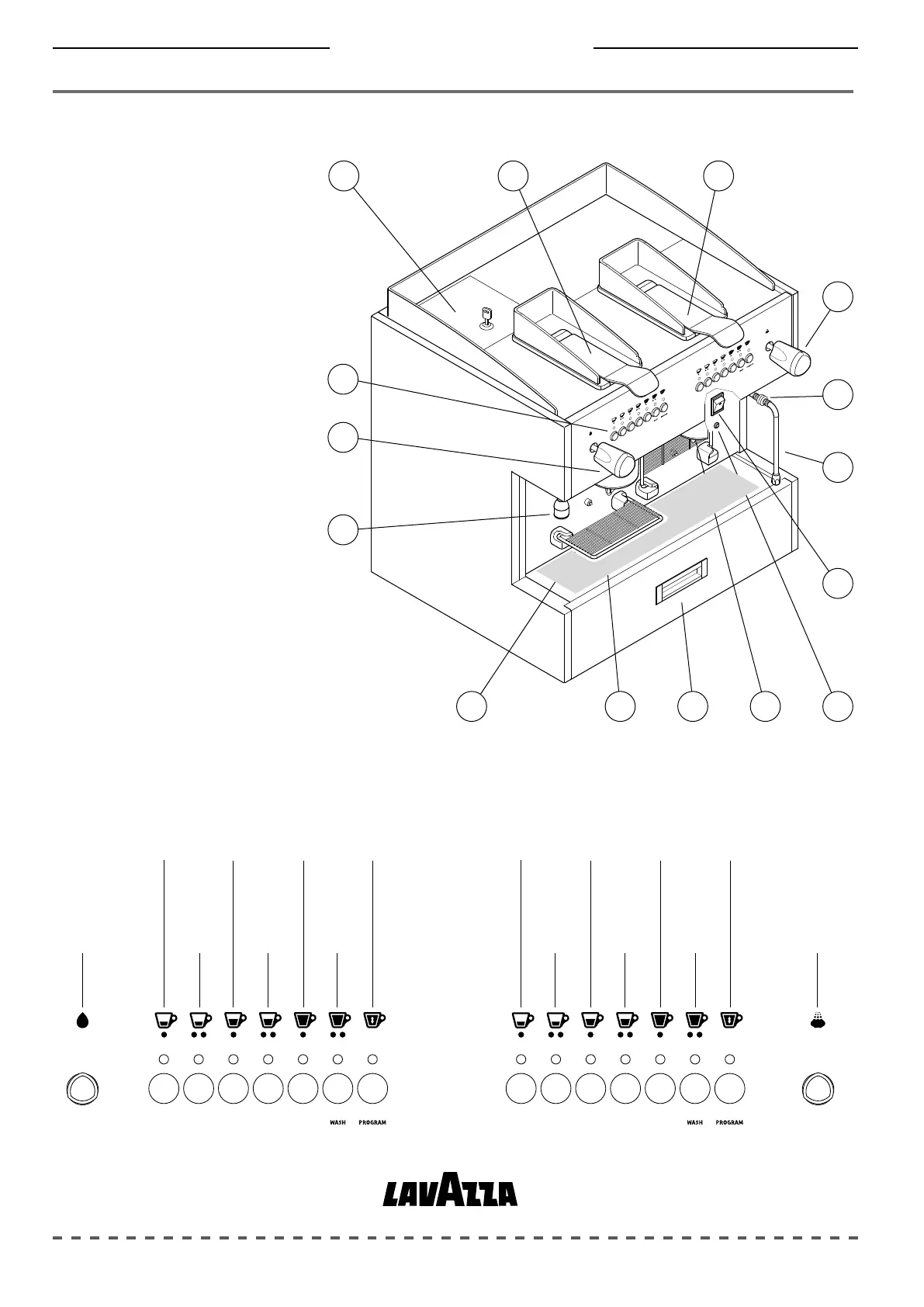

1. Puerta depósito agua interno
2. Palanca grupo de café
3. Mando del vapor
4. Mando del agua
5. Botonera
6. Protección de goma contra las
quemaduras
7. Lanza de agua caliente
8. Lanza del vapor
9. Interruptor general
10. Indicador de nivel de la caldera
11. Pitón de suministro
12. Cajón cápsulas agotadas
13. Rejilla apoya tazas
14. Rejilla levanta tazas
GR2 GR1
Agua
caliente
1 Café
largo
Café
continuo
1 café
medio
1 café
medio
1 Café
largo
Café
continuo1 Expreso 1 Expreso
2
Expresos 2 Expresos
2 cafés
medios
2 cafés
medios
2 Cafés
largos
2 Cafés
largos Vapor
1 2 2
4
7
5
3
8
6
9
1012 1114 13
