6

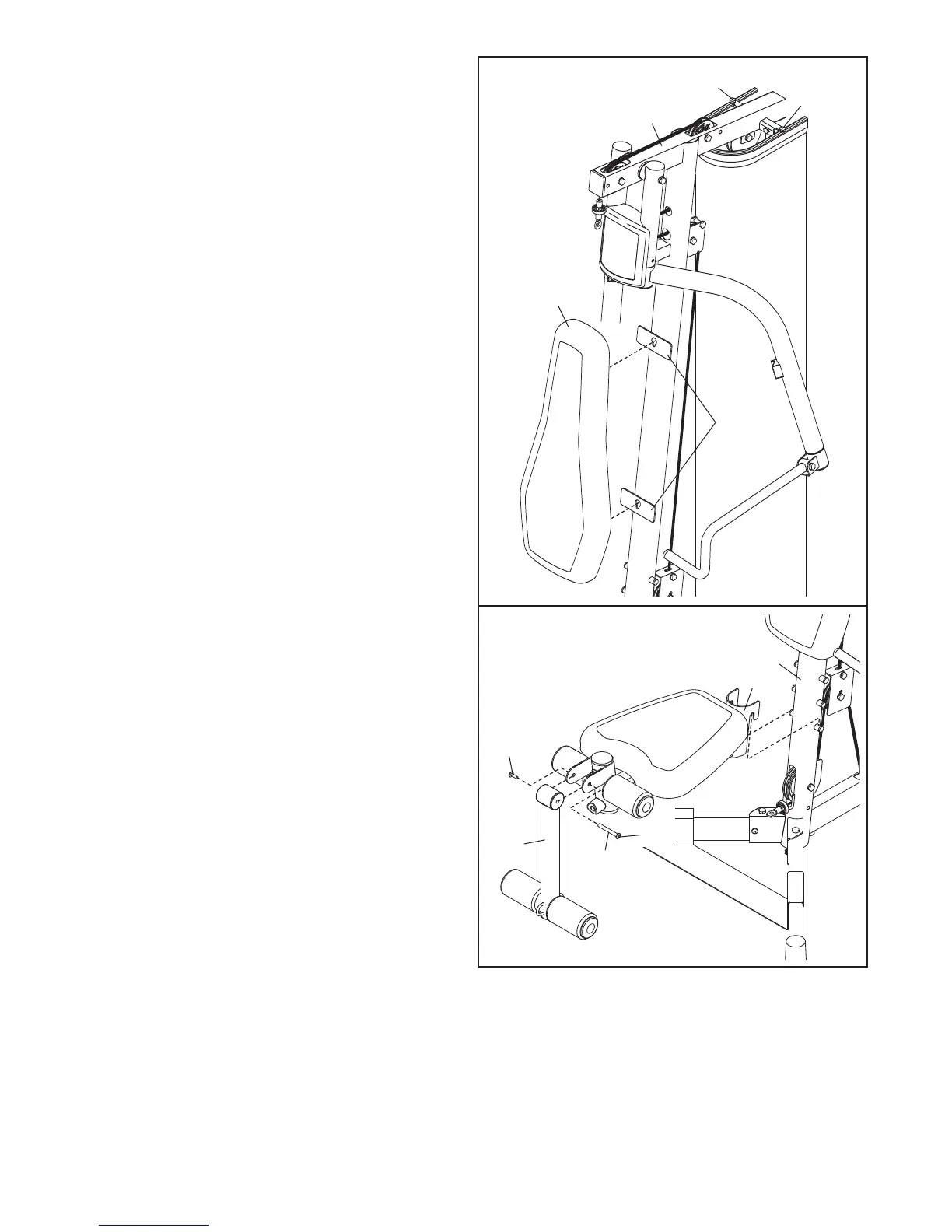

2. Localize os dois Pinos M6 x 30mm (74) indica-
dos no topo da Estrutura (1). Aperte totalmente
o
s Pinos.
L
ocalize as duas Cavilhas de Montagem (não
apresentadas) na parte de trás do Encosto (21).
Insira as Cavilhas de Montagem nos suportes
indicados na Estrutura (1) e faça deslizar o
Encosto para baixo.
Faça deslizar a Estrutura do Banco (4) para
baixo de encontro a um conjunto de cavilhas na
Estrutura (1).
Aplique alguma da massa lubrificante incluída
no tubo de um Conjunto de Parafusos M10 x
65mm (68). Fixe a Alavanca da Perna (5) à
Estrutura do Banco (4) com o Conjunto de
Parafusos. Certifique-se de que o tubo do
Conjunto de Parafusos está inserido através
de ambos os lados do suporte na Estrutura
do Banco.
2
74
74
21
1
Haste
68
4
1
68
5
Massa
Lubrificante
