5
MONTAGEM

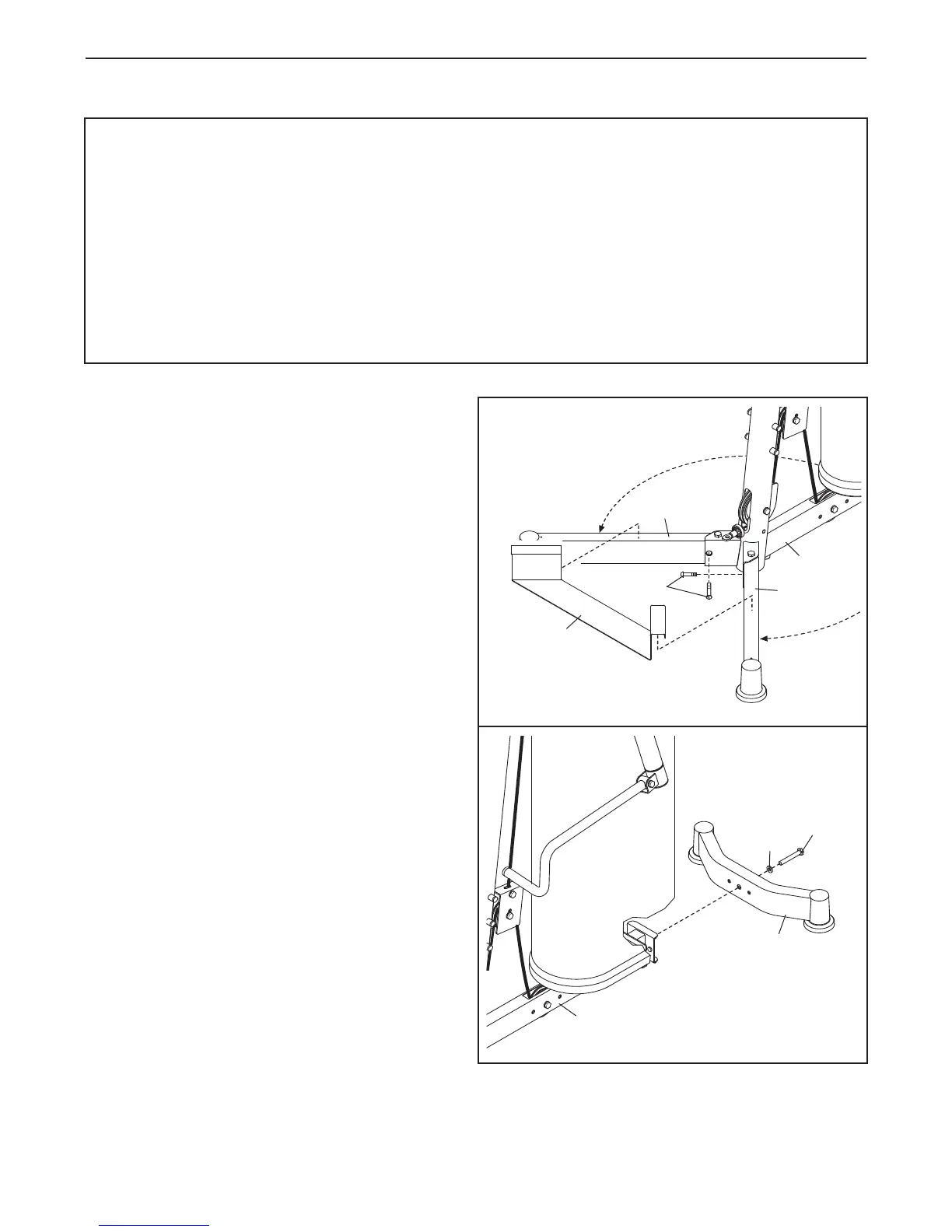

1. Com a ajuda de outra pessoa, coloque o sis-
tema de pesos na vertical. Peça à outra pes-
soa para segurar no sistema de pesos até o
passo 1 da montagem estar concluído.
Rode os dois Estabilizadores Frontais (3) até
às posições apresentadas. Fixe cada
Estabilizador Frontal à Estrutura (1) com um
Parafuso M12 x 30mm (72).
Faça deslizar a Placa dos Pés (93) para baixo
contra os Estabilizadores Frontais (3).
Oriente o Estabilizador Traseiro (2) conforme
indicado. Fixe cada Estabilizador Traseiro à
Estrutura (1) com um Parafuso M12 x 60mm
(77) e uma
Anilha M12 (83).
Para sua conveniência, o sistema de pesos é
enviado quase todo montado. Antes de concluir a
montagem, leia cuidadosamente as seguintes infor-
m
ações e instruções.
• A montagem exige a assistência de uma segun-
da pessoa.
• Devido ao respectivo peso e dimensões, o sis-
tema de pesos deve ser montado no local onde
irá ser utilizado. Certifique-se de que tem
espaço suficiente para andar à volta do sistema
de pesos.
•
Coloque todas as peças numa área vazia e
retire todo o material de embalagem. Não deite
fora os materiais de embalagem até terminar a
montagem.
• Para a montagem são necessárias as chaves
sextavadas e massa lubrificante incluídas e uma
chave de fendas phillips do utilizador.
1
3
93
3
1
72
77
1
83
2
