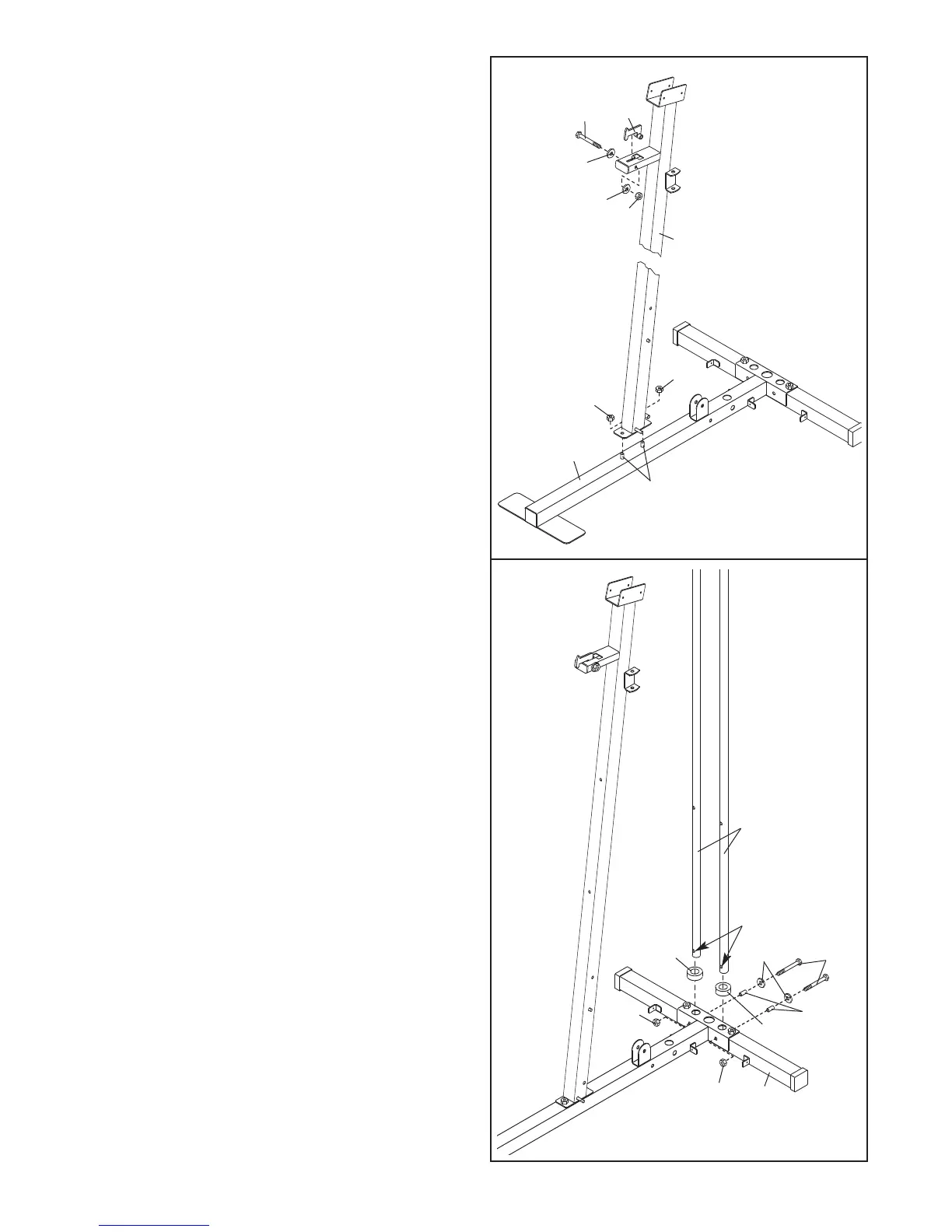

2. Attachez le Montant (3) sur la Base (1) à l’aide
des deux Boulons de Carrosserie de M8 x 63mm
(
58) et deux Écrous de Verrouillage en Nylon de
M8 (69).
Ne serrez pas trop l’Écrou de
V
errouillage.
Attachez le Verrou du Cadre de Presse (39) sur
le Montant (3) à l’aide d’un Boulon de M8 x
63mm (66), deux Rondelles de M8 (71) et un
Écrou de Verrouillage en Nylon de M8 (69). Ne
serrez pas excessivement l'Écrou ; le Verrou
du Cadre de Presse doit pouvoir pivoter faci-
lement.
2
3
1
17
17
37
70
57
2
68
68
10
71
69
6
6
71
3
58
39
69
69
Trous
3. Placez deux Amortisseurs de Poids (17) sur les
trous indiqués sur le Stabilisateur (2). Enfoncez
deux Guides de Poids (10) dans les mêmes
trous. Assurez-vous que les trous indiqués
sont plus proches du bas des Guides de
Poids. Attachez les Guides de Poids en place à
l’aide de deux Boulons de M10 x 70mm (57),
deux Rondelles de M10 (70), deux Bagues
d’Espacement Petits (37) et deux Écrous de
Verrouillage en Nylon de M10 (68).
Serrez tous les Écrous de Verrouillage en
Nylon de M10 (68) utilisés lors des étapes 1 et
3.
