9

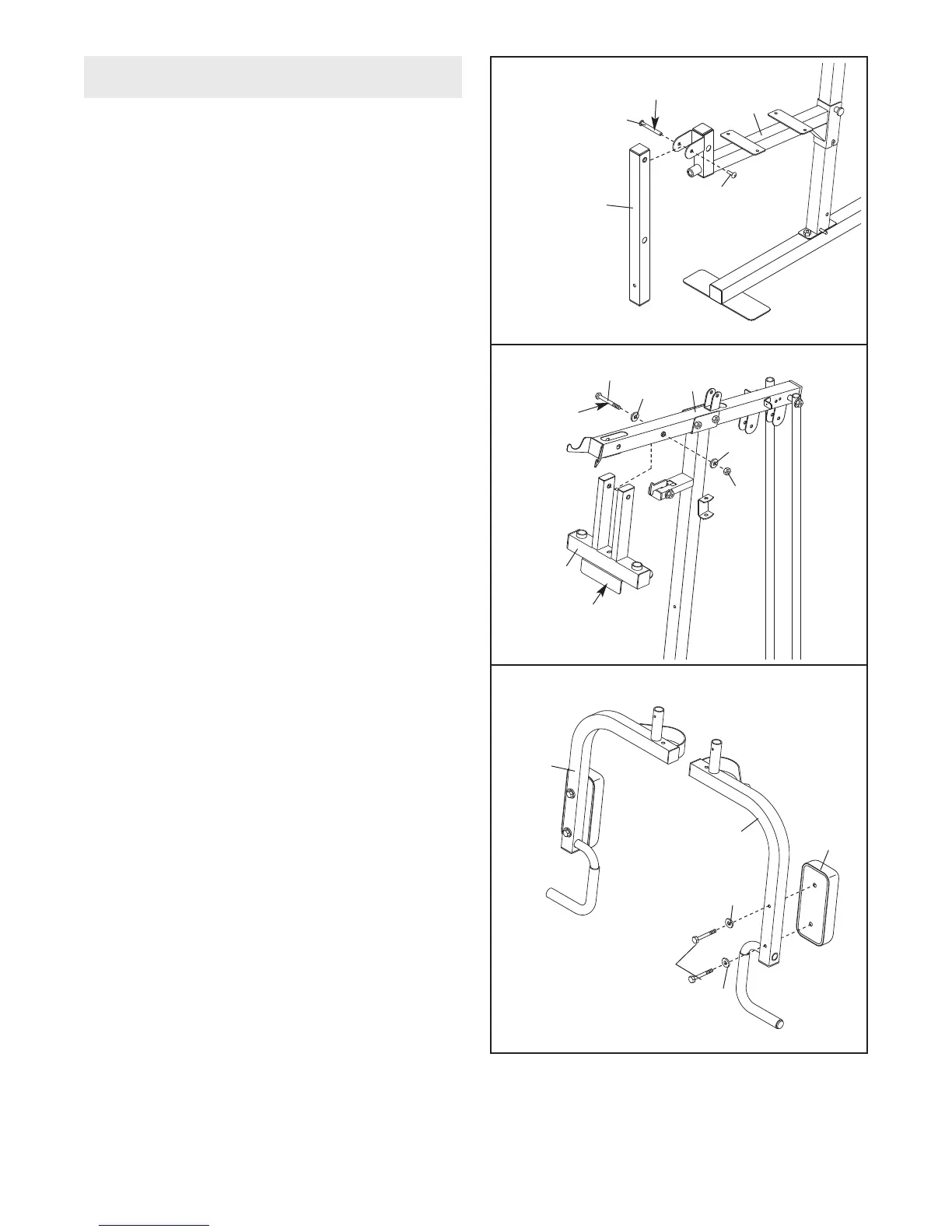

9. Attachez un Coussin du Bras (20) sur le Bras
Gauche (7) à l’aide de deux Vis de M6 x 58mm
(65) et deux Rondelles de M6 (73).
Répétez cette étape avec le Bras Droit (6).
8. Lubrifiez un Boulon de M10 x 125mm (64).
Orientez le Cadre de Presse (5) avec le support
sur le côté illustré. Attachez le Cadre de Presse
sur le Cadre Supérieur (4) à l’aide du Boulon,
deux Rondelles de M10 (70) et un Écrou de
Verrouillage en Nylon de M10 (68).
Ne serrez
pas trop l’Écrou de Verrouillage ; le Cadre de
Presse doit pouvoir pivoter facilement.
7. Lubrifiez un Série de Boulons de M10 x 57mm
(81). Attachez le Levier pour Jambes (9) sur le
Cadre du Siège (8) à l’aide du Série de Boulons.
Assurez-vous que le cylindre d’une Série de
Boulons est inseré par les deux côtés du sup-
port, sur le Cadre du Siège. Ne serrez pas trop
le Série de Boulons ; le Levier pour Jambes
doit pouvoir pivoter facilement.
9
8
81
81
Lubrifiez
7
64
70
70
68
4
5
8
20
7
65
6
73
73
9
Support
ASSEMBLAGE DU BRAS
Lubrifiez
