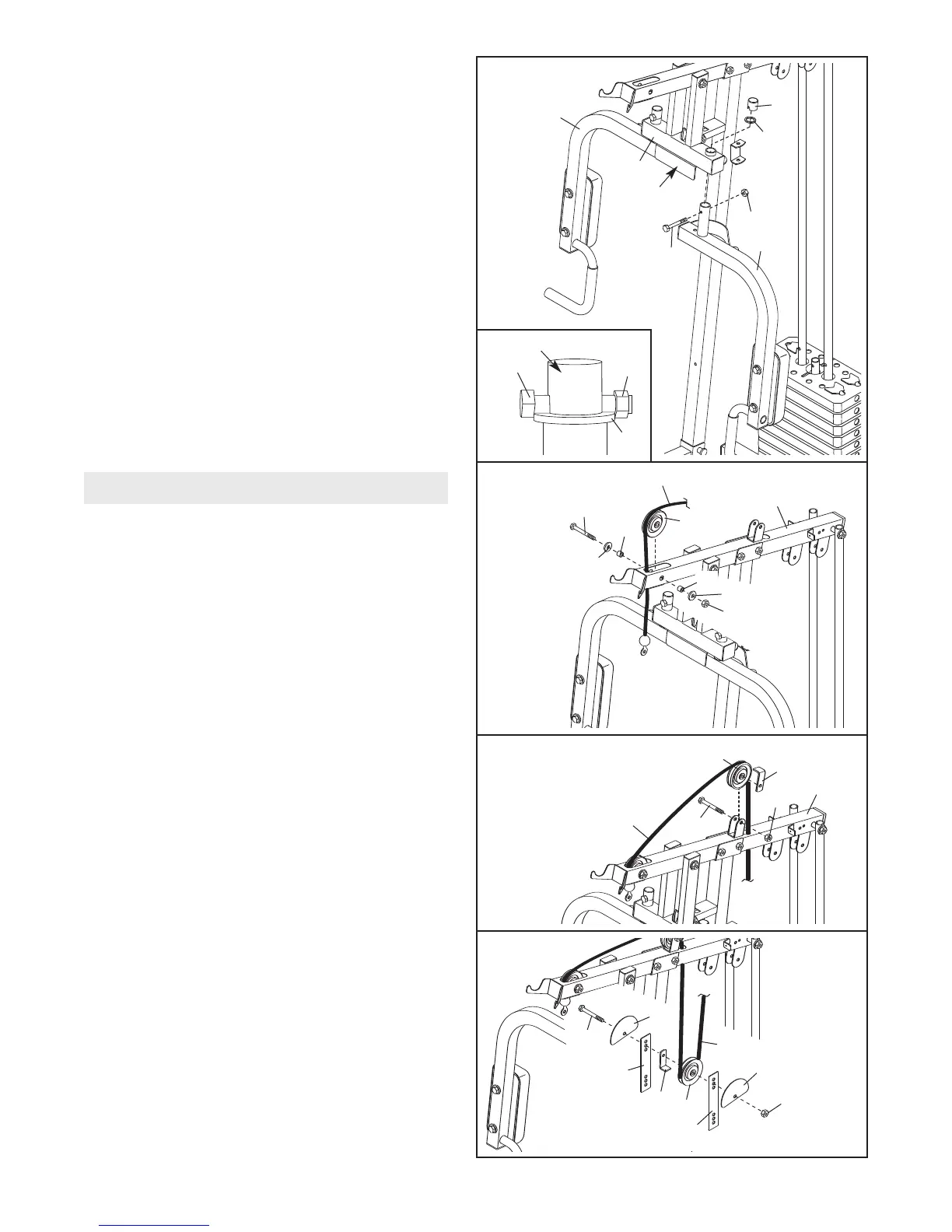

12. Enroulez le Câble Supérieur (50) sur une
Poulie de 90mm (34) puis dans le Cadre
Supérieur (4). Attachez la Poulie et un Arrêt de
Câble (36) sur le support sur le Cadre
Supérieur à l’aide d’un Boulon de M10 x 52mm
(52) et d’un Écrou de Verrouillage en Nylon de
M10 (68). Assurez-vous que le Arrêt du
Câble est placé pour tenir le Câble dans la
rainure de la Poulie.
13. Enroulez le Câble Supérieur (50) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36) et deux Protections des
Doigts (35) sur la deuxième série de trous en
partant du haut sur les deux Plaques de Poulie
(44), à l’aide d’un Boulon de M10 x 52mm (52)
et d’un Écrou de Verrouillage en Nylon de M10
(68). Assurez-vous que le Arrêt du Câble est
placé pour tenir le Câble dans la rainure de
la Poulie.
10. Enfoncez le cylindre sur le Bras Gauche (7)
dans le trou sur le Cadre de Presse (5).
A
ssurez-vous que les Bras est placé derriè-
re le support indiqué sur le Cadre de
P
resse.
Glissez une Rondelle de 25mm (29) sur le
cylindre du Bras Gauche (7). Attachez un
Boulon de M6 x 43mm (61) sur le cylindre avec
un Écrou de Verrouillage en Nylon de M6 (72).
Assurez-vous que l’Écrou de Verrouillage et
la tête du Boulon dépassent de la Rondelle,
comme illustrés sur le schéma en encadré.
Enfoncez un Embout Femelle Rond de 25mm
(27) sur la partie supérieure du cylindre sur le
Bras Gauche (7).
Répétez cette étape avec le Bras Droit (6).
11. Référez-vous au DIAGRAMMES DES
CÂBLES à la page 19 pour l’emplacement
correct des câbles.
Localisez le Câble Supérieur (50).
Enfilez
l’extrémité du Câble avec la tige en vis dans le
Cadre Supérieur (4) puis autour d’une Poulie
de 90mm (34). Attachez la Poulie à l’intérieur
du Cadre Supérieur à l’aide d’un Boulon de
M10 x 65mm (55), deux Rondelles de M10
(70), deux Bagues d’Espacement Petits (37) et
un Écrou de Verrouillage en Nylon de M10 (68).
27
2
9
72
7
6
5
10
61
36
52
50
34
68
4
50
34
37
37
70
70
68
55
4
11
68
44
36
44
35
35
34
50
12
13
52
ASSEMBLAGE DU CÂBLE
