11

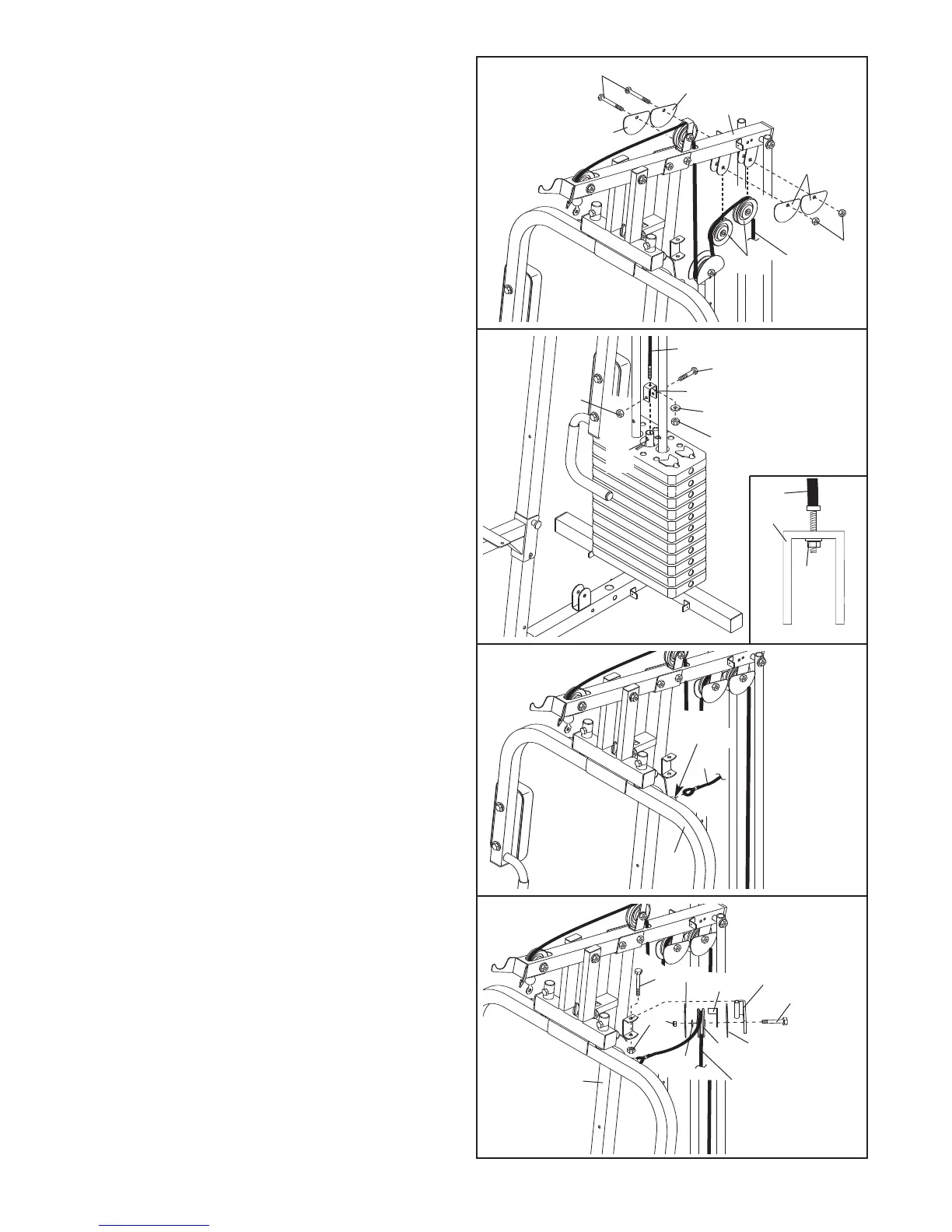

16. Localisez le Câble de Presse (49). Glissez le
Câble sur le crochet sur le Bras Gauche (7).
17.
Lubrifiez un Boulon de M10 x 78mm (54).
Attachez le Bras de la Poulie (38) sur le
Montant (3) à l’aide du Boulon et d’un Écrou de
V
errouillage en Nylon de M10 (68). Ne serrez
pas trop l’Écrou de
V
errouillage ; le Bras de
la Poulie doit pouvoir pivoter facilement.
Enroulez le Câble de Presse (49) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36), une Rondelle de M10 (70)
et deux Protections des Doigts (35), sur le côté
indiqué du Bras de la Poulie (38), à l’aide d’un
Boulon de M10 x 52mm (52) et d’un Écrou de
Verrouillage en Nylon de M10 (68).
Assurez-
vous que le Arrêt du Câble est placé pour
tenir le Câble dans la rainure de la Poulie.
15. Attachez l’extrémité du Câble Supérieur (50)
sur le Petit Support en « U » (11) à l’aide d’une
Rondelle de M8 (71) et d’un Écrou de
Verrouillage en Nylon de M8 (69). Remarque :
ne serrez pas complètement l’Écrou de
Verrouillage ; il devrait être vissé sur le
Câble de manière à ce que deux filets
dépassent de l’Écrou de V
errouillage,
comme illustré sur le schéma en encadré.
Attachez le Petit Support en « U » (11) sur le
Tube de Poids (12) à l’aide d’un Boulon de M8
x 45mm (60) et un Écrou de Verrouillage en
Nylon de M8 (69). Ne serrez pas excessive-
ment l’Écrou de Verrouillage ; le Tube de
Poids doit pouvoir pivoter dans le Petit
Support en « U ».
14. Enroulez le Câble Supérieur (50) autour d’une
Poulie de 90mm (34). Attachez la Poulie et
d
eux Protections des Doigts (35) sur le Cadre
Supérieur (4) à l’aide d’un Boulon de M10 x
4
6mm (53) et d’un Écrou de Verrouillage en
Nylon de M10 (68).
Répétez cette étape avec l’autre Poulie de
90mm (34), deux Protections des Doigts (35),
un Boulon de M10 x 46mm (53), e un Écrou de
Verrouillage de M10 (68).
68
50
34
35
35
35
4
53
1
4
50
11
71
60
69
69
12
15
7
35
35
34
68
16
17
50
69
11
49
Crochet
70
49
36
38
52
54
3
