Weider Pro 2000 - Page 12

12

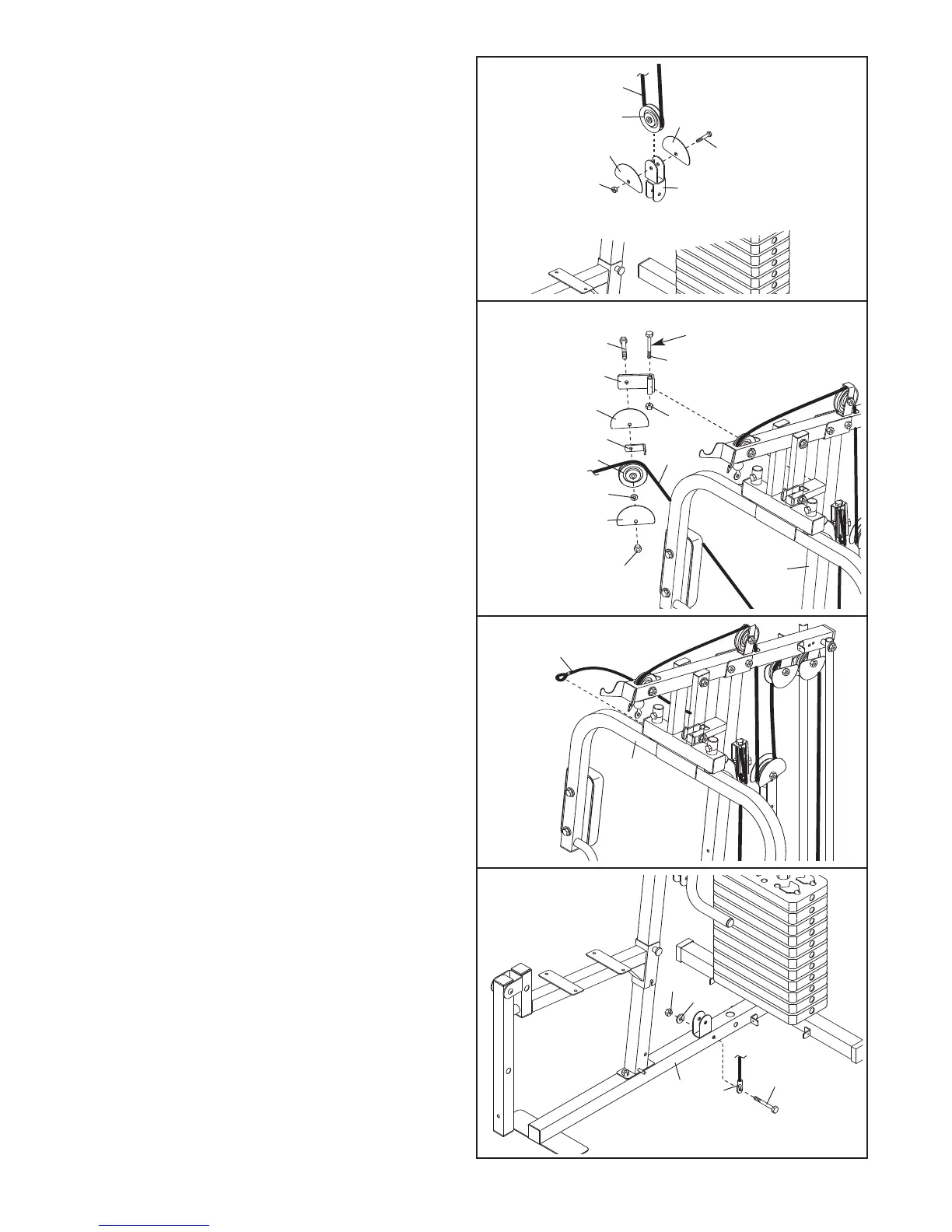

19. Lubrifiez un Boulon de M10 x 78mm (54).
Attachez le Bras de la Poulie (38) sur le
Montant (3) à l’aide du Boulon et d’un Écrou de
Verrouillage en Nylon de M10 (68).
Ne serrez
pas trop l’Écrou de Verrouillage ; le Bras de
la Poulie doit pouvoir pivoter facilement.
Enroulez le Câble de Presse (49) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36), une Rondelle de M10 (70)
et deux Protections des Doigts (35), sur le côté
indiqué du Bras de la Poulie (38), à l’aide d’un
Boulon de M10 x 52mm (52) et d’un Écrou de
Verrouillage en Nylon de M10 (68).
Assurez-
vous que le Arrêt du Câble est placé pour
tenir le Câble dans la rainure de la Poulie.
18. Enroulez le Câble de Presse (49) autour d’une
Poulie de 90mm (34). Attachez la Poulie et deux
P
rotections des Doigts (35) sur le Double Support
en « U » (42), à l’aide d’un Boulon de M10 x
4
6mm (53) et d’un Écrou de Verrouillage en
Nylon de M10 (68).
34
53
68
49
35
42
35
18
35
36
49
52
38
68
68
3
54
Lubrifiez
34
35
70
19
20. Glissez l’extrémité du Câble de Presse (49) sur
le crochet sur le Bras Droit (6).
49
6
20
21. Localisez le Câble Court (47). Attachez l’œillet
du Câble sur la Base (1) à l’aide d’un Boulon
de M10 x 70mm (57), une Rondelle de M10
(70) et un Écrou de Verrouillage en Nylon de
M10 (68). Ne serrez pas trop l’Écrou de
V
errouillage
.
57
70
68
47
1
21
