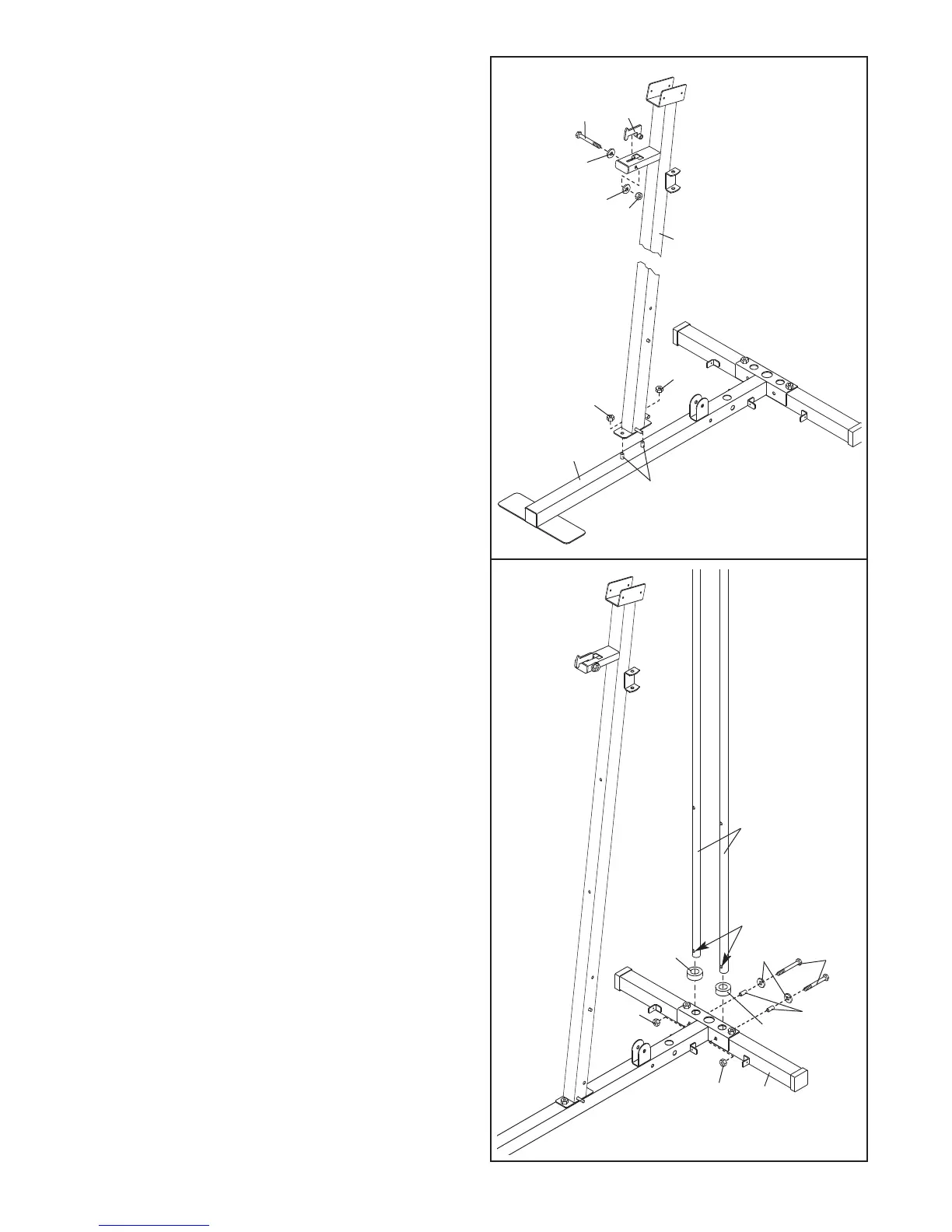

2. Befestigen Sie den Pfosten (3) mit den beiden M8
x 63mm Schrauben mit Vierkantansatz (58) und
z
wei M8 Muttern mit Nylon-Klemmteil (69) an der
Basis (1) an.
Ziehen Sie die Muttern mit Nylon-
K
lemmteil noch nicht fest.
Befestigen Sie den Verschluss des Druck-
Rahmens (39) mit einer M8 x 63mm Schraube
(66), zwei M8 Scheiben (71) und einer M8 Mutter
mit Nylon-Klemmteil (69) am Pfosten (3) an.
Ziehen Sie die Mutter mit Nylon-Klemmteil
nicht zu fest an; man muss den Verschluss
des Druck-Rahmens leicht drehen können.
2
3
1
17
17
37
70
57
2
68
68
10
71
69
6
6
71
3
58
39
69
69
Löcher
3. Legen Sie die zwei Stoßdämpfer des Gewichts-
stapels (17) über die angezeigten Löcher in der
Stützstange (2). Stecken Sie die zwei Gewicht-
führungen (10) in diese beiden Löcher. Achten
Sie darauf, dass sich die angezeigten Löcher
am unteren Bereich der Gewichtführungen
befinden. Schrauben Sie die Gewichtführungen
mit zwei M10 x 70mm Schrauben (57), zwei M10
Scheiben (70), zwei kleinen Abstandshaltern (37)
und zwei M10 Muttern mit Nylon-Klemmteil (68)
fest.
Ziehen Sie jetzt alle M10 Muttern mit Nylon-
Klemmteil (68), die in den Schritten 1 und 3
benutzt wurden, fest an.
