Schmieren

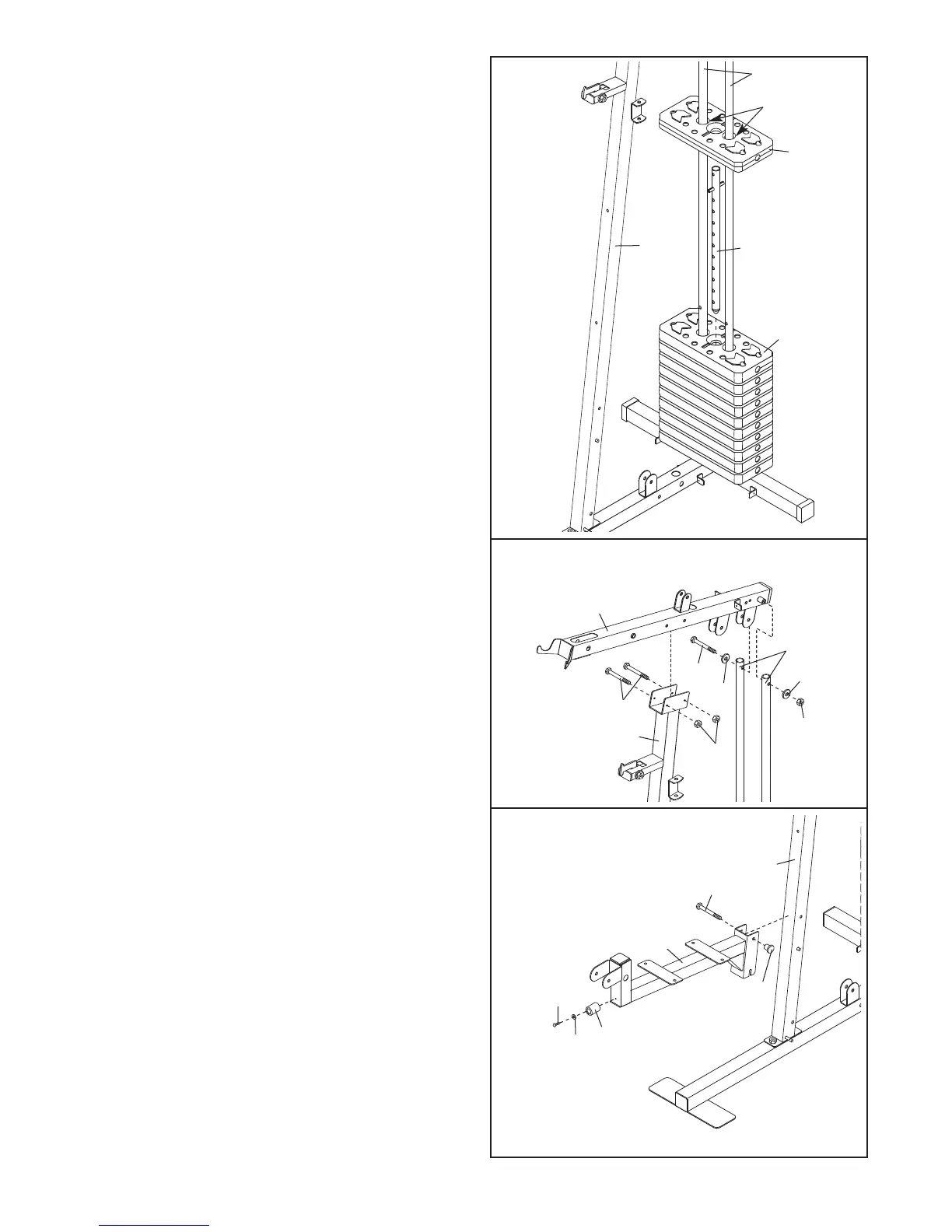

4. Stecken Sie die zehn Gewichte (15) auf die
Gewichtsführungen (10), jeweils mit dem Loch für
d
en Gewichtsschlüssel (nicht abgebildet) nach
unten und auf der Seite, die nicht dem Pfosten
(
3) gegenüber liegt.
Stecken Sie das Gewichtsstange (12) in die
Gewichte (15).
Schmieren Sie die gezeigten Löcher eines
Gewichts (15) mit Schmiermittel. Schieben Sie
die Gewichte auf die Gewichtsführung (10).
5. Befestigen Sie den oberen Rahmen (4) mit den
zwei M8 x 68mm Schrauben (63) und zwei M8
Muttern mit Nylon-Klemmteil (69) am Pfosten (3).
Ziehen Sie die Muttern mit Nylon-Klemmteil
noch nicht fest.
Befestigen Sie den oberen Rahmen (4) mit einer
M10 x 155mm Schraube (62), zwei M10
Scheiben (70) und einer M10 Mutter mit Nylon-
Klemmteil (68) zwischen den Gewichtsführungen
(10).
Ziehen Sie jetzt alle M10 Muttern mit Nylon-
Klemmteil (68, 69), die in den Schritten 2 und 5
benutzt wurden, fest an.
6. Befestigen Sie den Sitzrahmen (8) mit einer M8 x
70mm Schraube mit V
ierkantansatz (86) und
einem M8 Knopf (82) am Pfosten (3).
Befestigen Sie den Stoßdämpfer (75) mit einer
M4 x 19mm Bohrschraube (76) und einer M4
Scheibe (77) am Sitzrahmen (8).
