Weider Pro 2000 - Arm Assembly

9

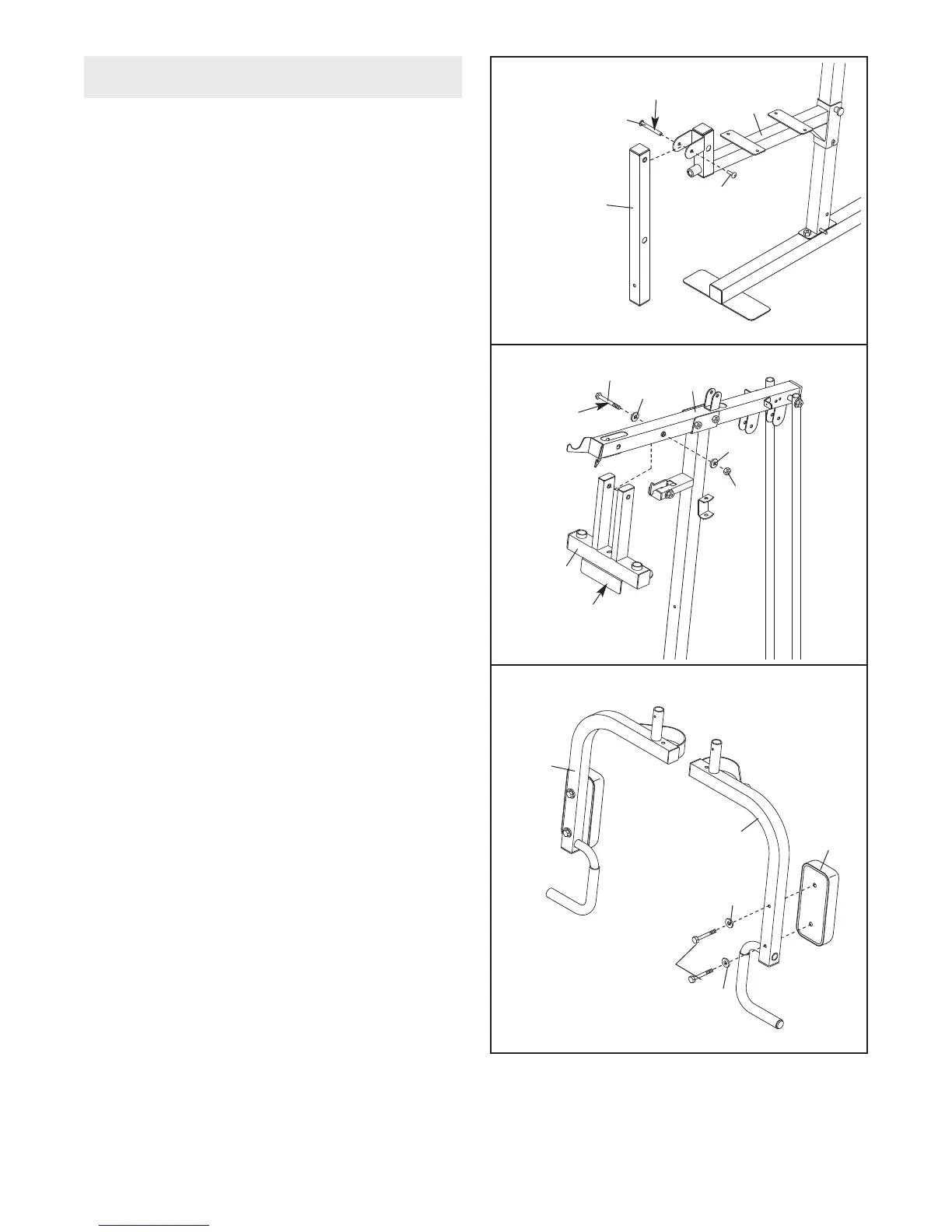

9. Befestigen Sie das Armpolster (20) mit den zwei
M6 x 58mm Schrauben (65) und den zwei M6
Scheiben (73) auf den linken Arm (7).
Wiederholen Sie diesen Vorgang mit dem
rechten Arm (6).
8. Schmieren Sie die M10 x 125mm Schraube (64).
Richten Sie den Druck-Rahmen (5) so aus, wie in
der Abbildung angezeigt. Befestigen Sie den
Druck-Rahmen mit den zwei M10 Scheiben (70)
und einer M10 Mutter mit Nylon-Klemmteil (68) am
oberen Rahmen (4).
Ziehen Sie die Mutter mit
Nylon-Klemmteil nicht zu fest an. Man muss
den Druck-Rahmen leicht drehen können.
7. Schmieren Sie den M10 x 57mm Bolzensatz (81)
mit dem mitgelieferten Schmiermittel. Befestigen
Sie den Beinhebel (9) mit dem Bolzensatz am
Sitzrahmen (8).
Achten Sie darauf, dass der
Stiel des Bolzensatzes durch die beiden
Seiten der Klammer am Sitzrahmen gesteckt
ist. Ziehen Sie den Bolzensatz nicht zu fest
an. Man muss den Beinhebel leicht bewegen
können.
9
8
81
81
Schmieren
7
64
70
70
68
4
5
8
20
7
65
6
73
73
9
Klammer
ARMMONTAGE
Schmieren
