Weidmüller STRIPAX - Návod K Obsluze; Odizolovací Kleště

2997220000/00/10.2023 13
5 mm
3 mm
5 mm
3 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
5 mm
3 mm
5 mm
3 mm
Použitíodpovídajícíurčenémuúčelu
Nástroj je určen k odizolování kabelů. Používejte nástroj
pouze k pracím popsaným v návodu k obsluze.
Bezpečnostnípokyny
– Nepracujte na dílech pod napětím.
– Zakryjte a zajistěte díly pod napětím v blízkosti pracoviště.
Údržba
Pravidelně kontrolujte správnou funkci nástroje. Pokud
nelze provést odpovídající zkoušky na místě, může je
provést výrobce.
Opravy
Nástroj smí opravovat pouze výrobce, jinak by mohlo dojít
k úrazu.
Izolačnímateriál
Vzhledem k různým izolačním materiálům se mohou vý-
sledky odizolování lišit podle chemického složení, tvrdosti
materiálu, teploty nebo vlhkosti. Tyto faktory jsou relevantní
zejména u neharmonizovaných kabelů AWG. Společnost
Weidmüller proto nemůže poskytnout záruku za bezvadný
výsledek ve všech zákaznických aplikacích. Ověřte, zda
je vybraný nástroj vhodný pro váš účel použití. V případě
dotazů se obraťte na servisní službu Weidmüller.

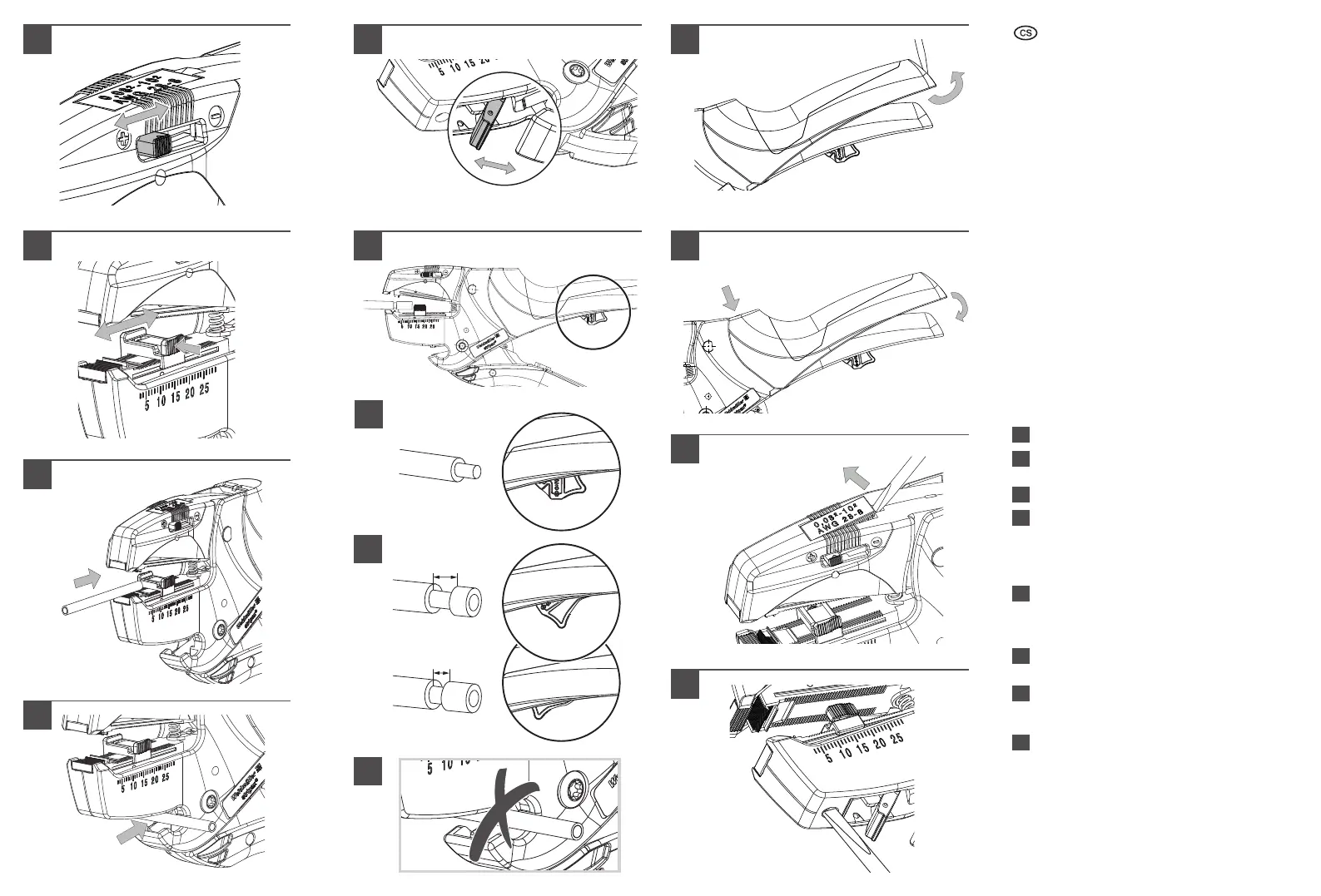

Odizolovacíkleštěnakabely
1
Nastavení hloubky odizolování
2
 Nastavenídorazuvodiče
Nejdříve stiskněte, poté posouvejte!
3
Odizolování
4
 Řezání
a. Řezání pružných a jednožilových vodičů.
Žádné ocelové lanko!
b. Lze dodat ochranu řezání pro zamezení
neúmyslného řezání.
5
 Částečnéodizolování
a. Standardní nastavení
b. Částečné odizolování
c. Při částečném odizolování nelze řezat!
6
 Výměnakrytůrukojetipropřizpůsobení
velikosti úchopu
7
 Značení
Individuální značení značením pro přístroje ESG-9-
20.
8
 Seřízení(pouzeSTRIPAX16)
Dodatečná možnost seřízení.
