Weidmüller STRIPAX - Istruzioni Duso; Utensile Spellafili

2997220000/00/10.2023 5
5 mm
3 mm
5 mm
3 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
5 mm
3 mm
5 mm
3 mm
Uso previsto
L’utensile è destinato alla spellatura di cavi. Utilizzare l’u-
tensile solo per i lavori descritti nelle istruzioni d’uso.
Indicazioni di sicurezza
– Non lavorare su parti sotto tensione.
– Coprire e recintare le parti sotto tensione in prossimità del
luogo di lavoro.
Manutenzione
L’utensile deve essere controllato regolarmente per
vericarne il corretto funzionamento. Se non è possibile
e󰀨ettuare tali controlli in loco, possono essere eseguiti dal
produttore.
Riparazioni
L’utensile può essere riparato solo dal produttore, altrimen-
ti potrebbero vericarsi incidenti per l’operatore.
Materiale isolante
Dato che esistono diversi materiali isolanti, i risultati di
spellatura possono variare a seconda della composizione
chimica, durezza del materiale, temperatura e umidità.
Questi fattori sono validi in particolare per i cavi AWG non
armonizzati. Pertanto, Weidmüller non può assumere alcu-
na garanzia per un risultato perfetto in tutte le applicazioni
dei clienti. Vi preghiamo di vericare se l’utensile scelto è
adatto all’impiego previsto. In caso di domande, contattare
il servizio di assistenza Weidmüller.
Utensilespellalipercavi
1

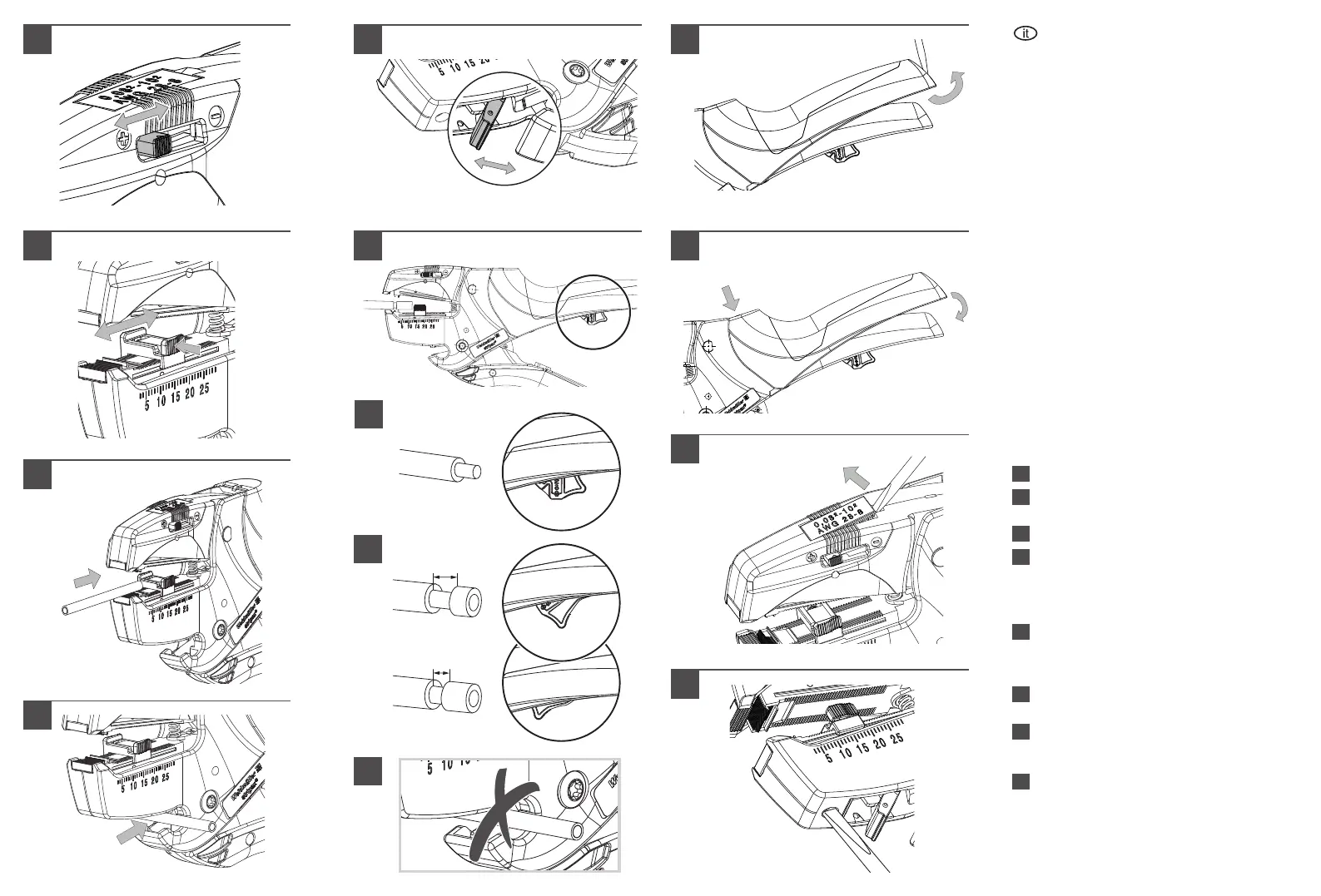

Regolare la profondità di taglio
2
Regolare l’arresto del conduttore
Prima premere e poi regolare!
3
Spellatura
4
Taglio
a. Taglio di conduttori essibili e monolo.
Nessun lo d’acciaio!
b. Protezione da taglio opzionale per prevenire il
taglio involontario.
5
Spellatura parziale
a. Posizione standard
b. Posizioni di spellatura parziale
c. Taglio non possibile per la spellatura parziale!
6
Sostituire le impugnature per adattarle alla
grandezza delle mani
7
 Identicazione
Identicazione individuale con marcatore del
dispositivo ESG-9-20.
8
Regolazione (solo STRIPAX 16)
Possibilità di regolazione aggiuntiva.
