2997220000/00/10.2023 9
3 mm
5 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
Ändamålsenlig användning
Verktyget är avsett för avisolering av kablar. Använd
endast verktyget för de arbeten som beskrivs i bruksan-
visningen.
Säkerhetsanvisning
– Arbeta inte på spänningssatta delar.
– Täck över och spärra av spänningssatta delar nära din
arbetsplats.
Underhåll
Verktyget måste kontrolleras regelbundet med avseende
på felfri funktion. Om lämpliga kontroller inte är möjliga på
plats kan de utföras av tillverkaren.
Reparationer
Verktyget får endast repareras av tillverkaren i annat fall
föreligger risk att operatören drabbas av olycksfall.
Isoleringsmaterial
Eftersom det nns olika isoleringsmaterial kan avisole-
ringsresultaten variera beroende på kemisk samman-
sättning, materialets hårdhet, temperatur och fukt. Dessa
faktorer gäller framför allt för icke-harmoniserade AWG-led-
ningar. Weidmüller kan därför inte överta någon garanti för
ett problemfritt resultat i alla kundtillämpningar. Testa om
det utvalda verktyget är lämpligt för ditt användningsända-
mål. Vi frågor tar du kontakt med Weidmüller Service.

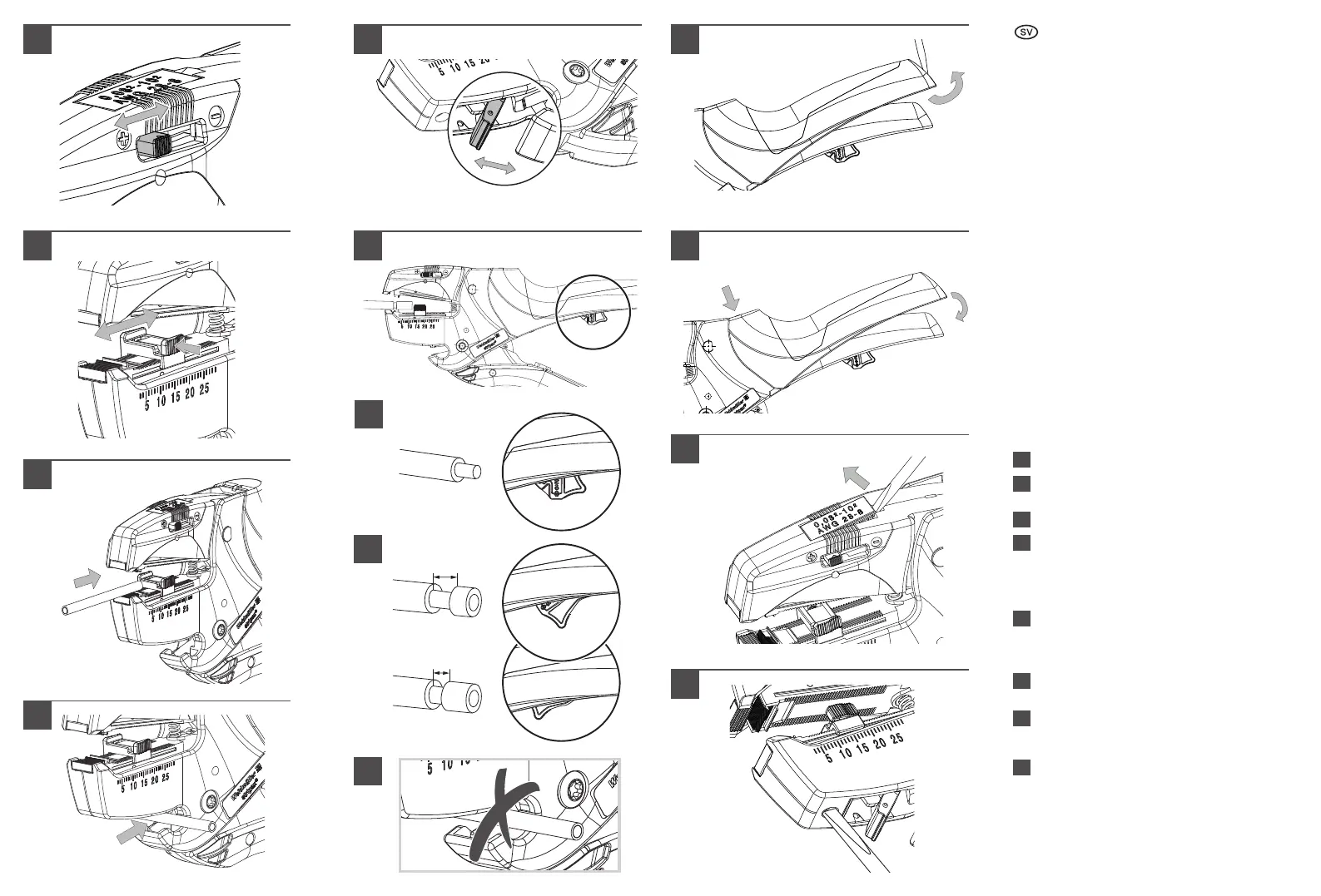

Avisoleringsverktyg för kablar
Inställning av snittdjup
Inställning av ledaranslag
Tryck först, justera sedan!
Avisolera
Kapa
a. Kapa exibla ledningar och ledningar med en tråd.
Inga stålsträngar!
b. Eggskydd kan levereras för att undvika risk för
oavsiktlig kapning.
Delvis avisolering
a. Standardposition
b. Position för delvis avisolering
c. Ingen kapning vid delvis avisolering möjlig!
Byt ut greppskålar för att passa till handens
storlek
Märkning
Individuell märkning med
ESG-9-20-apparatmärkning.
Justera (endast STRIPAX 16)
Ytterligare justeringsmöjlighet.
