2997220000/00/10.2023 6
3 mm
5 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
Uso previsto
La herramienta ha sido diseñada para desaislar cables.
Utilice la herramienta únicamente para los trabajos descri-
tos en el manual de instrucciones.
Indicaciones de seguridad
– No realice trabajos en piezas bajo tensión eléctrica.
– Cubra y delimite las partes bajo tensión eléctrica cercanas
a su lugar de trabajo.
Mantenimiento
La herramienta debe ser revisada periódicamente para
comprobar su correcto funcionamiento. Si no es posible
realizar las pruebas correspondientes in situ, éstas pueden
ser realizadas por el fabricante.
Reparaciones
La herramienta sólo puede ser reparada por el fabrican-
te, de lo contrario pueden producirse accidentes para el
operario.
Material aislante
Al existir muchos tipos de materiales aislantes, los resul-
tados del desaislado pueden variar en función de la com-
posición química, la dureza del material, la temperatura o
la humedad. Estos factores son especialmente aplicables
en el caso de cables AWG no armonizados. Weidmüller no
puede garantizar por tanto un resultado perfecto en todas
las aplicaciones del cliente. Compruebe si la herramienta
seleccionada es adecuada para su nalidad. Para cual-
quier consulta, póngase en contacto con el servicio técnico
de Weidmüller.

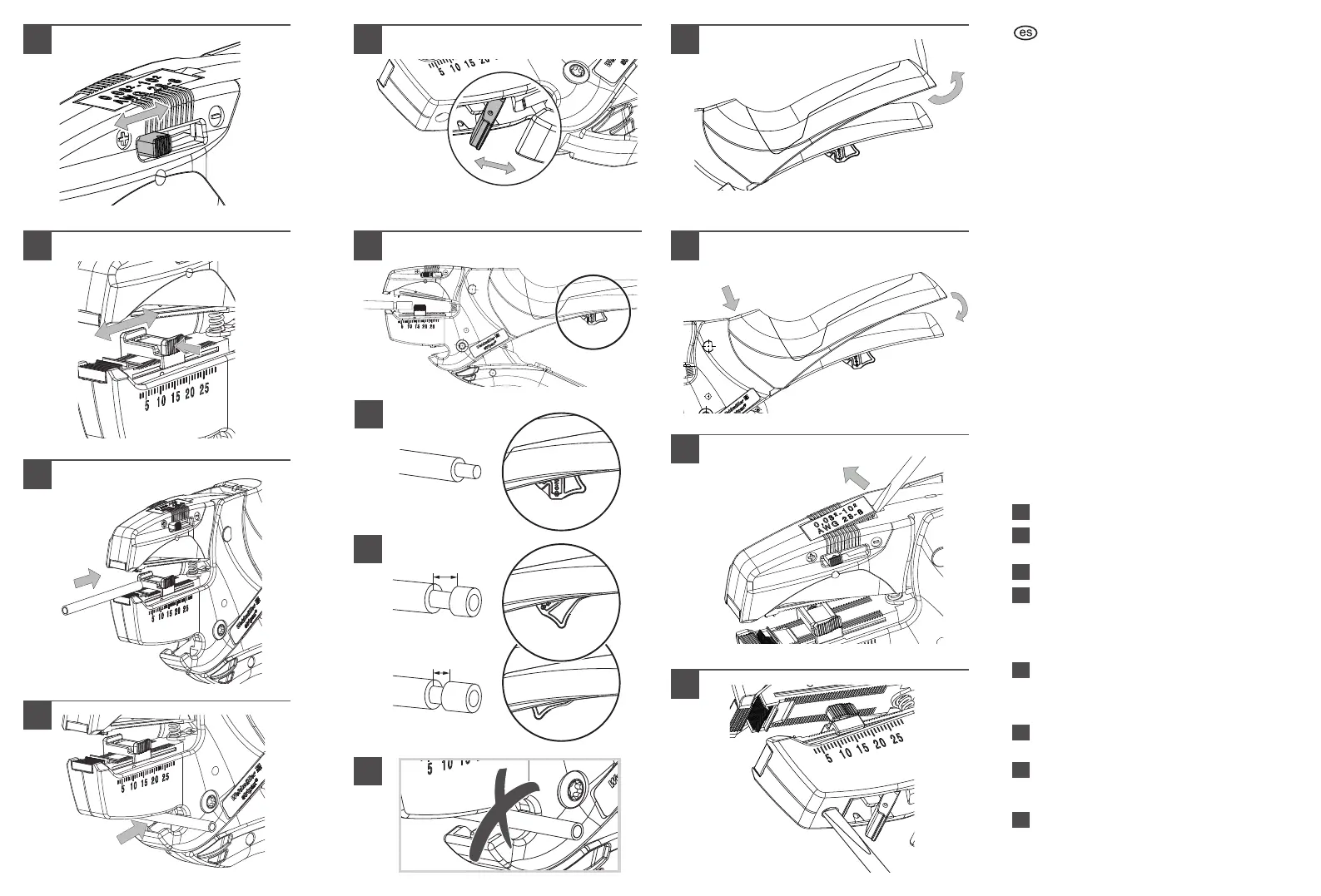

Herramienta para desaislar cables
Ajustar la profundidad de corte
Ajustar el tope del conductor
¡Primero presionar, a continuación ajustar!
Desaislar
Cortar
a. Corte de conductores exibles y rígidos.
¡No cortar alambre de acero!
b. Protector contra corte ajustable para evitar cortes
accidentales.
Desaislado parcial
a. Posición estándar
b. Posiciones de desaislado parcial
c. ¡No es posible cortar con desaislados parciales!
Sustituir las empuñaduras para adaptarlas al
tamaño de la mano
Identicación
Identicación individual con señalizador de
equipos ESG-9-20.
Ajuste (solo STRIPAX 16)
Opción de ajuste adicional.
