2997220000/00/10.2023 4
3 mm
5 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
Utilisation conforme
L’outil est prévu pour dénuder des câbles. Utilisez l’outil
uniquement pour les travaux décrits dans le manuel
d’utilisation.
Consignes de sécurité
– Ne pas travailler sur des pièces sous tension.
– Couvrir et verrouiller les pièces sous tension à proximité de
votre lieu de travail.
Maintenance
Le bon fonctionnement de l’outil doit être vérié régulière-
ment. Si les essais sur place ne sont pas possibles, ils
peuvent être eectués par le fabricant.
Réparations
L'outil doit uniquement être réparé par le fabricant, sinon il
peut y avoir un risque d'accident pour l’exploitant.
Matériau d’isolation
Étant donné qu’il existe diérents matériaux d’isolation,
les résultats de dénudage peuvent varier en fonction de la
composition chimique, de la dureté du matériau, de la tem-
pérature ou de l’humidité. En particulier, ces facteurs sont
applicables aux câbles AWG non harmonisés. Weidmüller
ne peut donc fournir aucune garantie pour un résultat par-
fait dans toutes les applications client. Vériez que l’outil
sélectionné convient pour votre domaine d'application. Pour
toute question, veuillez contacter le service Weidmüller.

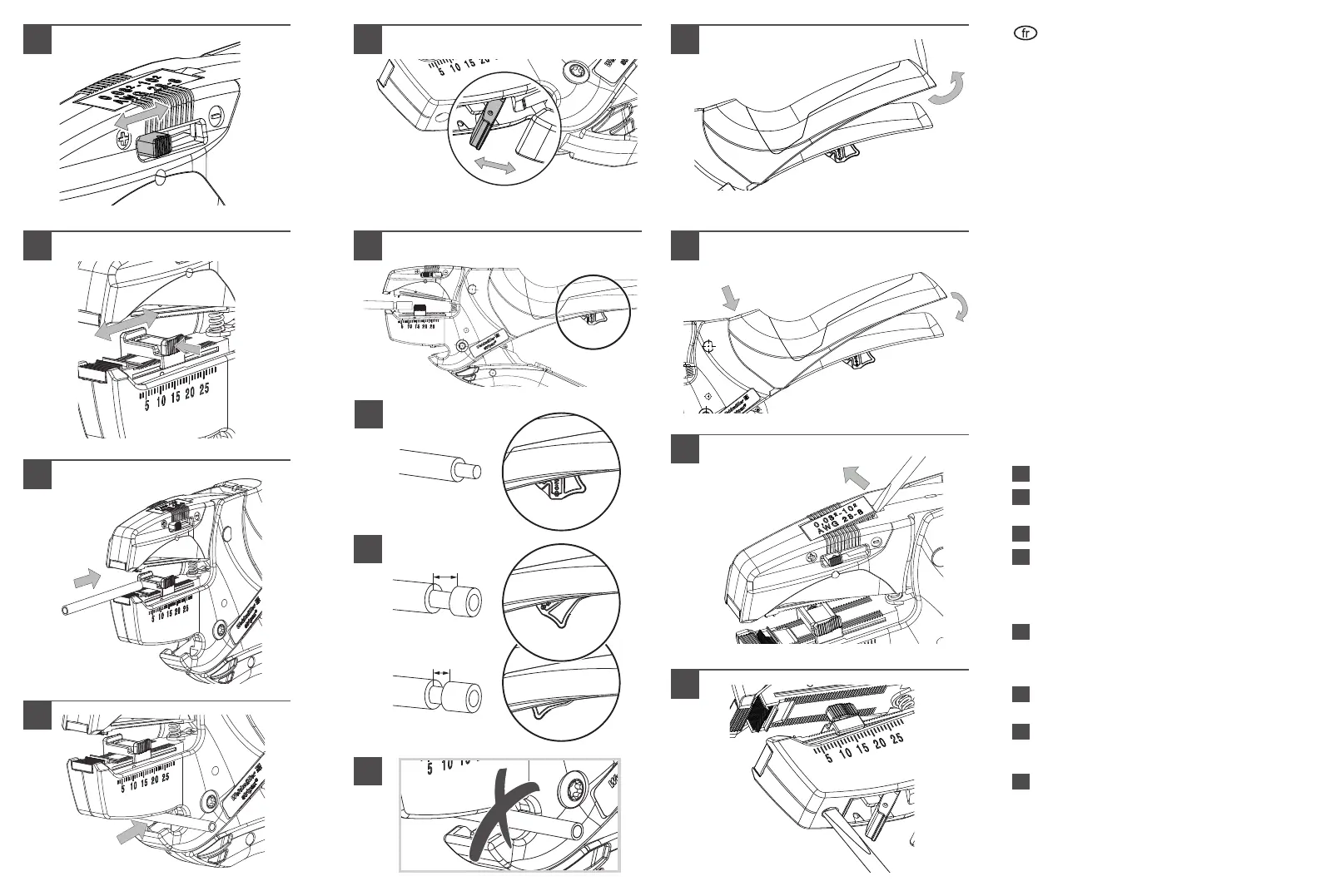

Outil à dénuder pour câbles
Régler la profondeur de coupe
Régler la butée de conducteur
Appuyez d’abord, puis réglez !
Dénuder
Couper
a. Couper des conducteurs exibles et monobrins.
Pas de toron d’acier !
b. Protection anti-coupe ajustable pour éviter les
coupures involontaires.
Dénudage partiel
a. Position standard
b. Dénudages partiels
c. Pas de coupure possible pour le dénudage partiel !
Remplacerlespoignéesdecoquepourdénir
la taille de la main
Identication
Identication individuelle avec repérage
d’équipements et appareillages ESG-9-20.
Ajuster (uniquement STRIPAX 16)
Option d’ajustement supplémentaire.
