Weidmüller STRIPAX - MM²; AWG; 操作说明书

2997220000/00/10.2023 14
5 mm
3 mm
5 mm
3 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
5 mm
3 mm
5 mm
3 mm

规定用途
本工具用于对电缆进行剥皮。只能将工具用于操作说明书
中所述的作业。
安全注意事项
– 不得在有电的工件上作业。
– 遮盖并拦住您工位附近有电的工件。
维护
必须定期检查工具的功能是否正常。如果无法在现场进行相
应的检查，则可由生产商进行检查。
维修
只允许生产商维修工具，否则可能为运营商带来事故。
绝缘材料
由于有大量不同的绝缘材料，因此剥皮效果可能因化
学成份、材料硬度、温度或湿度而变化。这些因素尤
其适用于不一致的 AWG 导线。因此 Weidmüller 无
法保证在所有客户用途中都能实现完美的效果。请检
查选定的工具是否适合您的用途。如有问题，请联系
Weidmüller 服务部。

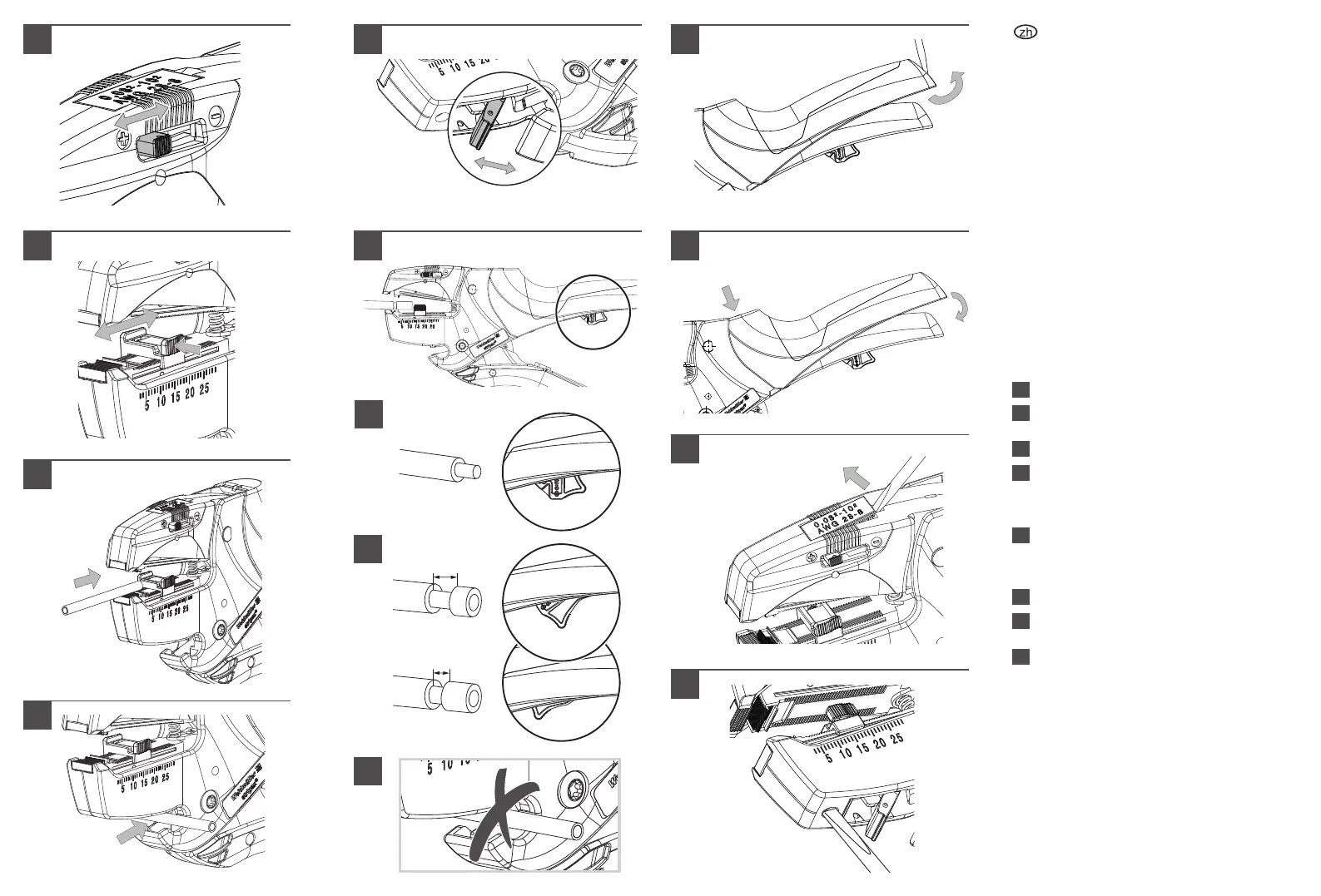

电缆剥线工具
1
调整剥离深度
2
调整导线限位挡块
先按下，再调节
3
剥皮
4
切割
a. 切割柔性和单股导线。
不能切割钢绞线！
b. 切割保护可进给，以免意外切割
5
部分剥离
a. 默认位置
b. 部分剥离
c. 在部分剥离时无法切割！
6
更换内把手，以按照手的尺寸调整
7
标识
使用 ESG-9-20 设备打标机个性化标识。
8
调整（仅限STRIPAX16）
额外的调整方式。
