2997220000/00/10.2023 2
5 mm
3 mm
5 mm
3 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
5 mm
3 mm
5 mm
3 mm
Bestimmungsgemäßer Gebrauch
Das Werkzeug ist für das Abisolieren von Kabeln vorge-
sehen. Verwenden Sie das Werkzeug nur für die in der
Bedienungsanleitung beschriebenen Arbeiten.
Sicherheitshinweise
Arbeiten Sie nicht an unter Spannung stehenden Teilen.
Abdecken und abschranken von unter Spannung stehen-
den Teilen in der Nähe Ihres Arbeitsplatzes.
Wartung
Das Werkzeug muss regelmäßig auf einwandfreie Funkti-
on geprüft werden. Sollten entsprechende Prüfungen vor
Ort nicht möglich sein, können diese vom Hersteller vorge-
nommen werden.
Reparaturen
Das Werkzeug darf nur durch den Hersteller repariert
werden, andernfalls können Unfälle für den Bediener
entstehen.
Isolationsmaterial
Da es viele unterschiedliche Isolationsmaterialien gibt,
können die Abisolierergebnisse je nach chemischer Zu-
sammensetzung, Materialhärte, Temperatur oder Feuchtig-
keit variieren. Diese Faktoren gelten insbesondere für nicht
harmonisierte AWG-Leitungen. Weidmüller kann daher
keine Gewährleistung für ein einwandfreies Ergebnis in
allen Kundenanwendungen übernehmen. Prüfen Sie, ob
das ausgewählte Werkzeug für Ihren Einsatzzweck geeig-
net ist. Bei Fragen, wenden Sie sich an den Weidmüller
Service.

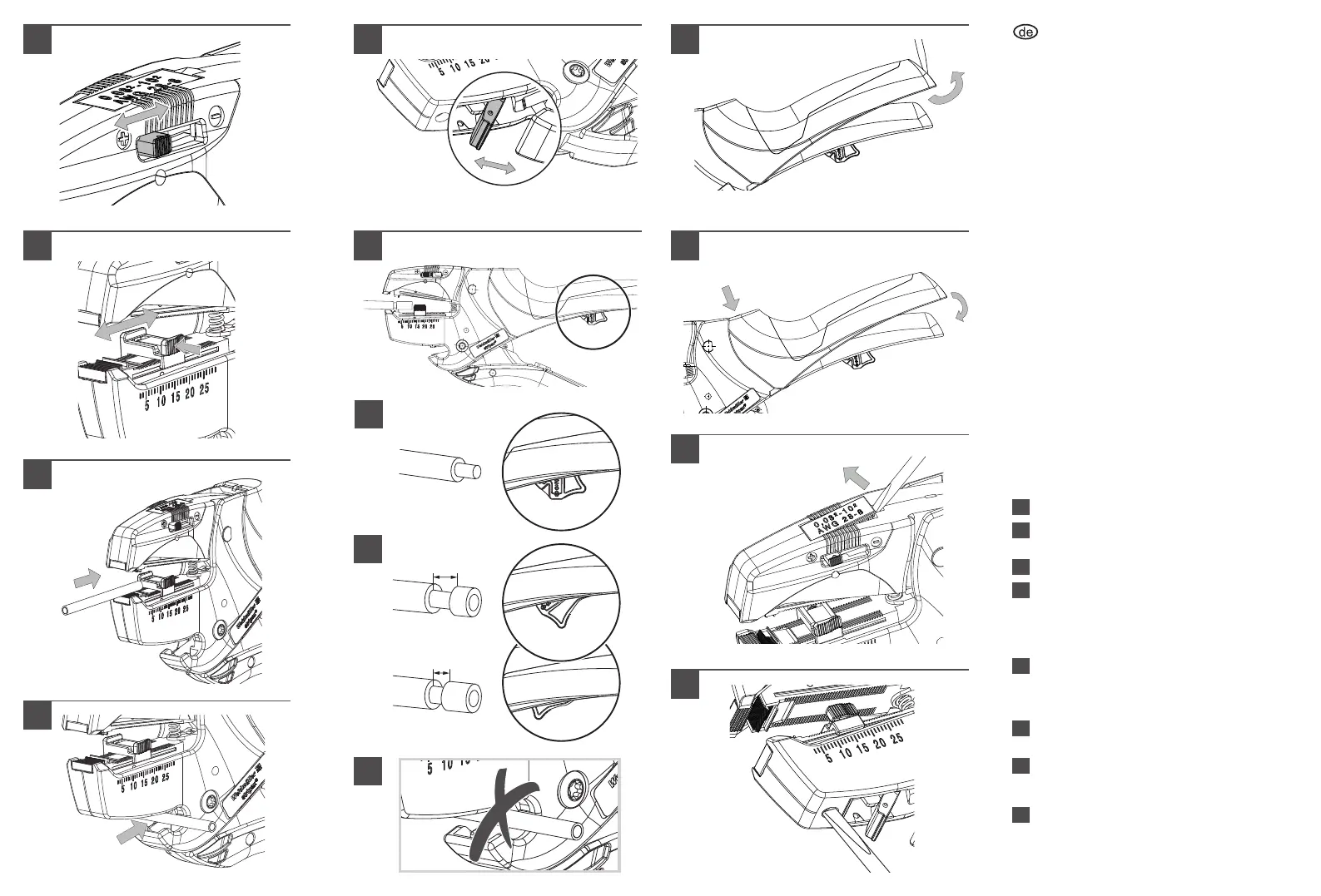

Abisolierwerkzeug für Kabel
1
Schnitttiefe einstellen
2
Leiteranschlag einstellen
Erst drücken, dann verstellen!
3
Abisolieren
4
Schneiden
a. Schneiden von exiblen und eindrähtigen Leitern.
Keine Stahllitze!
b. Zustellbarer Schneidschutz, um unbeabsichtigtes
Schneiden zu vermeiden.
5
Teilabisolieren
a. Standardstellung
b. Teilabisolierstellungen
c. Kein Schneiden bei Teilabisolieren möglich!
6
Gri󰀨schalenaustauschenzur
Handgrößenabstimmung
7
Kennzeichnung
Individuelle Kennzeichnung mit
ESG-9-20-Gerätemarkierer.
8
Justieren (nur STRIPAX 16)
Zusätzliche Justiermöglichkeit.
