2997220000/00/10.2023 7
5 mm
3 mm
5 mm
3 mm
1
4a
5a
4b
5b
6b
2
3
6a
7
5c
8
5
5 mm
3 mm
5 mm
3 mm
Utilização pretendida
A ferramenta foi concebida para descarnar cabos. Utilize a
ferramenta apenas para os trabalhos descritos no manual
de instruções.
Indicações de segurança
Não trabalhe em peças sob tensão.
Cubra e isole as peças sob tensão nas proximidades do
seu posto de trabalho.
Manutenção
A ferramenta deve ser vericada regularmente quanto ao
seu funcionamento perfeito. Se não for possível realizar
vericações correspondentes no local, estas podem ser
realizadas pelo fabricante.
Reparações
A ferramenta pode apenas ser reparada pelo fabricante.
Caso contrário, existe risco de acidentes para o operador.
Material isolante
Uma vez que existem diversos materiais isolantes, os
resultados da decapagem podem variar consoante a com-
posição química, dureza do material, temperatura ou humi-
dade. Estes fatores aplicam-se, nomeadamente, a cabos
AWG não harmonizados. Por isso, a Weidmüller não pode
assumir qualquer garantia para um resultado perfeito em
todas as aplicações dos clientes. Verique se a ferramenta
selecionada é indicada à sua nalidade. Em caso de dúvi-
das, consulte a assistência da Weidmüller.

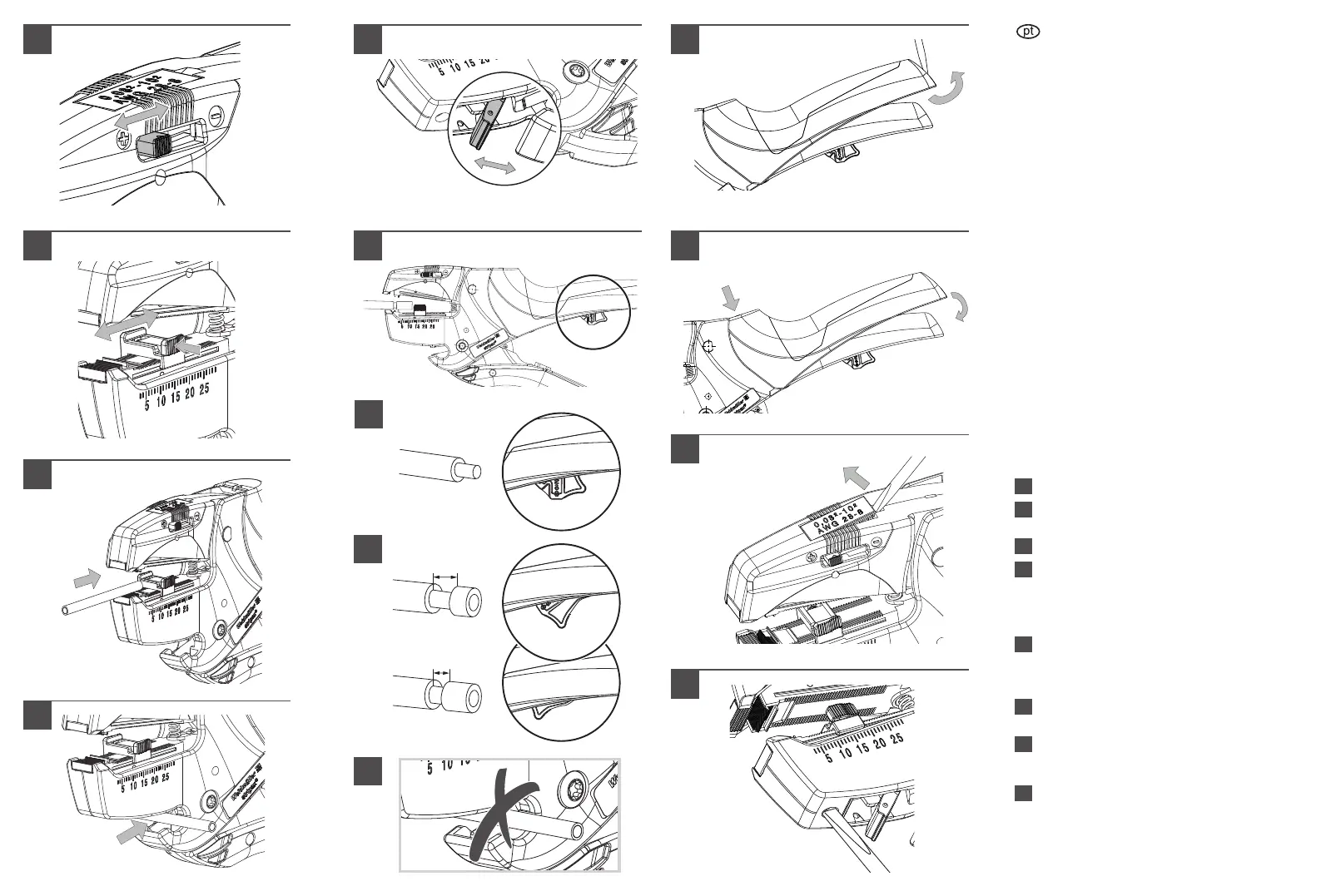

Ferramenta de decapagem para cabos
1
Ajuste da profundidade do corte
2
Ajuste da paragem do condutor
Pressionar primeiro, ajustar depois!
3
Descarnar
4
Cortar
a. Corte de cabos exíveis e monolares.
Não cabos de aço!
b. Proteção de corte ajustável para evitar cortes
inadvertidos.
5
Decapagem parcial
a. Posição padrão
b. Posições de decapagem parcial
c. Sem possibilidade de corte na decapagem parcial!
6
Substituição das capas das pegas para
determinação do tamanho da mão
7
Etiquetagem
Etiquetagem individual com
marcador de aparelho ESG-9-20.
8
Ajuste (apenas STRIPAX 16)
Possibilidade de ajuste adicional.
