Beoogd gebruik
Het gereedschap is bedoeld voor het strippen van kabels.
Gebruik het gereedschap alleen voor de in de gebruiks-
aanwijzing beschreven werkzaamheden.
Veiligheidsaanwijzingen
– Werk niet aan onder spanning staande delen.
– Onder spanning staande delen in de buurt van uw werkplek
afdekken en afschermen.
Onderhoud
Het gereedschap moet regelmatig worden gecontroleerd
op correcte werking. Indien geschikte tests ter plaatse
niet mogelijk zijn, kunnen deze door de fabrikant worden
uitgevoerd.
Reparaties
Het gereedschap mag alleen door de fabrikant worden
gerepareerd, anders kan er gevaar ontstaan voor de be-
diener.
Isolatiemateriaal
Omdat er veel verschillende isolatiematerialen zijn, kunnen
de stripresultaten afhankelijk van de chemische samen-
stelling, de hardheid van het materiaal, de temperatuur en
de vochtigheid variëren. Deze factoren zijn in het bijzonder
van toepassing op niet-geharmoniseerde AWG-kabels.
Weidmüller kan daarom geen perfect resultaat garanderen
voor alle toepassingen van de klant. Controleer of het ge-
selecteerde gereedschap geschikt is voor uw toepassing.
Neem bij vragen contact op met Weidmüller Service.

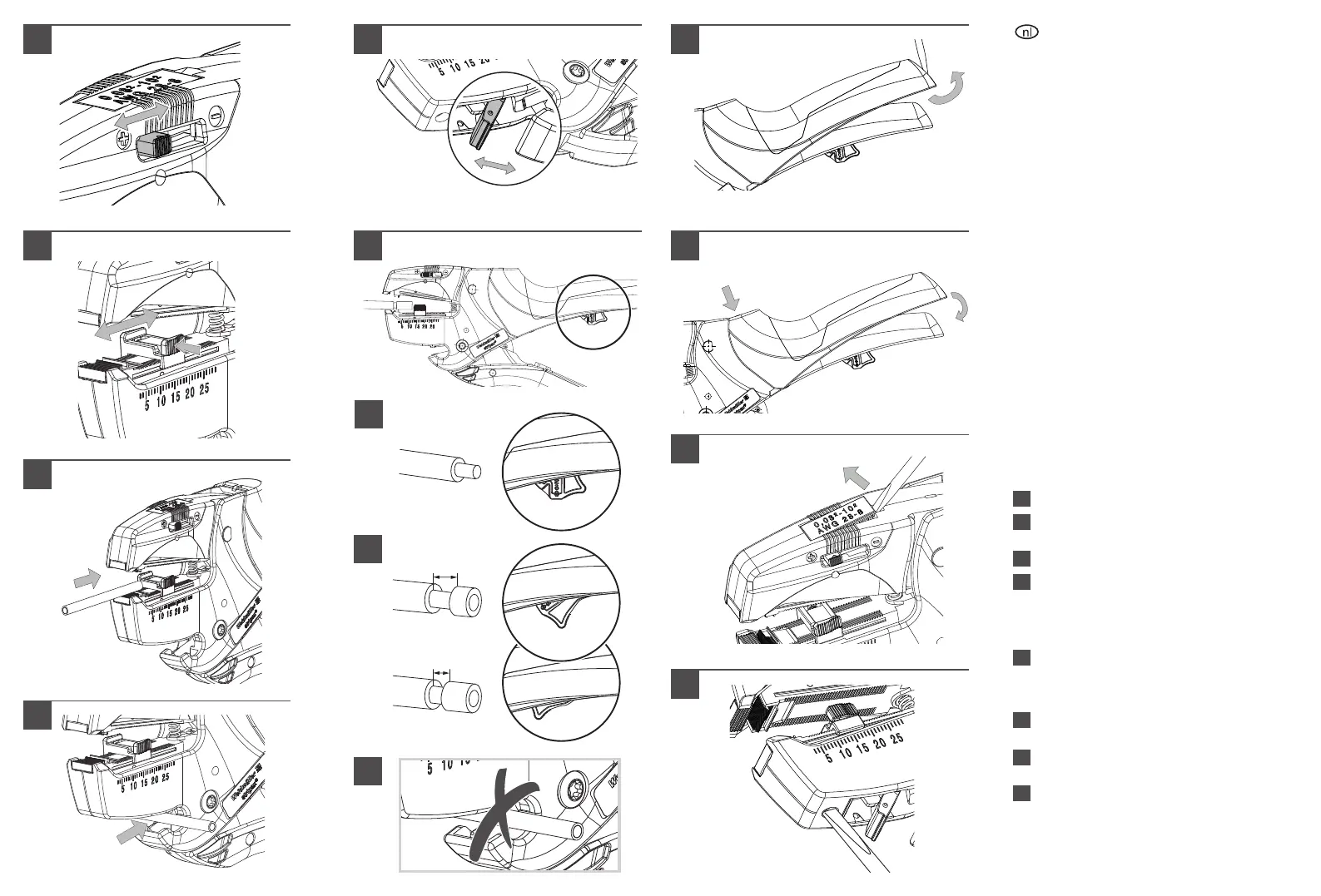

Stripgereedschap voor kabels
Snijdiepte instellen
Geleideraanslag instellen
Eerst drukken, dan instellen!
Strippen
Snijden
a. Snijden van exibele en enkeldradige geleiders.
Geen staaldraad!
b. Instelbare snijbescherming om onbedoeld snijden
te voorkomen.
Gedeeltelijk strippen
a. Standaard instelling
b. Posities voor gedeeltelijk strippen
c. Snijden bij gedeeltelijk strippen niet mogelijk!
Handgreep vervangen voor aanpassing aan
de handgrootte
Markering
Individuele markering met ESG-9-20-apparaatmarker.
Afstellen (alleen STRIPAX 16)
Extra afstelmogelijkheid.
