PAGE 41
POUR LE TECHNICIEN SEULEMENT
NE PAS ENLEVER NI DÉTRUIRE
TESTS DE DÉPANNAGE
IMPORTANT : Les procédures suivantes peuvent
nécessiter l’utilisation de sondes à aiguilles pour
mesurer la tension. Ne pas utiliser des sondes à
aiguilles endommagera les connecteurs.
TEST Nº 1 : Contrôle de la tension
du MCA
Ce test permet de déterminer la présence de la
tension d’alimentation adéquate pour les circuits
de commande électroniques de la machine. On
assume dans ce test que le courant d’alimentation
est à la tension requise à la prise murale.
1. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
2. Vérifier que les tensions de ligne de la
prise de courant sont bonnes, 240 V CA
(électrique biphasée), 208 V CA (électrique
triphasée) ou 120 V CA (gaz).
S’il y a une tension sur la ligne, passer
à l’étape 3.
S’il n’y a pas de tension sur la ligne, vérifier
si le disjoncteur s’est déclenché ou si un
fusible est grillé. Si le disjoncteur ne s’est
pas déclenché, demander au client de
consulter un électricien qualifié.
3. Retirer la console pour accéder aux
composants électroniques de la machine.
4. MCA V CA – Avec un voltmètre réglé sur
courant alternatif CA, brancher la sonde noire
à P8-3 (N) du MCA et la sonde rouge à P9-2
(L1). (Voir figure 2.) Brancher la sécheuse ou
reconnecter la source de courant électrique.
S’il y a une tension de 120 V CA, débrancher
la sécheuse ou déconnecter la source de
courant électrique et passer à l’étape 5.
S’il n’y a pas une tension de 120 V CA,
débrancher la sécheuse ou déconnecter
la source de courant électrique et exécuter
le TEST nº 2 : Connexions d’alimentation,
page 42.
5. MCA +5V CC – Avec un voltmètre
réglé sur courant continu CC, débrancher le
connecteur P2 du MCA et brancher la sonde
noire à P2-3 (mise à la terre) du MCA et la
sonde rouge à P2-1 (+5 V CC). Brancher
la sécheuse ou reconnecter la source de
courant électrique.
S’il y a une tension de +5 V CC,
débrancher la sécheuse ou déconnecter
la source de courant électrique et passer
à l’étape 8.
S’il n’y a pas une tension de +5 V CC,
passer à l’étape 6.
6. Débrancher la sécheuse ou déconnecter la
source de courant électrique. Débrancher P14
du MCA. Brancher la sécheuse ou reconnecter
la source de courant électrique et répéter l’étape 5.

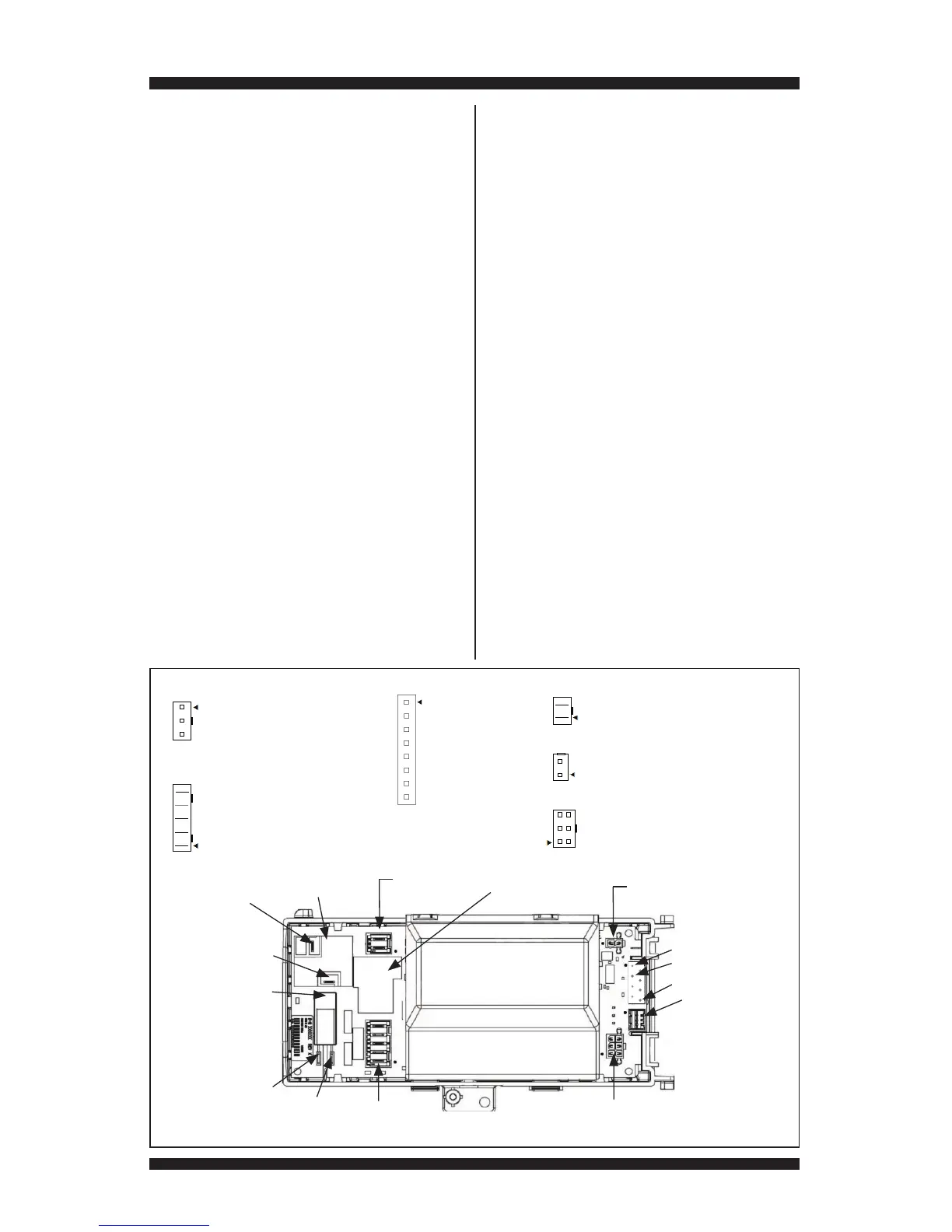

Figure 2 - Brochages et connecteurs du MCA
8
3
P2 – LARGE VERS L’IU (+5 V CC)
P2-1 N +5 V CC
P2-2 BU DONNÉES
P2-3 JA 5 V TERRE
P8 – ÉLECTROVANNE D’ADMISSION
D’EAU/CONTACTEUR DE LA PORTE
P8-5 OUVERT
P8-4 TAN CONT. DE LA PORTE
P8-3 BL NEUTRE
P8-2 VE/JA TERRE DE CHASSIS
P8-1 R ÉLECTROVANNE
D’ADMISSION D’EAU (SUR CERTAINS MODÈLES)
P5 – +12 V CC
P5-1
P5-2
P5-3 12 V TERRE
P5-4
P5-5
P5-6
P5-7
P5-8 +12 V CC
P9 – MOTEUR/L1
P9-2 N L1
P9-1 BU CL MOTEUR
P13 – CAPTEUR D’HUMIDITÉ
P13-2 R CAPTEUR D’HUMIDITÉ
P13-1 N CAPTEUR D’HUMIDITÉ
P14 – THERMISTANCES
P14-6 R/BL THERM. DE DÉCHARGE
P14-5 N MODÈLE RTN (À GAZ)
P14-4 N MODÈLE (À GAZ)
P14-3 R/BL THERM. DE DÉCHARGE
P14-2 R THERM. D’ENTRÉE
P14-1 R THERM. D’ENTRÉE
P13
P2
P9
P14
P8
K3
K2
K1
Relais de chauffage nº 1
(Gaz et élect.)
L1 – N
Élément chauffant (E) – V
Élément chauffant (G) – R
Relais de chauffage nº 2
(Élect. seulement)
L1 – N
Élément chauffant – V
Relais du moteur
•
= broche 1
P5-1
P5-3
P5-8
