Contacteur centrifuge (moteur)
• MCA (sous la console)
• Interface utilisateur (IU)
• Thermistance d’entrée
(Gaz)
• Buse d’introduction d’eau
•
Électrovanne d’admission d’eau
• Coupe-circuit thermique
• Thermistance d’entrée
(Électrique)
•
Thermostat de température
maximale
• Élément chauffant
Lampe du
tambour
Contacteur
de la porte
(La position
peut varier
entre les
modèles)
• Module du moteur
• Fusible thermique
• Thermistance de décharge
• Rubans du détecteur d’humidité

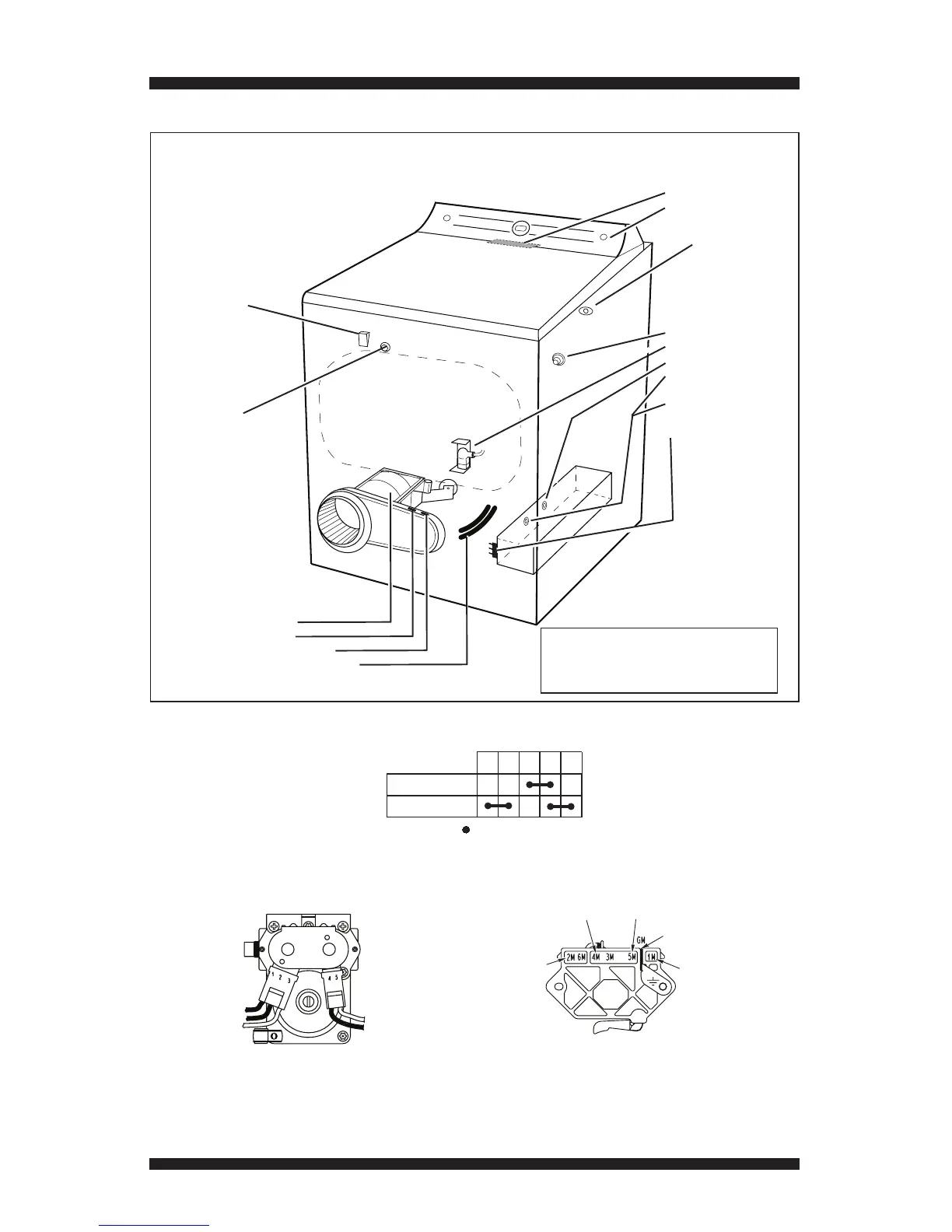

Figure 16 - Positions des composants.
NOTE: Consulter la Figure 10b,
page 46, pour avoir les positions des
composants de la sécheuse à gaz.
Noir
Bleu clair
Bleu clair
Blanc
Blanc
Électrovanne à gaz, sécheuse à gaz Contacteur du moteur
d’entraînement enfichable
Rouge
Bleu clair Blanc
Vert-Jaune
Rouge-Blanc (Électrique)
Rouge (Gaz)
