PAGE 43
POUR LE TECHNICIEN SEULEMENT
NE PAS ENLEVER NI DÉTRUIRE
7. Vérifier visuellement que TOUS les connecteurs
sont complètement insérés dans l’IU.
8. Réassembler tous les pièces et panneaux.
9. Brancher la sécheuse ou reconnecter
la source de courant électrique.
10. Exécuter les étapes sous “Mode de test
de service”, page 34, pour vérifier la réparation.
SÉCHEUSE À GAZ :
1. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
2. Retirer le couvercle qui se trouve sur le
coin supérieur droit à l’arrière de la sécheuse.
Voir figure 3, page 42.
3. Vérifier que le cordon d’alimentation est
correctement raccordé au câblage de la
sécheuse. Voir figure 5.
4. Accéder aux composants électroniques de la
machine sans débrancher de câblage allant vers
le MCA.
5. Avec un ohmmètre, vérifier la continuité entre
la broche neutre (N) de la fiche de branchement
et la broche P8-3 (conducteur blanc) du MCA.
La partie gauche de l’illustration à la figure 6
identifie la position de la broche neutre (N) de la
fiche de branchement. Voir également figure 2,
page 41.
S’il y a continuité, passer à l’étape 6.
S’il n’y a pas de continuité, défaire la
connexion entre le conducteur blanc
du câblage principal et le cordon
d’alimentation, à l’emplacement indiqué à la
figure 5. Tester la continuité du conducteur
neutre du cordon d’alimentation selon les
indications de la figure 6. S’il y a un circuit
ouvert, remplacer le cordon d’alimentation.
Sinon passer à l’étape 6.
6. D’une manière similaire, vérifier la continuité
entre la broche L1 de la fiche de branchement
et la broche P9-2 (conducteur noir) sur le MCA.
S’il y a continuité, passer à l’étape 7.
S’il n’y a pas de continuité, contrôler la
continuité sur le cordon d’alimentation
d’une manière similaire à ce qui est décrit
à la figure 6, mais pour le conducteur L1
du cordon d’alimentation.
S’il y a un circuit ouvert, remplacer le cordon
d’alimentation. Sinon, réinstaller le câblage
principal.
7. Vérifier visuellement que TOUS les connecteurs
sont complètement insérés dans le MCA.
8. Vérifier visuellement que TOUS les connecteurs
sont complètement insérés dans l’IU.
9. Réassembler tous les pièces et panneaux.
10. Brancher la sécheuse ou reconnecter
la source de courant électrique.
11. Exécuter les étapes sous “Mode de test
de service”, page 34, pour vérifier la réparation.
TEST nº 3 : Circuit du moteur
Ce test permet de contrôler le câblage du
moteur et le moteur lui-même. Les composants
suivants font partie du système du moteur :
COM
Neu
G
L1
L1
M
asse
N
Neu
N
G
Masse

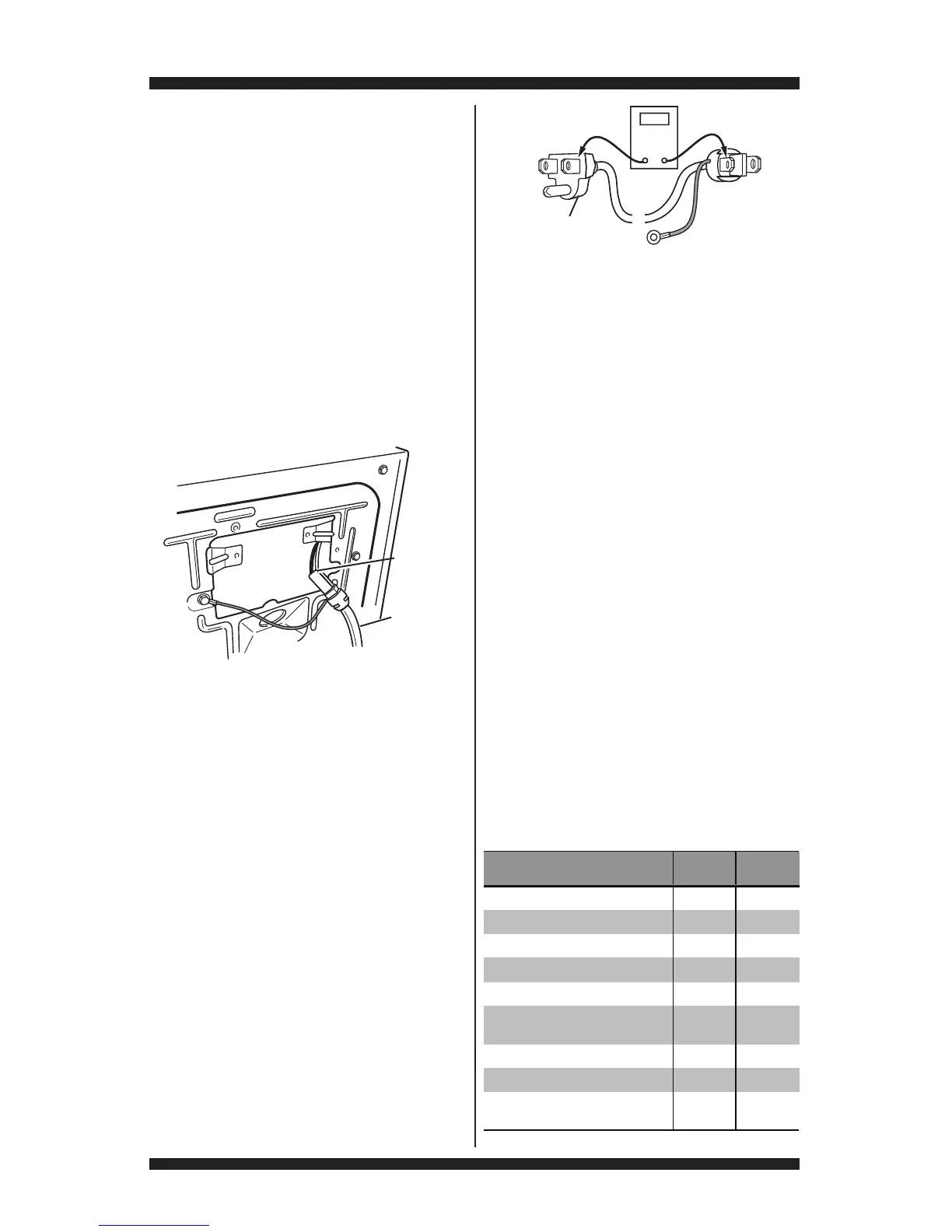

Figure 5 - Raccordement entre cordon
d’alimentation et câblage pour une sécheuse à gaz.
Figure 6 - Bornes du cordon d’alimentation
électrique, sécheuse à gaz.
Fiche de
branchement
Composant du
système du moteur
Sécheuse
électrique
Sécheuse
à gaz
Courroie du tambour
üü
Contacteur de la porte
üü
Câblage/raccordement
üü
Fusible thermique
ü
non
Moteur d’entraînement
üü
Contacteur du tensionneur
de courroie
üü
Contacteur centrifuge
üü
Module de commande
électronique de la machine
üü
Condensateurs du moteur
üü
Cordon
d’alimentation
Câblage
