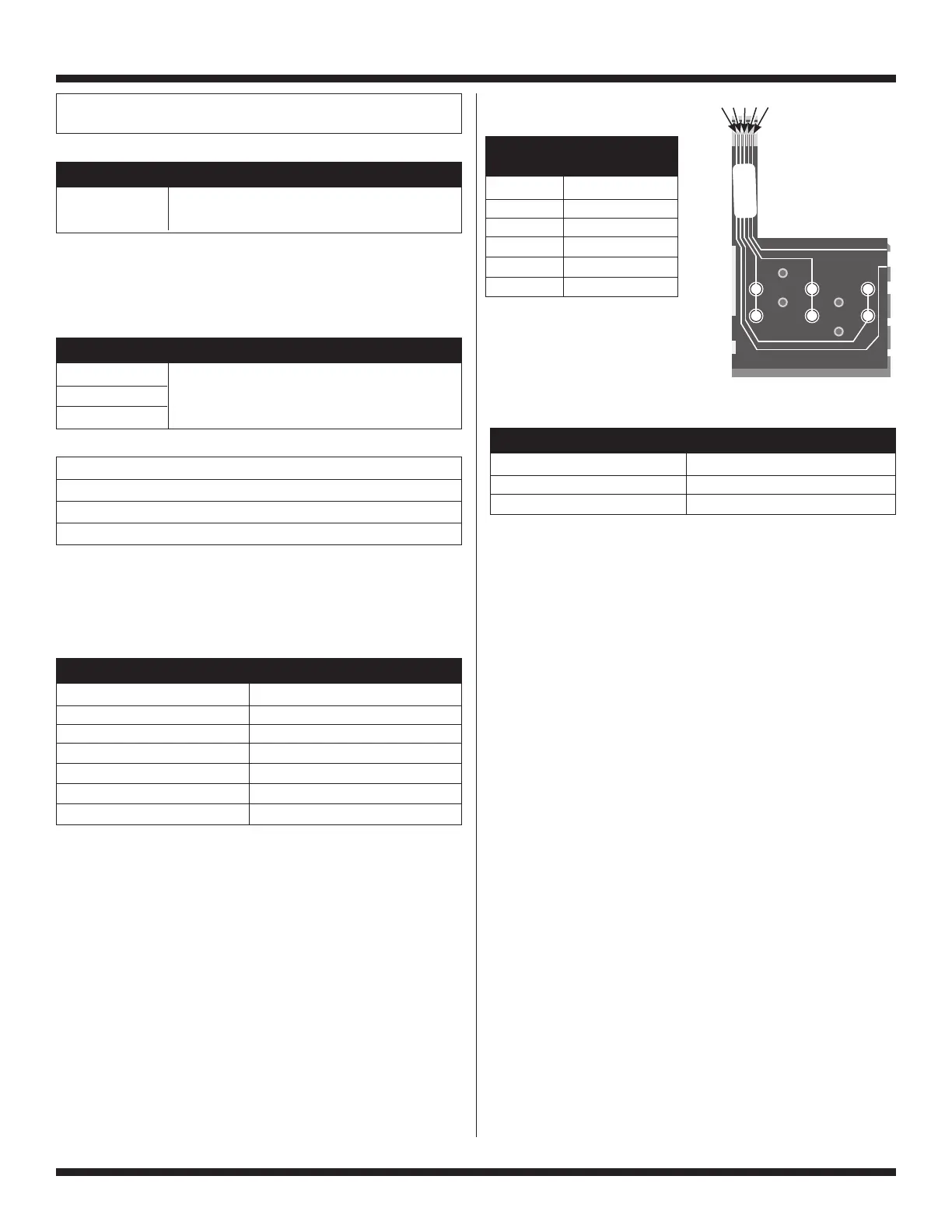

À L’USAGE DU TECHNICIEN SEULEMENT, NE PAS ENLEVER OU DÉTRUIRE
Veiller à effectuer les tests de diagnostic avant de remplacer
les composants du système.
Test de continuité du moteur de pompe
Broches
Résultats
1 à 2 Normal = environ 12,3 Ω
Anormal = infinie
Test de continuité du moteur
1. Débrancher la laveuse ou déconnecter la source de courant
électrique.
2. Débrancher le faisceau de câblage du moteur et mesurer la
résistance du moteur. Utiliser le tableau suivant:
Broches
Résultats
1 à 2 Normal = environ 6,45 Ω
2 à 3 Anormal = infinie
1 à 3
Capteur de température d’eau
1. Débrancher la laveuse ou déconnecter la source de courant
électrique.
2. Débrancher le faisceau de câblage du capteur de température
d’eau et mesurer la résistance du capteur. Utiliser le tableau
suivant. La condition anormale est un circuit ouvert.
Température
Résultats
32 °F (0 °C) 35,9 kΩ
86 °F (30 °C) 9,7 kΩ
104 °F (40 °C) 6,6 kΩ
122 °F (50 °C) 4,6 kΩ
140 °F (60 °C) 3,2 kΩ
158 °F (71 °C) 2,3 kΩ
203 °F (96 °C) 1 kΩ
Test de continuité
des touches
A 4 et 5
B 2 et 5
C 3 et 5
D 4 et 1
E 2 et 1
F 3 et 1
Principal 30 à 35 ohms
Bleu à bleu 1 ohm
Blanc à blanc 2 ohms
Jaune à bleu 0,5 ohms
Connecteur de transformateur
F
C
E
B
D
A
WSH138255 REV A
WSH135640001
DC 03/13/09
18:34:00 [WSH 4876]
5 4 3 2 1
Tableau des températures d’eau
Eau chaude 113 °F (45 °C)
Eau tiède 91,4 °F (33 °C)
Eau froide Robinet
Réglage de température Température cible
Bouton
Vérifier entre
les contacts
