適用於內置式的安裝說明
將木製的面板安裝到機門上，並將洗衣乾衣機推
入櫃內
如在安裝木製的面板後才需要將洗衣乾衣機推入
至最終安裝的位置，在此情況下，我們建議將其
保留在原包裝中。木製面板的包裝設計，可使它
完整安裝到洗衣乾衣機上，而無需將其包裝完全
拆下(見下圖)。
覆蓋在洗衣乾衣機表面的木製面板厚度不得少
於13毫米，可以在右側或左側鉸接。我們建議
將木製面板鉸接在與洗衣乾衣機機門相同的一
側 - 左側。
- 6粒A型螺釘，長度為 13 毫米。
- 2粒B型螺釘，長度為 25毫米；用於將磁貼固
定到洗衣乾衣機上。
- 4粒C型螺釘，長度為15毫米；用於將鉸鏈支撐
件安裝到洗衣乾衣機上。
- 4粒D型螺釘，長度為7毫米；用於將鉸鏈安裝
在支撐件上。
將零件安裝到洗衣乾衣機的表面上
- 將鉸鍵支撐件(圖1)安裝在左側兩個孔位(箭頭
所示部分應面向機身內側)，使用C型螺釘將墊
片(圖4/B)固定在支撐件和表面之間。
- 將磁貼安裝在另一側的頂部，使用B型螺釘將
兩個墊片(圖4/B)固定在磁貼和表面之間。

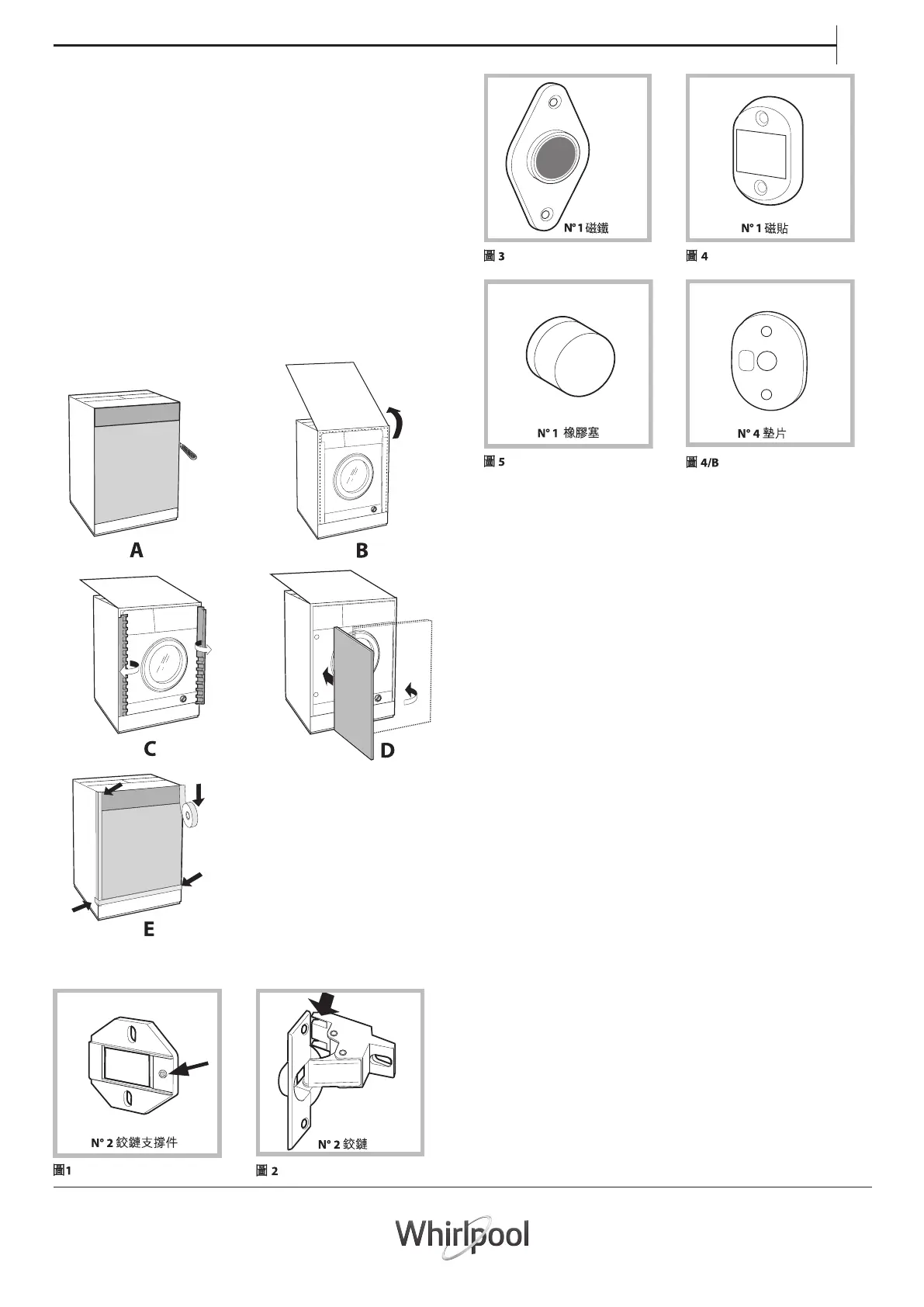

機門固定零件 (參考圖. 1-2-3-4-5)
使用鑽孔模板
- 要追蹤面板左側孔的位置，將鑽孔模板對準木
製面板的左上側並開孔。
- 要追蹤面板右側孔的位置，將鑽孔模板對準木
製面板上的右上側並開孔。
- 在面板上鑽開適當大小的孔，用於放置鉸鏈、
橡膠塞及磁鐵。
將零件放到木板(門)上
- 將鉸鏈插入孔中並用四粒A型螺釘固定。
- 將磁鐵插入鉸鏈另一側的頂孔，並用兩粒B型
螺絲固定。
- 將橡膠塞放入木製面板的底孔。並將木製面板
安裝到洗衣乾衣機上。
