32
將面板安裝到洗衣乾衣機上
將鉸鏈的頂端位置(圖2中的箭頭所示)插入鉸鏈
孔中，然後將面板推向洗衣乾衣機的表面。用
D型螺釘固定兩個鉸鏈。
固定底座
如果洗衣乾衣機安裝在廚櫃底內，則需要安裝
一個或兩個導向器用於固定底座(如圖8所示)。
根據底座模具的位置調整深度，如有必要，將
底座固定在導軌上(圖9)。
如何組裝底座導軌(圖8)：
使用螺釘R固定角度P，將底座導軌Q插入機身
預設的插槽，於合適位置，使用螺釘R將其鎖
定到角度P。
將洗衣乾衣機推入櫃內
- 將洗衣乾衣機推入廚櫃底內，將其與廚櫃對齊
如圖6所示。
- 調節可調腳架，將洗衣乾衣機提升到合適的高
度。
- 如要因地腳線的高度調整木製板的水平，請使
用C和D螺釘調校鉸鏈位置，如圖7所示。
重要：確保洗衣乾衣機底座靠在地板上。
提供調節洗衣乾衣機高度的配件
調整洗衣乾衣機的高度
- 洗衣乾衣機的高度可從815毫米調至835毫米。
如果您需要將洗衣乾衣機放置在高於上述高度
的位置，則需要使用以下配件將其提升至最高
870毫米：2個橫桿(G)；4個機腳(H)；4個螺絲
(I)；4個螺母(L)，然後執行以下操作(圖11)：
- 移除4個原有的機腳，在洗衣乾衣機前部放置
橫桿G，使用螺釘I將其固定到位(將其轉入原
有的機腳位置)，然後插入新機腳H。
- 在洗衣乾衣機背面重複相同的動作。
- 現在調整機腳H，將洗衣乾衣機從高度835毫米
調高到870毫米。
- 達到所需高度後，將螺母L鎖定在橫桿G上。
- 要將洗衣乾衣機高度調整到870毫米至900毫米
之間，您需要安裝裝飾條M，先將機腳H調整
到所需高度。
如以下安裝裝飾條：
鬆開位於洗衣乾衣機頂蓋前部的三個螺釘N，安
裝裝飾條M，如圖12所示，然後轉緊螺絲N。

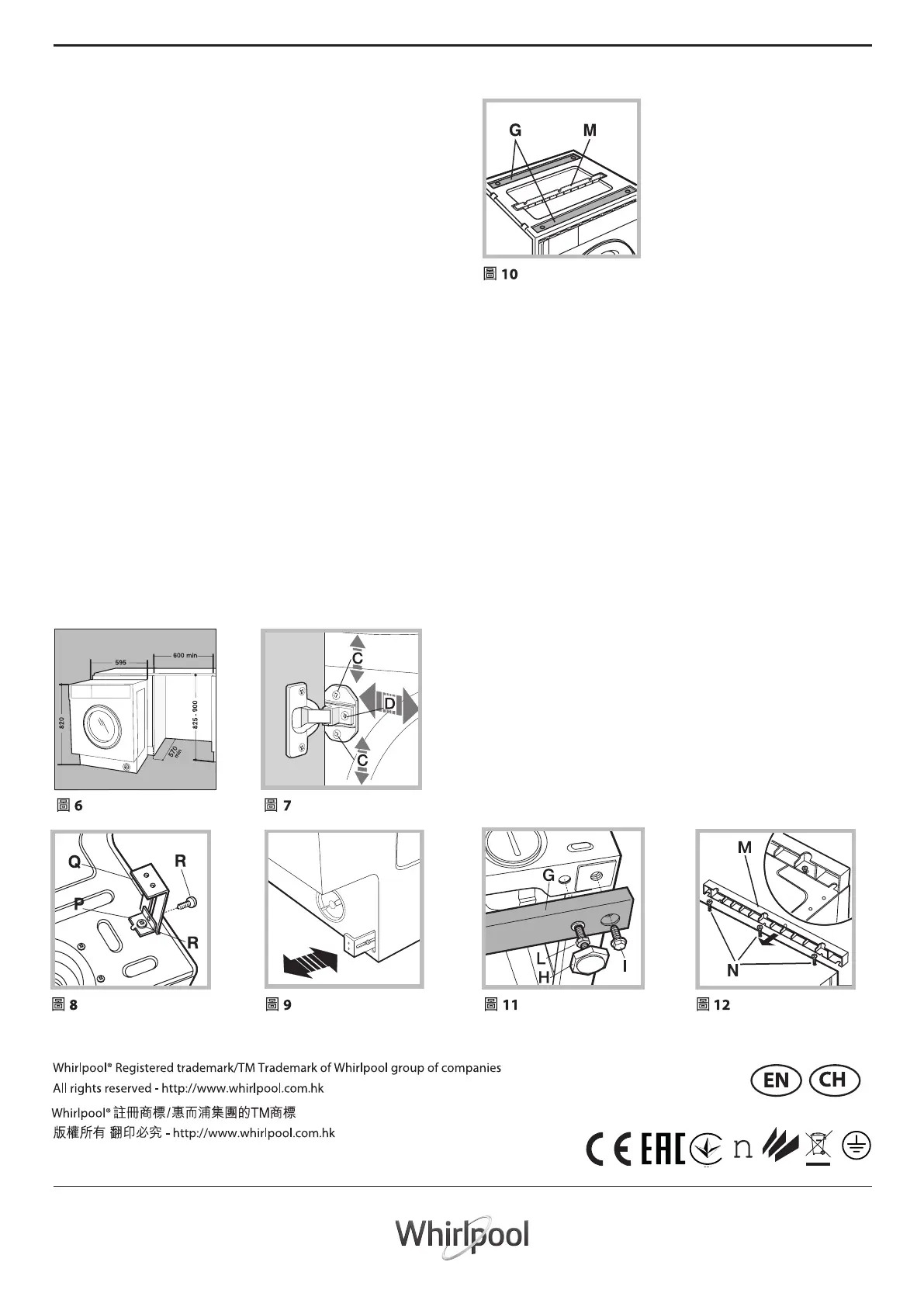

以下配件可在頂蓋找到(圖
10)：2個橫桿(G)，1個裝
飾條(M)
在洗衣乾衣機的滾筒內可
以找到以下配件：
4個機腳(H)，
4個螺絲(I)，
4個螺絲(R)，
4個螺母(L)，
2個底座導軌(Q)
