Drift 15
MAN1246 (04/10/2018)
Låsning
Transportera alltid med vingarna och mellanramen i sina upphöjda, låsta lägen.
Låsning av vingar
1. Höj upp vingen till den övre positionen.
2. Ta bort Klik-stiftet och låsstiftet från deras förvaringslägen.
3. Placera låsstiftet i låsläget och säkra med Klik-stiftet.
4. Upprepa steg 1 till 3 för motsatt vinge.
5. Sänk cylindern mot låsningsstängerna (Figur 2).
Låsning av mellansektion för < 3 m transport
1. Använd hydraulcylindern för att höja upp klipparen till sitt högsta läge.
2. Installera 152 mm av kitet för slaglängdsreglering enligt bilden.
3. Sänk klipparen mot stoppen och bekräfta att cylinderlängden är 660 mm
och att den maximala transportbredden är mindre än tre meter (figur 2)
.

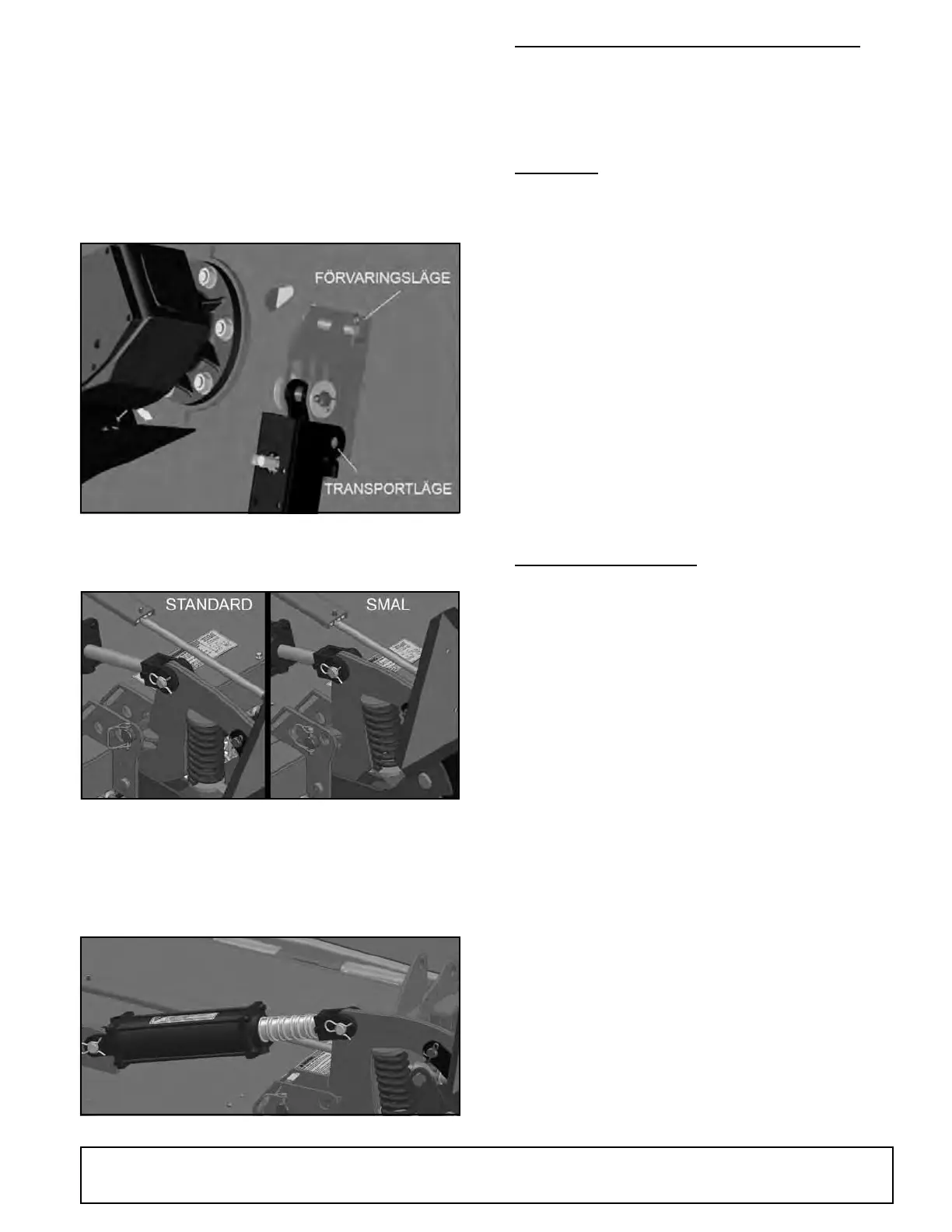

Figur 2. Låsstift för transport
Låsning av mellansektion
1. Använd hydraulcylindern för att höja upp klipparen till sitt högsta läge.
2. Ta bort Klik-stiftet och låsstiftet från deras förvaringslägen (Figur 3).
Figur 3. Transportlåsstiftet i lägen för normal och smal bredd
3. Placera låsstiftet och Klik-stiftet i låsläge och sänk klipparen mot låsstiftet
såsom visas i Figur 3.
4.
För en transportbredd på 3 m ska låspinnen placeras i låsläget för smal bredd.
5. För att sänka klipparen innan drift höjer man först klipparen genom att
föra ut hydraulcylindern. Flytta sedan låsstiftet från låsningsläge till
förvaringsläge (Figur 4).
6. Sänk klipparen till önskad klipphöjd.
Figur 4. Transportlåsstift i driftläge
ANVÄNDNING AV DOMKRAFT UNDER TRANSPORT
1. Stanna bogserfordonet på en säker plats, stäng av motorn och lägg i
parkeringsväxel och parkeringsbroms.
2. Placera domkraften under den bakre mellanramens skena där etikett
nr. 19 är placerad. (Information om etiketter och deras placering finns på
sidan 7 och 9under Säkerhetsinformation.)
3. Lyft bara tillräckligt högt för att reparera hjulet eller däcket.
FÖRVARING
Följ dessa steg när du ställer in klipparen för förvaring:
1. Rengör klipparen innan förvaring. Se sida 19 för rengöringsinstruktioner.
Förvara på plan, fast mark.
2. Koppla loss drivlinan och säkra i ett läge över mark.
3. Sänk vingarna till marken.
4. Höj klipparens mellansektion och fäst transportstången i upphöjt läge.
5. Fäst parkeringsstöd och höj tungans vikt så den släpper från traktorns
dragstång.
6. Placera kilblock framför och bakom mellansektionens och varje vinges
bakhjul för att förhindra att hjulen rullar.
7. Använd pallbockar för att palla upp mellansektionens fyra hörn samt
även vingarna.
8. Ta bort hydraulslangar efter att traktorn har stängts av och allt
systemtryck släppts genom att använda ventilreglagen flera gånger.
9. Ta bort säkerhetsbogseringskedjan.
10. Ta bort hållstiftet och dragstångens robusta stift.
11. Montera låset för icke godkänd draganordning på dragöglan eller
kulkopplingen.
• För montering på dragögla, sätt in den medföljande anordningen genom
dragöglan och fäst med det medföljande låset.
• För montering i kulkoppling, öppna anordningen och för in den nedre
delen i kulkopplingen. Stäng anordningen. Lås med medföljande häng-
lås.
12. Håll barn och andra personer borta från förvaringsutrymmet.
CHECKLISTA INNAN DRIFT
(ÄGARENS ANSVAR FÖRE VARJE ANVÄNDNING)
___ Granska och följ alla säkerhetsföreskrifter och information om
säkerhetsetiketter på sida 5 till sida 9.
___ Kontrollera att alla säkerhetsetiketter sitter på plats och är i gott skick.
Byt ut om de är skadade.
___ Kontrollera att utrustningen är ordentligt fastsatt på traktorn enligt
instruktionerna.
___ Se till att drivlinans fjäderaktiverade låsstift eller kragar glider fritt och
sitter stadigt i kraftuttagets spår på traktorn.
___ Kontrollera alla smörjpunkter och smörj enligt anvisningarna
i smörjinformationen. Se till att kraftuttagets glidanslutning är smord
och att växellådans oljenivå är tillräcklig.
___ Ställ in traktorns kraftuttag på rätt varvtal för din utrustning.
___ Smörj på alla platser för som ska fettas in. Se till kraftuttagsaxelns
glidanslutning är smord.
___ Kontrollera att alla hydraulslangar och anslutningar är i gott skick och
inte läcker innan traktorn startas. Kontrollera att slangar inte är vridna,
böjda kraftigt, bockade, slitna eller hårt spända. Byt ut skadade slangar
omedelbart.
___ Kontrollera att alla fästelement har monterats och dragits åt ordentligt.
___ Kontrollera klipphöjden och riktningsinställningen.
___ Höj och sänk utrustningen för att se till att luft töms från
hydraulcylindrar och slangar. Höj och sänk utrustningen för att se till att
luft töms från hydraulcylindrar och slangar.
___ Kontrollera att klingorna är vassa och att de sitter säkert, och
kontrollera även att skäreggen är placerad så att de förs framåt med
en moturs rotation för mellansektionen och höger vinge, men istället
medurs för vänster vinge.
___ Se till att traktorns överrullningsskydd och säkerhetsbälte är i gott
skick. Se till att säkerhetsbältet är säkert fastsatt under drift.
___ Kontrollera att alla skydd och höljen är korrekt monterade och i gott
skick. Byt ut om de är skadade.
___ Innan motorn startas måste föraren vara i traktorns säte med
säkerhetsbältet fastsatt. Placera växeln i neutralläge eller
parkeringsläge, tryck i bromsen och koppla ur traktorns kraftuttag.
___ Inspektera området som ska bearbetas och ta bort stenar, grenar eller
andra hårda föremål som kan slungas iväg och orsaka skada.
___ Inspektera gummi- eller kedjeskyddet och byt ut eventuellt skadade
gummiskydd eller kedjelänkar.
___ Se till att traktorns 3-punkts-lyftlänkar inte kommer åt hydraulslangar
eller drivlinan oavsett svängvinkel.
