Woods Batwing BW15.50E - Tilleg; Tabell for Boltmoment

22 Tillegg
Tabell for boltmoment og -størrelser (Rev. 28/3/2007)

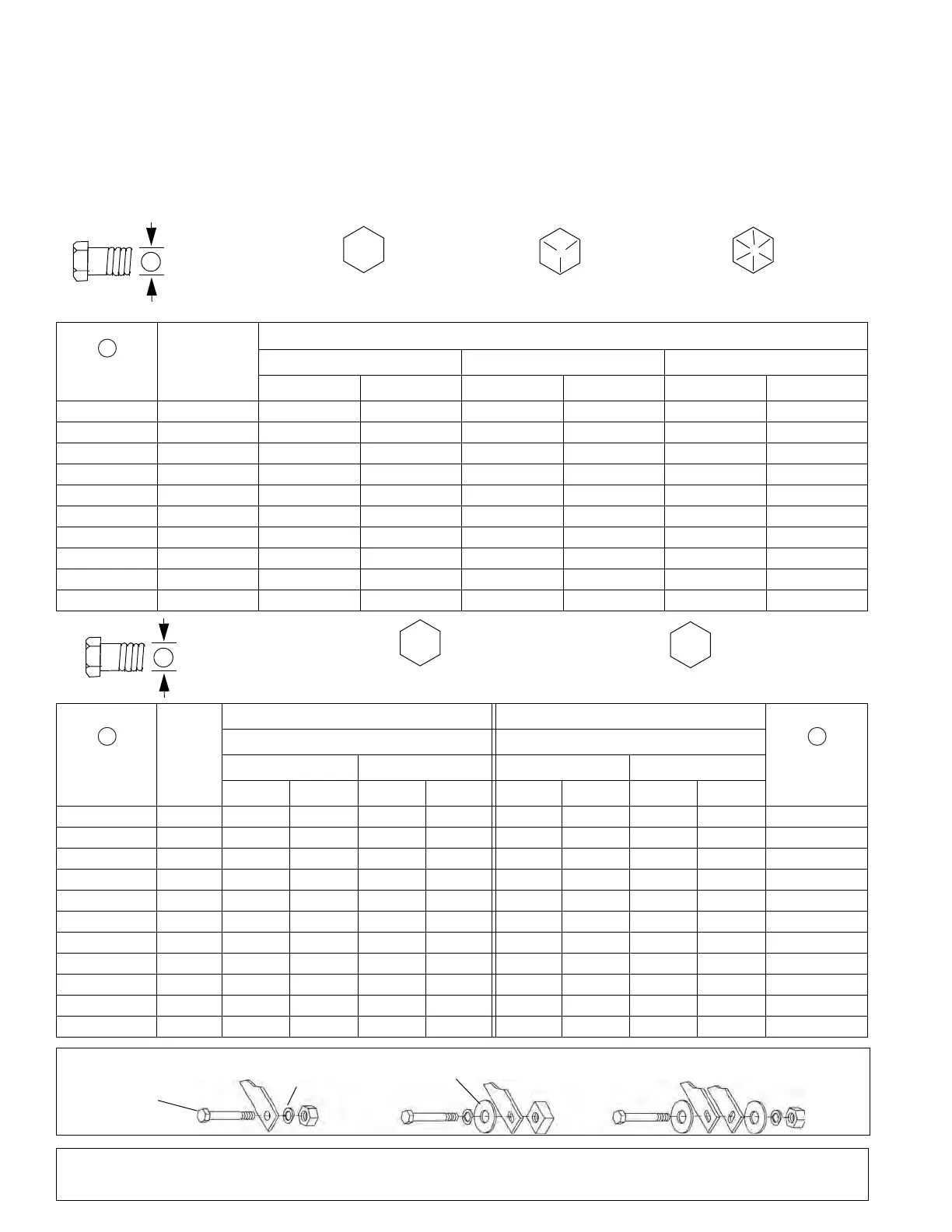

TABELL FOR BOLTMOMENT
Trekk alltid til maskinvaren i henhold til disse verdiene med mindre en annen momentverdi eller tiltrekkingsprosedyre er
oppgitt for en spesifikk bruk.
Fester må alltid erstattes med samme kvalitet som er spesifisert i delelisten til håndboken.
Bruk alltid egnet verktøy for tiltrekking: SAE for SAE-verktøy og metrisk for metrisk verktøy.
Påse at festegjengene er rene og at du engasjerer gjengene riktig.
Alle momentverdier er angitt i henhold til spesifikasjonene som brukes i maskinvaredefinisjonene SAE J1701 MAR 99
og J1701M JUL 96.
Diameter
(tommer)
Nøkkel
Størrelse
MARKERING PÅ HODET
SAE 2 SAE 5 SAE 8
lbs-ft N-m lbs-ft N-m lbs-ft N-m
1/4"7/16"6 8 10131418
5/16"1/2"121719262737
3/8"9/16"233135474967
7/16"5/8"3648557578106
1/2" 3/4" 55 75 85 115 120 163
9/16" 13/16" 78 106 121 164 171 232
5/8" 15/16" 110 149 170 230 240 325
3/4" 1-1/8" 192 261 297 403 420 569
7/8" 1-5/16" 306 416 474 642 669 907
1" 1-1/2" 467 634 722 979 1020 1383
Diameter og
gjengeavstan
d (millimeter)
Nøkkelst
ørrelse
GROVE GJENGER FINE GJENGER
Diameter og
gjengeavstan
d (millimeter)
MARKERING PÅ HODET MARKERING PÅ HODET
Metrisk 8.8 Metrisk 10.9 Metrisk 8.8 Metrisk 10.9
N-m lbs-ft N-m lbs-ft N-m lbs-ft N-m lbs-ft
6 x 1,0 10 mm 8 6 11 8 8 6 11 8 6 x 1,0
8 x 1,2513 mm2015272021162922 8 x 1,0
10 x 1,516 mm392954404130574210 x 1,25
12 x 1,75 18 mm 68 50 94 70 75 55 103 76 12 x 1,25
14 x 2,0 21 mm 109 80 151 111 118 87 163 120 14 x 1,5
16 x 2,0 24 mm 169 125 234 173 181 133 250 184 16 x 1,5
18 x 2,5 27 mm 234 172 323 239 263 194 363 268 18 x 1,5
20 x 2,5 30 mm 330 244 457 337 367 270 507 374 20 x 1,5
22 x 2,5 34 mm 451 332 623 460 495 365 684 505 22 x 1,5
24 x 3,0 36 mm 571 421 790 583 623 459 861 635 24 x 2,0
30 x 3,0 46 mm 1175 867 1626 1199 1258 928 1740 1283 30 x 2,0
A
MOMENTTA-
BELL FOR
SAE-SERIEN
SAE-
bolthodeidentifik
asjon
SAE Grade 2
(ingen streker)
SAE Grade 5
(3 radiale streker)
SAE Grade 8
(6 radiale streker)
A
MOMENTTA-
BELL FOR
METRISK SERIE
Metrisk bolthodei-
dentifikasjon
8,8
Beregnet
Grade 10.9
10,9
Beregnet
Grade 8.8
A
A
A
Vanlige skivemonteringer
Låseskive
Flat skive
8/9/00
Bolt
