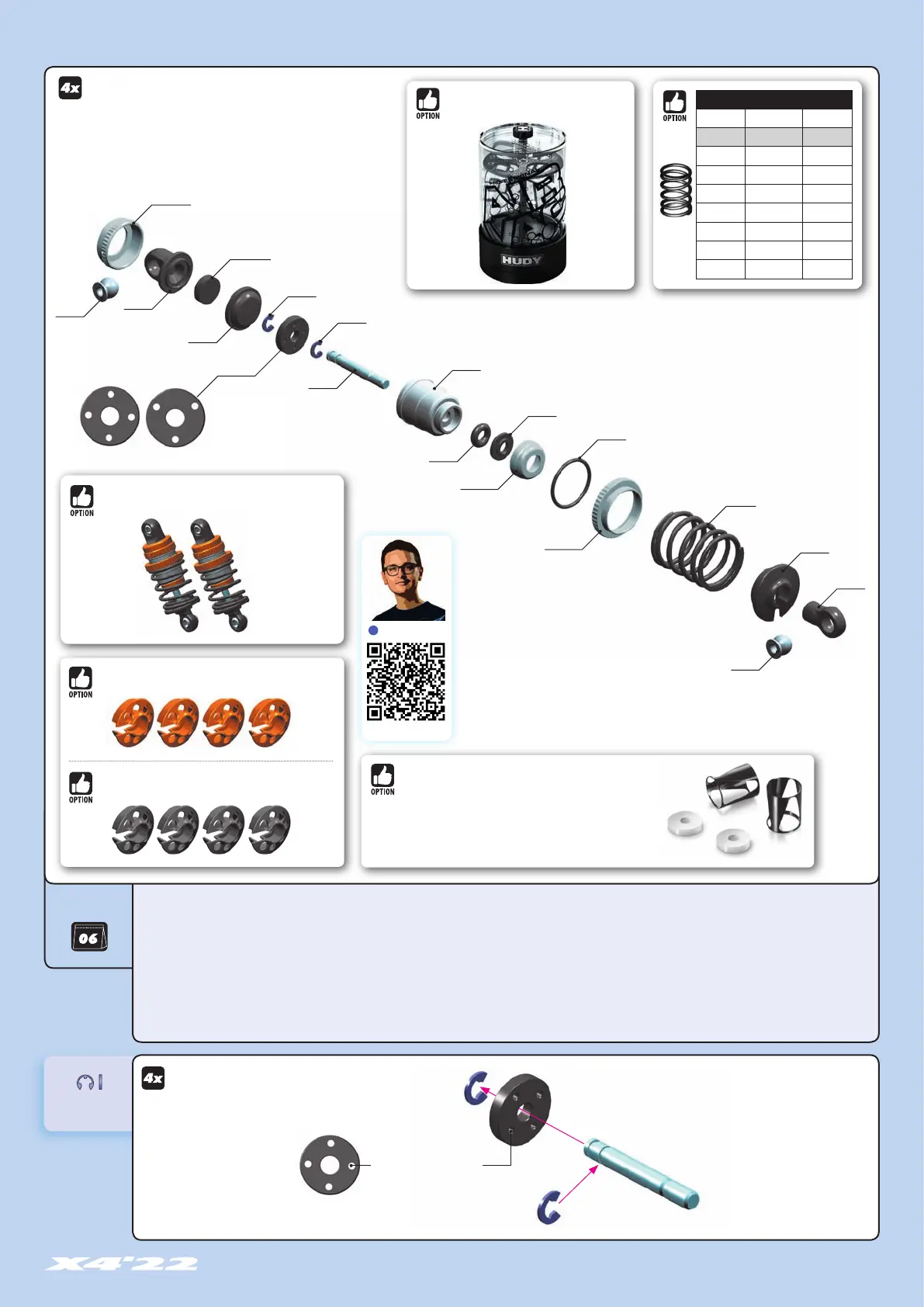

33
303241 BALL UNIVERSAL 5.8 MM HEX (4)
308037 COMPOSITE PISTONS 4-HOLE 1.0-1.2MM, 3-HOLE 1.0-1.2MM
308044-K ULP ALU SHOCK ADJUSTABLE NUT - BLACK (2)
308082 SHOCK ABSORBER MEMBRANE (4)
308092 SHOCK FOAM INSERTS (4) (OPTION)
308308-K ULP ALU SHOCK ABSORBER-SET - BLACK (2)
308316 SHOCK BALL JOINT - OPEN (4)
308324 ULP ALU SHOCK BODY (2)
308327-K ALU CAP FOR XRAY SHOCK BODY - BLACK
308335 ULP COMPOSITE SHOCK PARTS WITH 2 HOLES
BAG
965023
C 2.3
308354-K ULP ALU SHOCK CAP-NUT WITH VENT HOLE - BLACK (2)
308364 HARDENED SHOCK SHAFT FOR ALU SHOCKS (2)
965023 E-CLIP 2.3 (10)
970131 O-RING 13 x 1.0 (10)
972030 SILICONE O-RING 3 x 2 (10)
308264 XRAY 4S SPRING-SET PROGRESSIVE C=2.5-2.8 (2)
1.1
1.2
1.3
1.1
1.2
1.3
4 holes 3 holes
308335
303241
303241
308354-K
308092
(OPTION)
308082
308037
308324
970131
972030
308037
308044-K
308327-K
308316
308335
965023
965023
308364
308264
#308029
ULP ALU PROGRESSIVE SHOCK SYSTEM - SET (2)
Progressive shock system for touring cars for improved traction
and steering characteristics. Shock insert with 3 triangular cutouts
used with piston WITHOUT holes. The hardness of the shock is
influenced not by the holes in the piston, but rather by the insert.
#308031-O
ALU XRAY SHOCK SPRING RETAINING COLLAR - ORANGE (4)
#308031-K
ALU XRAY SHOCK SPRING RETAINING COLLAR - BLACK (4)
6. SHOCK ABSORBERS
XRAY SPRINGS
#308263 C = 2.3-2.6 OPTION
#308264 C = 2.5-2.8 INCLUDED
#308274 C = 2.3 OPTION
#308275 C = 2.5 OPTION
#308286 C = 2.6 OPTION
#308276 C = 2.7 OPTION
#308288 C = 2.8 OPTION
#308277 C = 2.9 OPTION
#308290 C = 3.0 OPTION
#104002
HUDY AIR VAC – VACUUM PUMP - ON-ROAD
#308308-O
ULP ALU SHOCK ABSORBER-SET - ORANGE (2)
ø1.1mm (INITIAL SETTING)
ø1.2mm
ø1.3mm
(INITIAL SETTING)
4 holes
SHOCKS & SPRINGS
VIDEO TECH TIP
