Yamaha 684CS - Page 211

4-24

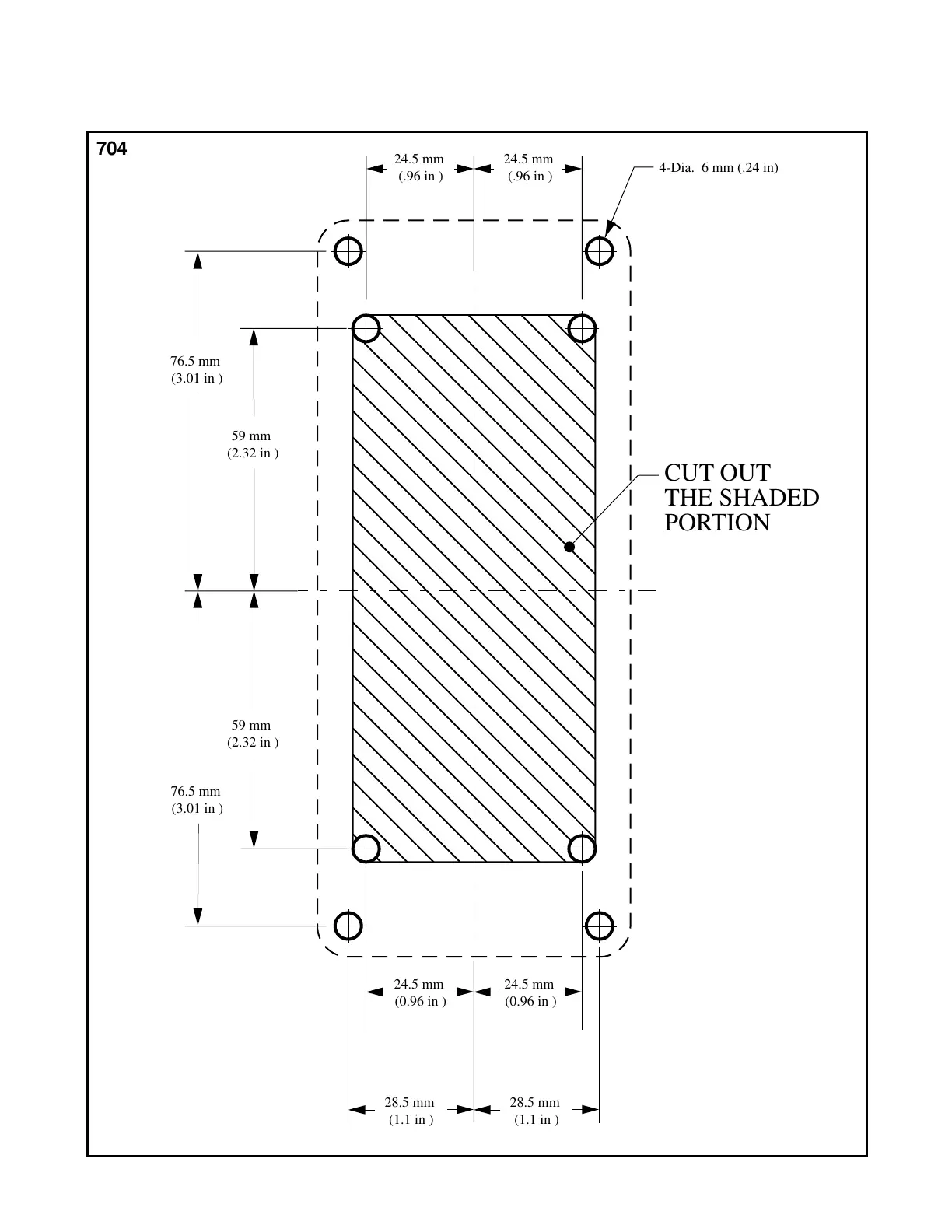

Outboard Rigging Guide - 2001 704 Binnacle Mount Remote Control Ass’y.
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
28.5 mm
(1.1 in )
4-Dia. 6 mm (.24 in)
CUT OUT
THE SHADED
PORTION
28.5 mm
(1.1 in )
24.5 mm
(.96 in )
76.5 mm
(3.01 in )
76.5 mm
(3.01 in )
59 mm
(2.32 in )
59 mm
(2.32 in )
24.5 mm
(.96 in )
24.5 mm
(0.96 in )
24.5 mm
(0.96 in )
704 Single
