Flatblade screwdriver
マイナスドライバー
Disc tray
ディスクトレ イ
Fig. 2
Fig. 3
2. フロントパネル ASSY の外し方

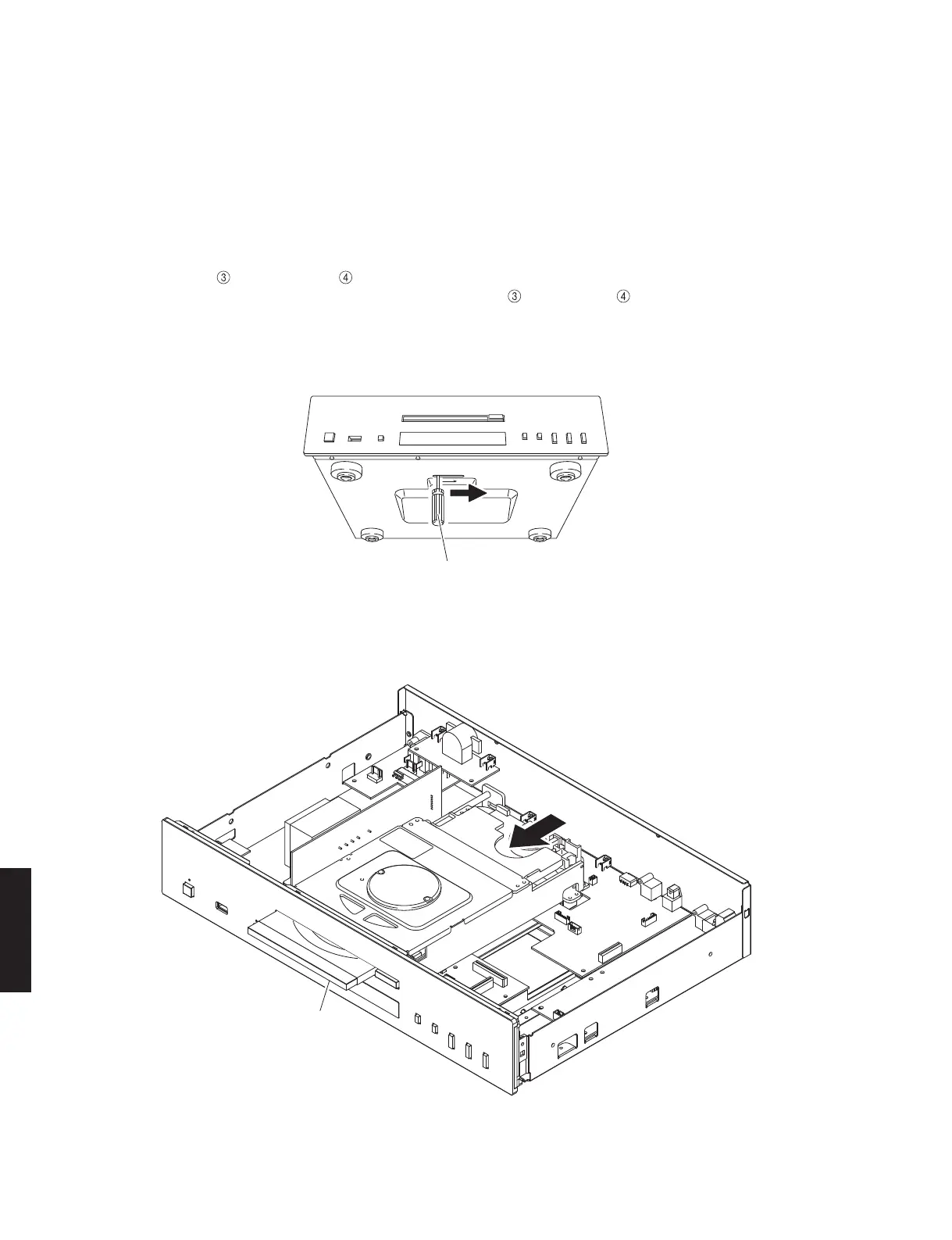

a. マイナスドライバーで底面のスライダーを下図の矢印
の方向に動かします。（Fig.2）
※ このとき、ディスクトレイは押し出されません。
b. ディスクトレイの後方を押し、ディスクトレイを押し
出します。（Fig.3）
c. リッドを取り外します。（Fig.1）
d. ディスクトレイの前方を押し、ディスクトレイを閉じ
ます。
e. (
) のネジ 4 本、( ) のネジ 2 本を外します。（Fig.1）
f. CB152、CB162、CB205 を外します。（Fig.1）
g. フック 2 箇所を外し、フロントパネル ASSY を取り外
します。（Fig.1）
2. Removal of Front Panel Ass’y
a. Using a flatblade screwdriver, move the slider at the
bottom in the direction of the arrow shown below. (Fig. 2)
* The disc tray lock will be released but will not
come out.
b. Push out the disc tray by pushing its rear. (Fig. 3)
c. Remove the lid. (Fig. 1)
d. Close the disc tray by pushing its front.
e. Remove 4 screws (
) and 2 screws ( ). (Fig. 1)
f. Remove CB152, CB162 and CB205. (Fig. 1)
g. Release 2 hooks and then remove the front panel
ass’y. (Fig. 1)
