13
CD-S700
CD-S700
CB153
CB602
CB302
CB604
DIGITAL P.C.B.
OPERATION (9) P.C.B.
Use a clip or the like to ground
the unit.
クリップ 等 でアースしてくだ さ い 。
Clip
クリップ
Terminal side
端子面
17 mm
(0.67")
Loader mechnism ass'y
ローダーメカASSY
3.ローダーメカ ASSY の外し方
a. ( ) のネジ 4 本を外します。（Fig.4）
b. CB153、CB302、CB602 を外します。（Fig.4）
c. CB604 を外し、カード電線の端子面をクリップ等で
アースします。（Fig.4）
d. ローダーメカ ASSY を持ち上げて、後方へ取り外しま
す。(Fig.4)
3. Removal of Loader Mechanism Ass’y
a. Remove 4 screws ( ). (Fig. 4)
b. Remove CB153, CB302 and CB602. (Fig. 4)
c. Remove CB604 and ground the terminal face of the
flexible flat cable with a clip or the like. (Fig. 4)
d. Lift loader mechanism ass’y up slightly and move it
backward to remove. (Fig. 4)

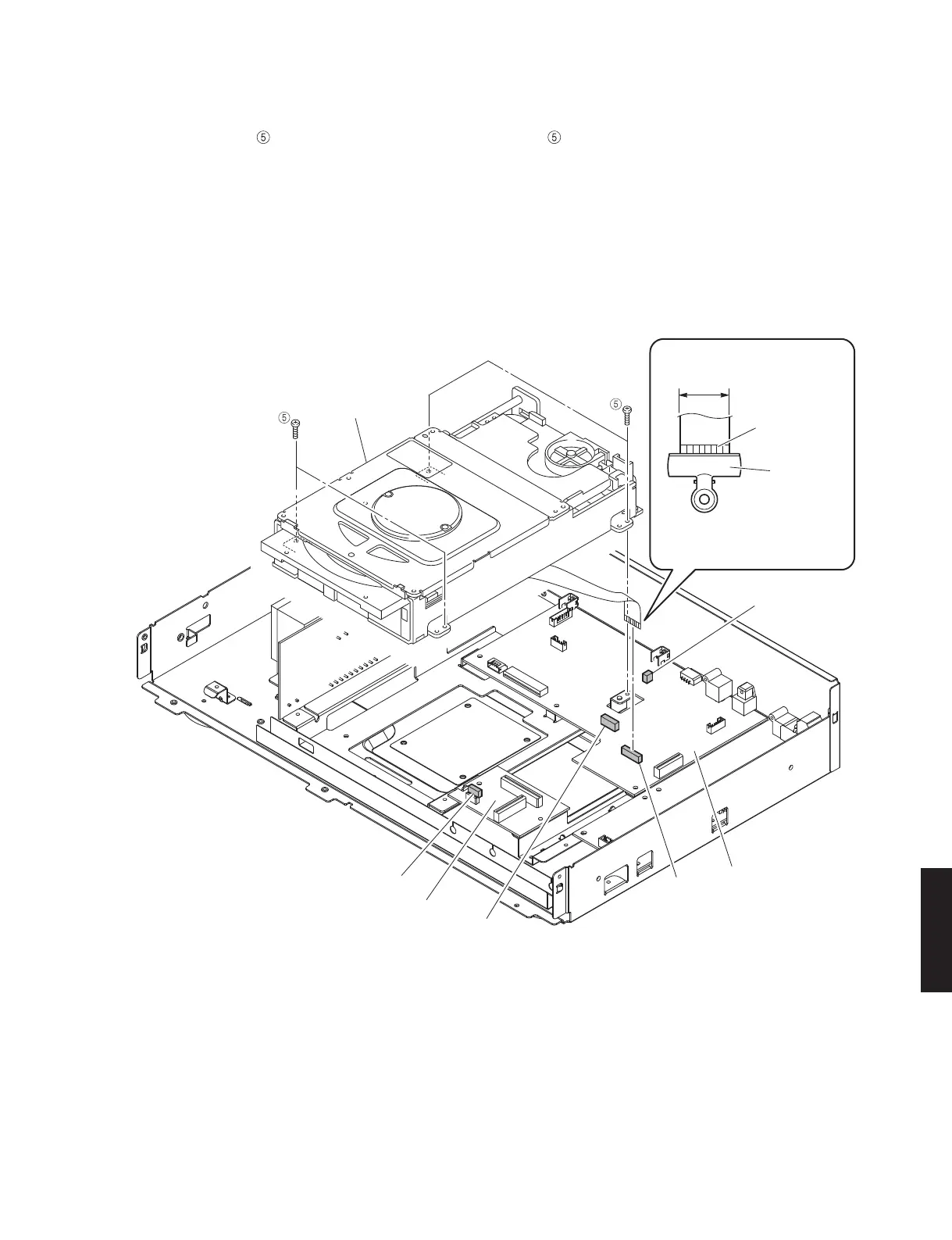

Fig. 4
