RX-V2700/DSP-AX2700
14
RX-V2700/
DSP-AX2700

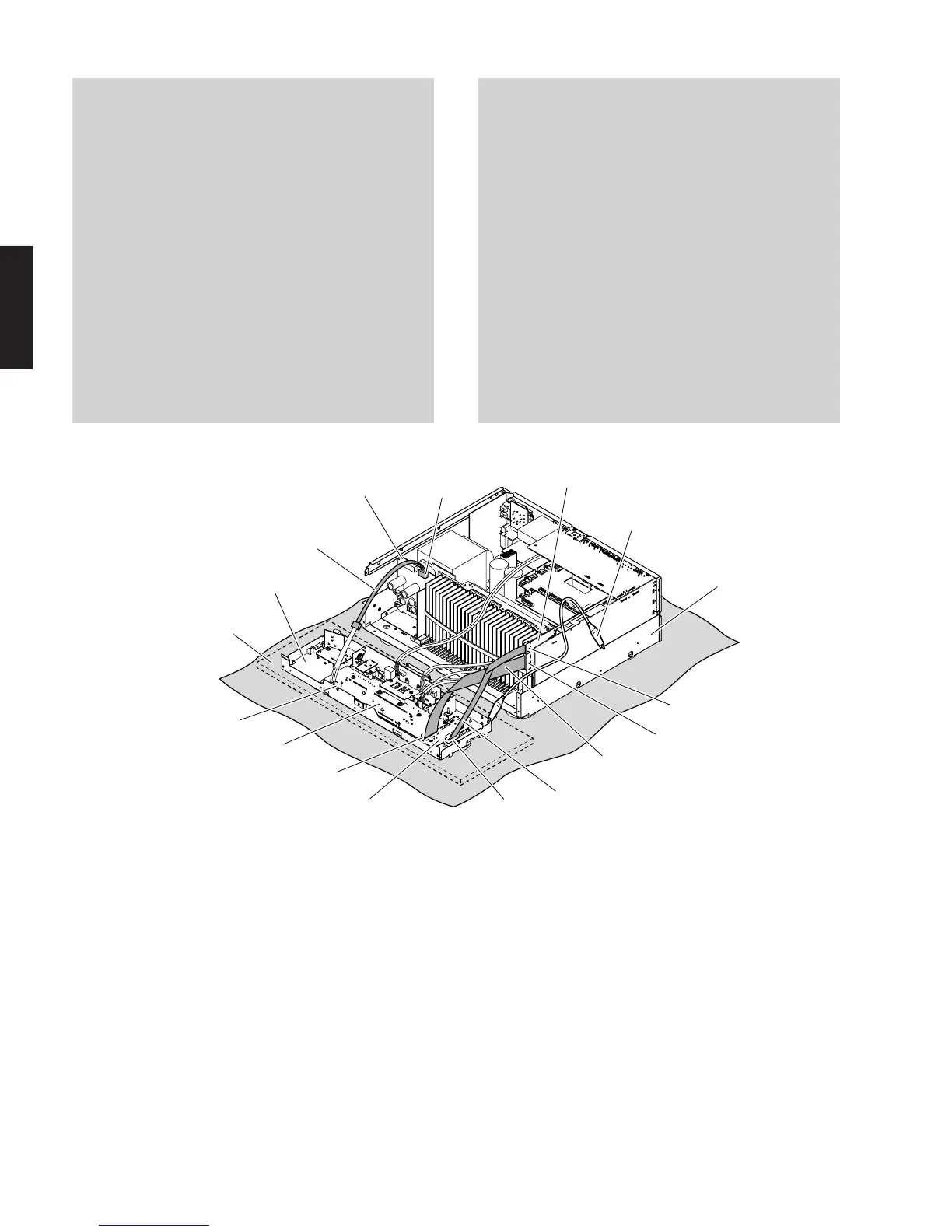

Fig. 4
P.C.B.をチェックする場合には：
・ サブシャーシユニットをゴムシートと布の上に置いて
チェックします。（Fig.4）
・ 外したケーブル（コネクター）をすべて接続します。
ただし次の区間は、サービス用延長ケーブルを使用し
てください。
FL（1）P.C.B.CB901FL（2）P.C.B.CB970：
MF126500（26P、500mm）
FL（2）P.C.B.CB971OPERATION（2）P.C.B.CB803：
MF115500（15P、500mm）
FL（1）P.C.B.W9001POWER（1）P.C.B.CB12：
MF405400（5P、400mm）
・ フラットケーブルを接続する際、極性に注意してくだ
さい。
・ 本機ではサブシャーシユニットのアースがシャーシに
接続されています。サブシャーシユニットをシャーシ
より取り外した場合は、リード線等でアースをシャー
シに接続してください。（Fig.4）
When checking the P.C.B.:
• Place the sub chassis unit on top of the rubber sheet
and cloth. (Fig. 4)
• Reconnect all cables (connectors) that have been dis-
connected. Use the extension cable before servicing
the following section.
FL (1) P.C.B. CB901_FL (2) P.C.B. CB970:
MF126500 (26P, 500mm)
FL (2) P.C.B. CB971_OPERATION (2) P.C.B. CB803:
MF115500 (15P, 500mm)
FL (1) P.C.B. W9001_POWER (1) P.C.B. CB12:
MF405400 (5P, 400mm)
• When connecting the flexible flat cable, be careful
with polarity.
• In main unit, the ground of sub chassis unit is con-
nected to the chassis. When this sub chassis unit are
removed from chassis, connect the ground to the
chassis, using a ground lead or such. (Fig. 4)
MF405400
CB12
W9001
CB901
CB971
CB970
CB803
MF115500
MF126500
POWER (1) P.C.B.
OPERATION (2) P.C.B.
Sub chassis unit
サブシャーシユニット
Chassis
シャーシ
FL (2) P.C.B.
FL (1) P.C.B.
Rubber sheet and cloth
ゴムシートと布
Ground lead
アース線
