RX-V2700/DSP-AX2700
165
✻ New Parts ＊新規部品
RefNo. PartNo. Description Remarks Markets 部 品 名 ランク
* 1‑1 WH187300 FRONTPANEL GD J フロントパネル
* 1‑1 WH187400 FRONTPANEL GD RTKL フロントパネル
* 1‑1 WH187000 FRONTPANEL BL フロントパネル
* 1‑1 WH187500 FRONTPANEL TI フロントパネル
1‑2 WF121100 BUTTONLENS ボタン／レンズ
1‑3 WD432200 ESCUTCHEOND5 GD エスカッション／Ｄ５
1‑3 WD432100 ESCUTCHEOND5 BL エスカッション／Ｄ５
1‑3 WD432300 ESCUTCHEOND5 TI エスカッション／Ｄ５
* 1‑4 WH384900 ESCUTCHEONPOWER GD エスカッション／パワー
* 1‑4 WH384800 ESCUTCHEONPOWER BL エスカッション／パワー
* 1‑4 WH385000 ESCUTCHEONPOWER TI エスカッション／パワー
1‑7 V6034200 EMBLEM GD エンブレム
1‑7 V6034100 EMBLEM BL,TI エンブレム
* 2‑1 WH567400 P.C.B.ASS'Y OPERATION JUC ＰＣＢ オペレーション
* 2‑1 WH567500 P.C.B.ASS'Y OPERATION RTKABGEL ＰＣＢ オペレーション
2‑14 MF115140 FLEXIBLEFLATCABLE 15P140mmP=1.25 カード電線 Ｃ＆Ｃ 03
2‑15 MF126100 FLEXIBLEFLATCABLE 26P100mmP=1.25 カード電線 Ｃ＆Ｃ 01
* 2‑22 WH190500 SUBPANEL GD J サブパネル
* 2‑22 WH190400 SUBPANEL GD RTKL サブパネル
* 2‑22 WH190200 SUBPANEL BL サブパネル
* 2‑22 WH190600 SUBPANEL TI サブパネル
2‑23 V9126500 SHAFT シャフト 01
* 2‑24 WH427300 WINDOWPANELLID JRTKABGEL ウインドウ
* 2‑24 WH427400 WINDOWPANELLID UC ウインドウ
2‑25 WD406100 ESCUTCHEONVR GD エスカッション／ＶＲ 06
2‑25 WD406000 ESCUTCHEONVR BL エスカッション／ＶＲ 06
2‑25 WD406200 ESCUTCHEONVR TI エスカッション／ＶＲ
2‑26 V6002000 BUTTOND5 GD ボタン Ｄ５ 01
2‑26 V6001900 BUTTOND5 BL ボタン Ｄ５ 01
2‑26 WG290000 BUTTOND5 TI ボタン Ｄ５
2‑27 WD431900 ESCUTCHEONINPUT GD J エスカッションＩＮＰＵＴ 07
2‑27 WF550300 BUTTONPOWER GD RTKL ボタン／パワー 03
2‑27 WF550200 BUTTONPOWER BL ボタン／パワー
2‑27 WF550400 BUTTONPOWER TI ボタン／パワー
2‑28 WH188100 PANELLID GD J パネル／リッド
* 2‑28 WH188000 PANELLID GD RTKL パネル／リッド
* 2‑28 WH187800 PANELLID BL パネル／リッド
* 2‑28 WH188200 PANELLID TI パネル／リッド
* 2‑29 WH191700 PLATESP GD J プレート／ＳＰ
* 2‑29 WH191600 PLATESP GD RTKL プレート／ＳＰ
* 2‑29 WH385500 PLATESP BL UC プレート／ＳＰ
* 2‑29 WH191400 PLATESP BL RAGE プレート／ＳＰ
* 2‑29 WH385700 PLATESP TI C プレート／ＳＰ
* 2‑29 WH191800 PLATESP TI TBGEL プレート／ＳＰ
2‑30 V6005100 HINGEL GD ヒンジ Ｌ 01
2‑30 V6005000 HINGEL BL ヒンジ Ｌ
2‑30 V6005200 HINGEL TI ヒンジ Ｌ
2‑31 V6005400 HINGER GD ヒンジ Ｒ 01
2‑31 V6005300 HINGER BL ヒンジ Ｒ
2‑31 V6005500 HINGER TI ヒンジ Ｒ
2‑32 V4593300 SPRINGLID スプリング／リッド
2‑33 V9124600 DAMPERGEAR ダンパー／ギヤ 03
2‑36 VY940400 CUSHIONLID t=0.8 クッション／ＬＩＤ 01
2‑38 WC144500 CUSHION 5x10 クッション
2‑46 WC308000 SPACERHINGE スペーサ／ヒンジ 01
2‑52 WE774800 BINDHEADP‑TIGHTSCREW 3x8MFZN2W3 バインドＰタイトネジ 01
2‑53 WE973700 BINDHEADP‑TIGHTSCREW 2.6x6MFZN2W3 バインドＰタイトネジ 01
2‑55 VH365800 PWHEADB‑TIGHTSCREW 3x6‑8MFC2 ＰＷヘッドＢタイトネジ 01
2‑56 WE774600 SCREWIC 3x18MFZN2W3 スクリュー ＩＣ 01
* 9 WH566800 P.C.B.ASS'Y FL J ＰＣＢ ＦＬ
* 9 WH566900 P.C.B.ASS'Y FL UCRTKABGEL ＰＣＢ ＦＬ

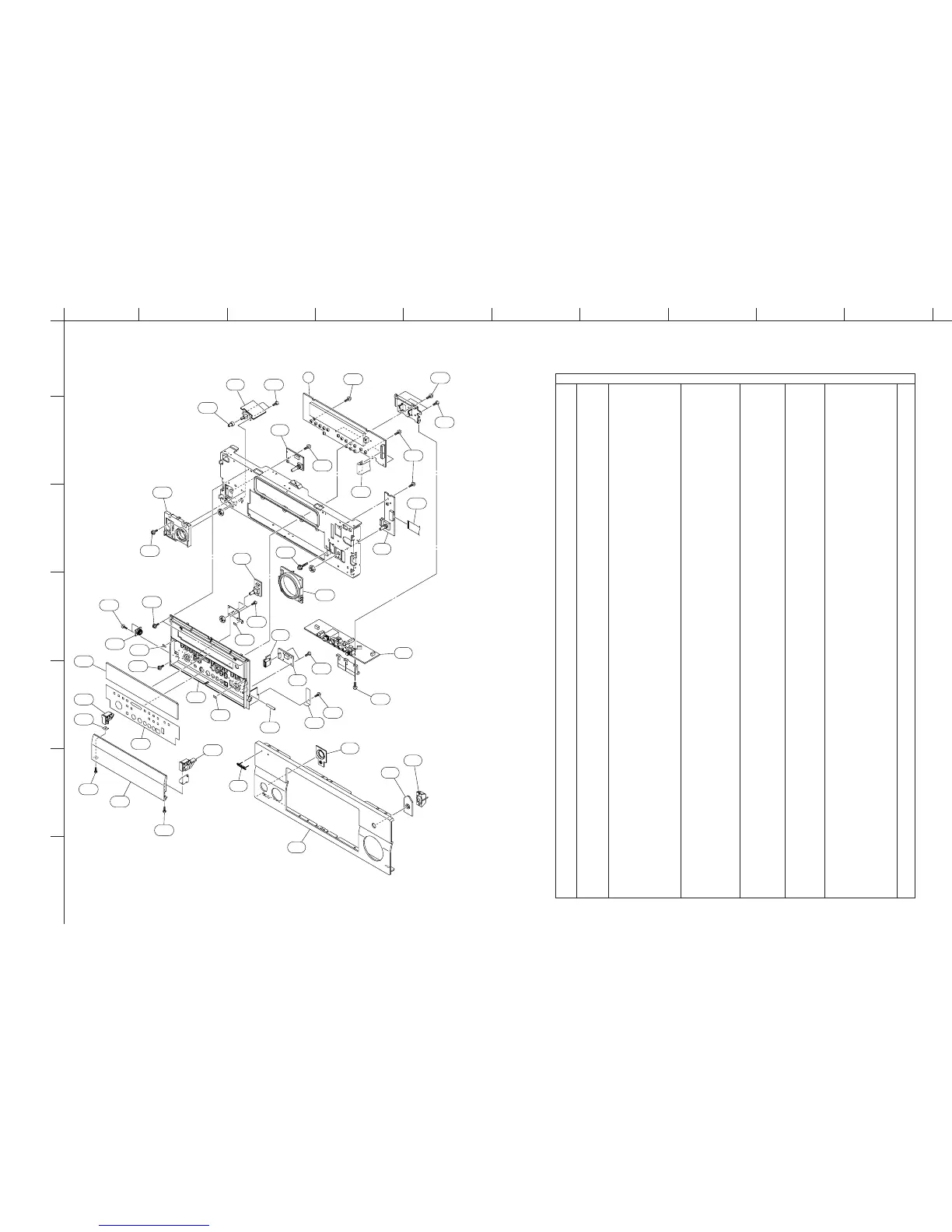

• FRONT PANEL and SUB CHASSIS UNIT
1-1
1-7
1-4
2-1
2-1
2-1
2-1
2-1
2-1
2-1
1-3
1-2
2-55
2-15
2-55
2-28
2-31
2-29
2-36
2-36
2-55
2-55
2-55
2-27
2-22
2-38
2-52
2-56
2-32
2-55
2-33
2-55
2-23
2-53
2-53
(3)
2-55
2-52
2-52
2-55
2-52
2-26
2-25
2-46
2-30
2-24
2-55
2-14
(2)
(7)
(6)
(1)
9
(1)
(5)
(4)
