Yamaha DSP-AX430 User Manual

RX-V530/RX-V530RDS/HTR-5550/HTR-5550RDS/DSP-AX530
RX-V430/RX-V430RDS/HTR-5540/HTR-5540RDS/DSP-AX430
96
2
ABCDEFGH I J
1
3
4
5
7
6
204
16
17
7
163
160
160
160
103
12
25
3-1
202
3-1
1-25
1-25
1-25
3-106
3-106
3-106
3-102
200-1
3-102
3-103
1-3
1-2
1-25
1-25
1-5
1-5
1-6 B, G
1-4
1-5
1-5
1-40
1-13
1-10
1-25
3-11
3-1
3-1
24
8
160
171
171
101
160
163
163
163
167
167
170
170
167
167
160
160
160
120
120
163
139
163
163
163
122
121
163
168
168
168
137
(8)
(8)
(1)
(7)
(2)
8
(1)
7
(3)
7
(4)
7
7
(2)
7
23
(1)
7
(9)
7
(5)
7
(7)
7
15
(6)
6
(10)
1-1
(3)
1-1
(2)
1-1
(3)
3-1
(4)
3-1
3-1
(6)
(5)
3-1
(2)
(1)
205
203
200
R, T
R, T

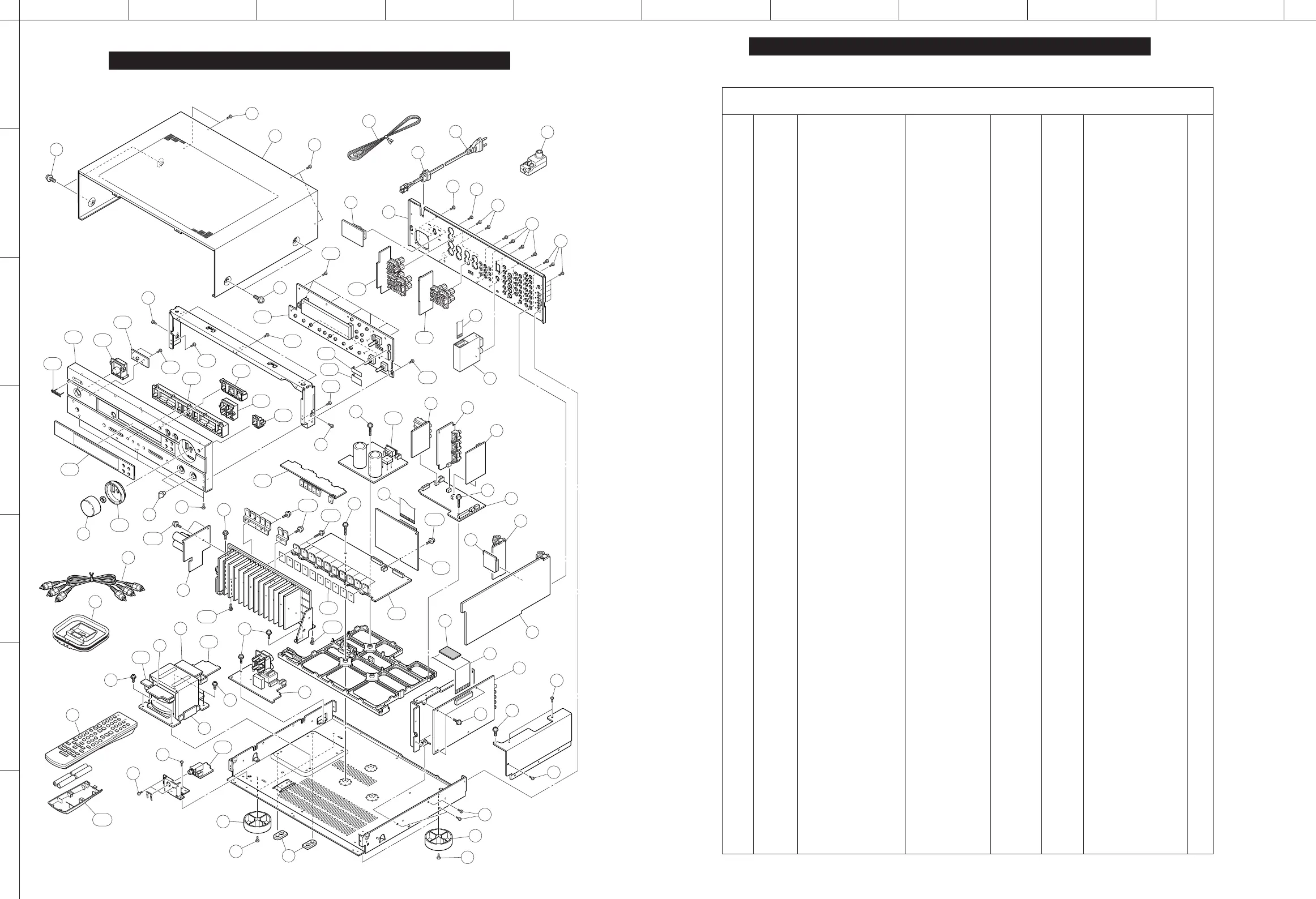

■ EXPLODED VIEW
■ MECHANICAL PARTS
✻ New Parts ＊新規部品（マーク#の部品は、基板に含まれません）
* 1‑1 V8705200 P.C.B.ASS'Y OPERATION JUCRTKAL ＰＣＢ オペレーション
* 1‑1 V8705300 P.C.B.ASS'Y OPERATION BG ＰＣＢ オペレーション
1‑2 MF114180 FLEXIBLEFLATCABLE 14P180mmP=1.25 カード電線 Ｃ＆Ｃ 02
* 1‑3 MF109140 FLEXIBLEFLATCABLE 9P140mmP=1.25 カード電線 Ｃ＆Ｃ 01
1‑4 V8400500 FRONTPANEL AX530GD フロントパネル
* 1‑4 V8399600 FRONTPANEL V530GD フロントパネル
* 1‑4 V8399800 FRONTPANEL V530RDSGD フロントパネル
* 1‑4 V8312200 FRONTPANEL V530BL フロントパネル
* 1‑4 V8312400 FRONTPANEL V530RDSBL フロントパネル
* 1‑4 V8399900 FRONTPANEL V530RDSTS フロントパネル
* 1‑4 V8400100 FRONTPANEL 5550GD フロントパネル
* 1‑4 V8312700 FRONTPANEL 5550BL フロントパネル
* 1‑4 V8313000 FRONTPANEL 5550RDSBL フロントパネル
* 1‑4 V8400200 FRONTPANEL 5550TS フロントパネル
* 1‑4 V8400400 FRONTPANEL 5550RDSTS フロントパネル
* 1‑5 V8315100 BUTTONCASE
V530GD,5550GD ボタンケース
* 1‑5 V8315000 BUTTONCASE V530BL ボタンケース
* 1‑5 V8315300 BUTTONCASE 5550BL ボタンケース
* 1‑5 V8315200 BUTTONCASE
V530TS,5550TS ボタンケース
* 1‑6 V8315600 BUTTON,RDS GD BG ボタン／ＲＤＳ
* 1‑6 V8315500 BUTTON,RDS BL BG ボタン／ＲＤＳ
* 1‑6 V8315700 BUTTON,RDS TS BG ボタン／ＲＤＳ
* 1‑10 V8315900 ESCUTCHEON,VOL V530GD エスカッション／ＶＯＬ
* 1‑10 V8315800 ESCUTCHEON,VOL
V530BL,5550BL エスカッション／ＶＯＬ
* 1‑10 V8316000 ESCUTCHEON,VOL
V530TS,5550GDTS エスカッション／ＶＯＬ
* 1‑13 V8317500 SHEET,WINDOW
AX530,V530,5550 シート／ウインドウ
* 1‑13 V8317700 SHEET,WINDOW V530RDS シート／ウインドウ
* 1‑13 V8317800 SHEET,WINDOW 5550RDSBL シート／ウインドウ
* 1‑13 V8317700 SHEET,WINDOW 5550RDSTS シート／ウインドウ
1‑25 EP630220 BINDHEADP‑TITESCREW 3x8MFZN2BL バインドＰタイトネジ 01
1‑40 V6034200 EMBLEM
V530GD,5550GDBL エンブレム
1‑40 V6034100 EMBLEM
V530BLTS,5550TS エンブレム
3‑1 V8700500 P.C.B.ASS'Y MAIN J ＰＣＢ メイン
* 3‑1 V8700600 P.C.B.ASS'Y MAIN UC ＰＣＢ メイン
* 3‑1 V8700700 P.C.B.ASS'Y MAIN RTKA ＰＣＢ メイン
* 3‑1 V8700800 P.C.B.ASS'Y MAIN BG ＰＣＢ メイン
* 3‑1 V8700900 P.C.B.ASS'Y MAIN L ＰＣＢ メイン
3‑11 VV849300 SHEET 19x24 シート／放熱 01
3‑102 VQ368600 PUSHRIVET P3555‑B プッシュリベット 01
3‑103 VK173200 SCREW,TRANSISTOR 3x15SPMFC2 スクリューＴＲ 01
3‑106 VT669300 PWHEADB‑TITESCREW 3x8‑8MFC2 ＰＷヘッドＢタイトネジ 01
6 V8701700 P.C.B.ASS'Y DSP J ＰＣＢ ＤＳＰ
* 6 V8701800 P.C.B.ASS'Y DSP UCRTKABGL ＰＣＢ ＤＳＰ
7 V8703400 P.C.B.ASS'Y FUNCTION J ＰＣＢファンクション
* 7 V8703500 P.C.B.ASS'Y FUNCTION UC ＰＣＢファンクション
* 7 V8703600 P.C.B.ASS'Y FUNCTION RT ＰＣＢファンクション
* 7 V8703700 P.C.B.ASS'Y FUNCTION K ＰＣＢファンクション
* 7 V8703800 P.C.B.ASS'Y FUNCTION A ＰＣＢファンクション
* 7 V8703900 P.C.B.ASS'Y FUNCTION B ＰＣＢファンクション
* 7 V8704000 P.C.B.ASS'Y FUNCTION G ＰＣＢファンクション
* 7 V8704100 P.C.B.ASS'Y FUNCTION L ＰＣＢファンクション
* 8 V8706100 P.C.B.ASS'Y VIDEO ＰＣＢ ビデオ
12 V6782200 AM/FMTUNER TFCE1J117A J ＡＭ／ＦＭ チューナ
12 V6782300 AM/FMTUNER TFCE1U115A UCRTK ＡＭ／ＦＭ チューナ
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 Rank
RX-V530/RX-V530RDS/HTR-5550/HTR-5550RDS/DSP-AX530
RX-V530/RX-V530RDS/HTR-5550/HTR-5550RDS/DSP-AX530
